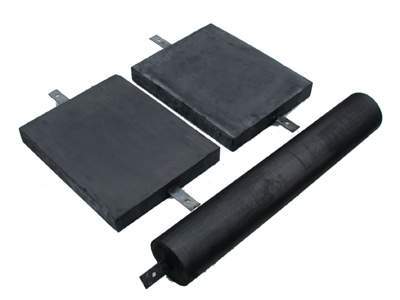

FL-01/FL-02/FL-X系列接地模塊的性能及應用

使用FL-01/FL-02接地模塊降低接地電阻,是接地工程中在近幾年最常用的科學辦法,根據其土壤情況,安裝適量的接地模塊,即可達到接地電阻≤ 1Ω的要求,使用接地模塊降阻,既能最大限度地降低接地電阻,又能保證接地體長期保持穩定,其使用有效期大于30年.其具有吸濕,保濕特性,接地電阻低且能保持長期穩定,經多次大電流沖擊,阻值小增大,也無變硬,發脆,斷裂現象,與降阻劑相比有明顯的優越性,能經受-40℃的低溫,北方高寒地區同樣適用.

一、FL-01/FL-02接地模塊概述
　　FL系列接地模塊產品是一種以導電非金屬材料為主的接地體，它由導電性,穩定性較好的非金屬礦物質和強導電材料組成.是用于降低接地電阻的專用產品，適用于各種類型的土壤環境，在高土壤電阻率地區應用更具有顯著的優越性。其主要用作"建筑物地"."防雷接地""防靜電接地""交流工作地""安全保護地"以及其它的目的的接地體.它的誕生開創了接地材料和接地技術的新時代.

        與傳統接地體相比，本產品具有降阻效率高、接地電阻穩定、減少地電位反擊、使用壽命長、抗腐蝕、無毒環保、施工安裝方便等優點，廣泛適用于防雷接地、安全保護接地、交流工作接地、直流工作接地、防靜電接地、屏蔽接地及其他特殊接地。

二、工作原理和作用
     地網的接地電阻主要由接地體及其連接材料的自身電阻、接地體與周圍土壤的接觸電阻以及入地電流在土壤中的擴散電阻構成，其中接地體與土壤的接觸電阻和入地電流在土壤中的擴散電流是接地電阻的主要部分，占接地電阻的98%以上。傳統的接地體多為金屬導體，如扁鋼、圓鋼、角鋼、鋼管、銅棒、銅板等。用傳統接地材料做地網受季節影響較大，接地電阻不夠穩定，地網使用壽命相對較短，在土壤電阻率特別高的條件下難以解決接地問題。
FL系列接地模塊以導電性、穩定性非常好的金屬材料為主體，以表面經抗腐蝕處理的金屬材料作骨架，通過專用設備擠壓成型。
本產品與傳統接地體相比具有以下顯著特點：
    （1） 降低接觸電阻， FL系列接地模塊的主體材料與土壤的物理結構相似，能與土壤結合為一體，使接地體與土壤的有效接觸面積比金屬接地體大許多倍，增大了接地體的有效散流面積，極大降低接地體與土壤的接觸電阻，因此能顯著提高接地效率，減少地網占用土地面積。
    （2） 接地電阻穩定：FL系列接地模塊自身有很強的吸濕保濕能力，使它周圍的土壤保持濕潤，保證接地模塊有效發揮導電作用；同時，接地體中導電物的導電特性不受干濕度、高低溫等季節變化的影響，因此能提供穩定的接地電阻。
    （3） 減少地電位反擊：FL系列接地模塊的非金屬材料使電阻率相差巨大的金屬與土壤之間形成一個變化比較平緩的低電阻區域，當大電流沖擊時，可降低接地體、接地線暫態電位梯度，降低跨步電壓和接觸電壓，減少發生地電位反擊的概率。
    （4） 使用壽命長：FL系列接地模塊的主體本身是抗腐蝕材料，它的金屬骨架采用的是表面經抗腐蝕處理的金屬材料，因此該接地體總體抗腐蝕性能優良，使用壽命達到五十年以上。
三、主要應用范圍：
      1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地。 2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地。 3、各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地。 4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。

四、技術指標
    1、型號：FL型系列。
    2、外觀尺寸:FL-01型500×400×60mm;FL-02型;850×150mm FL-X型;1000×260mm 。
    3、質量:FL-01型20kg; FL-02型22kg; FL-X型50kg。
    4、室溫下電阻率：≤0.3Ω·m
       5、工頻接地電阻：1.5Ω
    6、估算式：Rj≈0.15ρ。
