東莞EPS應急電源直銷
地區城市：廣東省－東莞市 更新時間：2011-4-1 11:35:09
聯 系 人：李少龍 有效期限：2012-4-1 11:35:09
公司名稱：東莞市默頓電子有限公司
電子信箱：et8305@163.com 聯系電話：13712298337

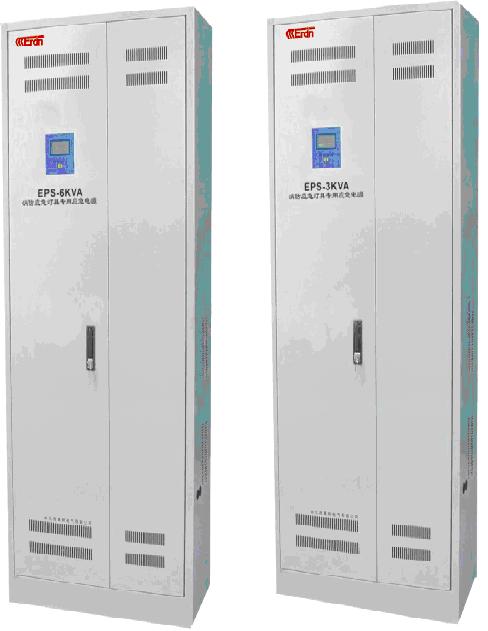

產品名稱：MYJ-EPS應急電源
規 格：單相:500W-30KW 三相:2.2KW-500KW
產品類別：MYJEPS-系列應急電源
產 品 說 明：
概述：
MYJ-系列智能EPS應急電源是北科電子公司專門為用戶一級負載提供二路備用電源解決方案而精心設計的高性能的應急電源。該系列EPS應急電源采用了微電腦CUP集中監控及高智能化數字集成電路，性能穩定可靠，廣泛應用在工業自動化、電力供電、消防控制及所有需要備用電源的自動化控制系統，為設備提供了一個安全可靠的備用電源保障，使電子、電力、電氣設備安全高效運行。
主要技術性能優點
采用負載自適應控制技術及模塊化設計，性能穩定可靠。
完善的智能化蓄電池及管理技術，最大限度的延長蓄電池使用壽命。
LCD及LED雙智能顯示系統，人機界面更完善，操作簡便，提高EPS系統可用性。
提供RS232通訊接口，具有“四遙”功能可與監控中心通訊，實現了“遙控、通訊、遙測、聯動”的智能化。
采用工控PLC作為系統控制中心，運行更可靠更穩定，現場適應性更強。
完善的智能故障自動檢測系統，可實現無人職守自動投入。
設有強制應急系統功能，在緊急情況下手動實現強制運行，提高緊急情況下的應急可靠性。
EPS容量與負載配比要求
|
負載類型 |
EPS選型要求 |
|
風機水泵 |
a)有變頻啟動風機水泵,總?cè)萘窟x配為1:1 b)負載有星三角降壓?jiǎn)?dòng)器,選配比為3:1 c)無任何降壓、變頻措施啟動,選配比為5:1 d)適用負載為排風機、進風機、消防泵、噴淋泵等. |
|
電梯 |
有變頻啟動的電梯拖動電機總?cè)萘縀PS的選配比為1:1 |
|
卷簾門 |
1.卷簾門運行時間短,配置電池小于30min 2.卷簾門在實際使用中不需要同時啟動,因此卷簾門電機總?cè)萘亢团cEPS的選配比為1:1 |
|
混合 |
1.若電機均有變頻啟動功能,則各負載容量總和與EPS容量的選配比為1:1 2.若最大單臺電機的容量小于各類負載容量的1/7,不論其有無變頻啟動功能,EPS容量與負載總?cè)萘康倪x配比為1:1 3.無變頻啟動功能時,EPS的容量等于3倍電機負載總?cè)萘颗c其它同時工作的各類負載總?cè)萘恐? |
MYJ系列或MYJ-3N系列用于帶應急照明負載時:
● 當負載為電子鎮流器日光燈,EPS容量=電子鎮流器日光燈功率總和×1.1倍
● 當負載為電感鎮流器日光燈,EPS容量=電感鎮流器日光燈功率總和×1.5倍
● 當負載為金屬鹵化物燈或金屬鈉燈,EPS容量=金屬鹵化物燈或金屬鈉燈功率總和×1.6倍
帶混合負載時,EPS容量的計算方法:
● 當EPS帶多臺電動機且都同時啟動時EPS容量=帶變頻啟動電動機功率之和+帶軟啟動電動機功率之和×3倍+帶星三角啟動電機之和×3倍+直接啟動電動機之和×5倍
● 當EPS帶多臺電動機且都分別單臺啟動時(不是同時啟動)EPS容量=各個電動機功率之和,條件是:
(1)直接啟動的最大的單臺電動機功率EPS容量1/7
(2)星三角啟動的最大的單臺電動機功率是EPS的1/4
(3)軟啟動的最大的單臺電動機功率是EPS的1/3
(4)變頻啟動的最大的單臺電動機功率不大于EPS,電動機啟動時的順序應為直接啟動的在先,其次是星三角的啟動,有軟啟動的再啟動,最后是變頻啟動的再啟動.
● 當用MYJ-3N系列EPS帶混合負載時,EPS容量=所有負載總功率之和,但必須滿足以下六條件,若不滿足,則按其中最大的容量來確定EPS容量.
(1)負載中直接同時啟動的電動機功率之和是EPS容量的1/7
(2) 負載中星三角啟動的電動機功率之和是EPS容量的1/4
(3) 負載中有軟啟動同時啟動的電動機功率之和是EPS容量的1/3
(4) 負載中有變頻啟動同時啟動的電動機功率之和不大于EPS容量
(5) 同時啟動的電動機當量功率之和不大于EPS容量
電動機功率當量=直接且同時啟動電動機總功率之和×5倍=星三角且同時啟動電動機總功率之和×3倍=軟啟動同時啟動電動機功率之和×3倍+變頻且同時啟動電動機功率之和.若電動機前后啟動時間相差大于1分鐘均不為同時啟動
(6)同時啟動的所有負載(含非電動機負載)的當量功率之和不大于EPS容量.同時啟動的所有負載的功率之和=同時啟動的非電動機負載總功率×功率因數+電動機當量功率.
EPS訂購須知
EPS應急電源在各個應用場合的要求不同,輸入輸出的接線都必須按照原設計的基本要求,用戶在訂購時必須注意明示以下幾項基本應用技術要求,以便北科電子能夠按照用戶原設計的要求提供符合應用現場的高性能EPS應急電源.
1.市電輸入路數(雙路或單路)
2.市電輸入相數(單相或三相)
3.負載總?cè)萘?不超過所定EPS應急電源的負載總?cè)萘?
4.負載種類(照明負載、動力負載或其他特殊混合性負載)
5.應急備用時間(EPS應急電源供電時間的要求)
6.輸出支路數(要求輸出多少回路)
7.是否要求有消防聯動或通過RS232通訊接口實現電力監控
8.是否有特殊的進出線位置與方式及進線孔尺寸
主要技術參數
MYJ-系列EPS應急電源單相:500W-30KW
|
型號 |
MYJ-500W-600W |
MYJ-1KW-3KW |
MYJ-4KW-6KW |
MYJ-7KW-10KW |
MYJ-11KW-20KW |
MYJ-22KW-30KW | |
|
輸入 |
交流電壓 |
單相220V±25% | |||||
|
交流頻率 |
50±5%Hz | ||||||
|
輸出 |
電壓 |
正常時，同市電電壓一致,應急逆變時，220V±0.5% | |||||
|
頻率(HZ) |
正常時同市電電壓一致，應急逆變工作時，50HZ±0.5%(電池模式下) | ||||||
|
電池 |
電池類型 |
BAINK閥控式鉛酸免維護蓄電池 | |||||
|
電池電壓 |
48VDC |
192VDC |
240VDC | ||||
|
浮充電壓 |
55VDC |
220VDC |
275VDC | ||||
|
切換時間 |
≤3 ms | ||||||
|
輸出波形 |
電池模式下逆變應急時正弦波,正常時與市電一致 | ||||||
|
超載能力 |
超載120%維持60s, 超載150%維持5s | ||||||
|
應急供電時間 |
常規型內置電池≥90分鐘或按用戶設計要求可配外接電池組備用≥8小時 | ||||||
|
顯示 |
LED及LCD雙顯示系統 | ||||||
|
通訊接口 |
RS232通訊接口,可連接電力監控系統 | ||||||
|
噪音 |
有市電時靜止無噪音,應急供電時＜55dB(距機1m處) | ||||||
|
相對濕度 |
0℃~90℃(無凝結) | ||||||
|
環境溫度 |
-20℃~40℃ | ||||||
|
海拔高度 |
2000m以下 | ||||||
|
外形尺寸(W*D*H)mm |
600×215×800 |
600×215×1100 |
750×410×1500 |
800×600×1800 |
800×600×2200 | ||
主要技術參數
MYJ-3N系列EPS應急電源三相:2.2W-500KW
|
型號 |
MYJ-3N2.2-6KW |
MYJ-3N-7-80KW |
MYJ-3N-100KW |
MYJ-3N-120-220KW |
MYJ-3N-250-400KW |
MYJ-3N-500KW | |||
|
輸入 |
交流電壓 |
三相380V±25% | |||||||
|
交流頻率 |
50±5%Hz | ||||||||
|
輸出 |
電壓 |
正常時，同市電電壓一致,應急逆變時，380V±0.5% | |||||||
|
頻率 |
正常時同市電電壓一致，應急逆變工作時，50HZ±0.5%(電池模式下) | ||||||||
|
電池 |
電池類型 |
BAINK閥控式鉛酸免維護蓄電池 | |||||||
|
電池電壓 |
384VDC |
432VDC |
480VDC | ||||||
|
浮充電壓 |
4400VDC |
500VDC |
550VDC | ||||||
|
切換時間 |
≤3 ms | ||||||||
|
輸出波形 |
電池模式下逆變應急時正弦波,正常時與市電一致 | ||||||||
|
超載能力 |
超載120%維持60s, 超載150%維持5s | ||||||||
|
應急供電時間 |
常規型≥90分鐘或按用戶設計要求可配外接電池組備用≥8小時 | ||||||||
|
顯示 |
LED及LCD雙顯示系統 | ||||||||
|
通訊接口 |
RS232通訊接口,可連接電力監控系統 | ||||||||
|
噪音 |
有市電時靜止無噪音,應急供電時＜55dB(距機1m處) | ||||||||
|
相對濕度 |
0℃~90℃(無凝結) | ||||||||
|
環境溫度 |
-20℃~40℃ | ||||||||
|
海拔高度 |
2000m以下 | ||||||||
|
外形尺寸(W×D×H)mm |
555×725×1200 |
800×600×2200 |
1000×600×2200 |
1000×800×2200 |
1200×800×2200 |
2200×1600×2200 | |||
