1 安培磷酸鐵鋰電池充電器集成電路CN3060
概述：
CN3060是可以對單節磷酸鐵鋰可充電電池進行恒流/恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3060只需要極少的外圍元器件，并且符合USB總線技術規范，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩�范圍�?nèi)。內部固定的恒壓充電電壓為3.6V，也可以通過一個外部的電阻調節。充電電流通過一
個外部電阻設置。當輸入電壓（交流適配器或者USB電源）掉電時，CN3060自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀態/充電結束狀態指示等功能。

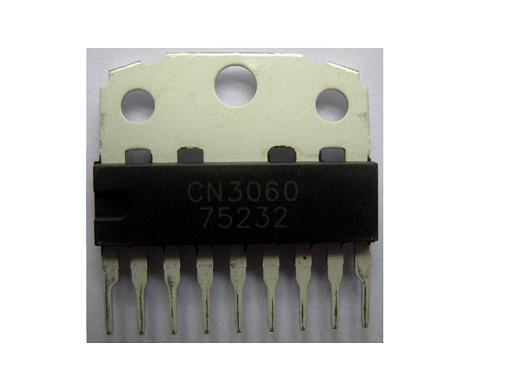

CN3060采用散熱增強型的9管腳HSIP9封裝。
應用：
􀁺 磷酸鐵鋰電池充電
􀁺 充電器
特點：
􀁺 可以用USB口或交流適配器對單節磷酸鐵鋰
可充電電池充電
􀁺 輸入電壓范圍：4V 到 6V
􀁺 片內功率晶體管
􀁺 不需要外部阻流二極管和電流檢測電阻
􀁺 恒壓充電電壓 3.6V，也可通過一個外部電阻調節
􀁺 為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式
􀁺 可設置的持續恒流充電電流可達 1000mA
􀁺 采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱
􀁺 電源電壓掉電時自動進入低功耗的睡眠模式
􀁺 充電狀態和充電結束狀態雙指示輸出
􀁺 C/10充電結束檢測
􀁺 自動再充電
􀁺 電池溫度監測功能
􀁺 封裝形式HSIP9
􀁺 產品無鉛
