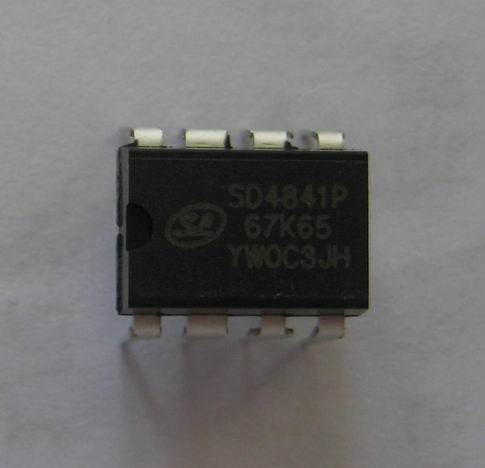

SD4841是用于開關電源的內置高壓MOSFET電流模式PWM控制器系列產品。

該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。

電路的開關頻率為67KHz，抖動的振蕩頻率，可以獲得較低的EMI。

內置15ms軟啟動電路，可以減小在上電過程中變壓器的應力，防止變壓器飽和。

電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，脈沖前沿消隱，過流保護和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。

主要特點：

* 低啟動電流（6μA）

* 抖動的振蕩頻率可以降低EMI

* 過流保護

* 過壓保護

* 欠壓鎖定

* 內置溫度保護

* 內置650V高壓MOSFET

* 自動重啟

* 內部軟啟動電路

* 打嗝模式

* 逐周期限流

封裝形式：

DIP-8-300-2.54

應用：

電源適配器：遙控器、電子鐘、迷你收音機

音像產品：DVD/VCD、DVB-C/T、ABS-S

待機電源：LCD/ATX待機電源
