小型單路逆變器的概念

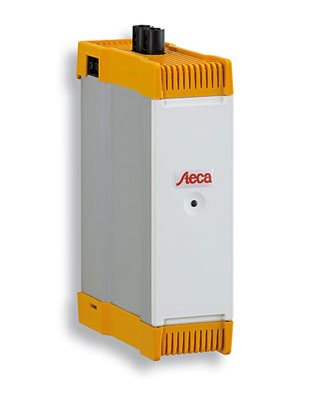

         StecaGrid300和StecaGrid500具有模塊式及靈活性的特點
         小型單路產品適用于300W到3600W之間的小型太陽能并網系統。由于模塊性的特點，此產品可用于不同的方陣排列、部分被陰影遮蓋的屋頂或者較小的面積（如車庫屋頂、渡假別墅）等系統中。
         StecaGrid 300 和 StecaGrid 500這兩款產品的設計理念，即是另太陽能發電的應用變得盡可能的簡單。它們便于安裝，易于擴展并且對于當?shù)鼐植康娜照涨闆r具有極強的適應性。
         小型單路逆變器系列包括StecaGrid 300和StecaGrid 500兩個型號。其額定功率分別為300W和500W，
         這兩款產品均具有模塊式的特性，便于安裝。三相以上分布的設計， 系統可以根據您的需求，在任何時候做擴充調整，因此可以很強的適用于您對太陽能并網發電系統的投資。StecaGrid 300和StecaGrid 500具有獨立的MPP追蹤器，最大效率可達95.8%。

 產品特性
 靈活并可擴展
 效率高
 小型單路概念
 重量輕
 便于安裝
 每個系統獨立控制部分
 墻壁安裝

 電子保護功能
 綜合的溫度監控伴有降低額定輸出

 顯示
 多種顏色的LE顯示操作狀況

 StecaGrid300StecaGrid500
直流輸入?yún)��?shù)
MPP電壓 45V—100V75V—170V
最大啟動電壓 100V170V
最大允許輸入電壓 135V230V
并網最小輸入電壓 45V75V
額定輸出最小輸入電壓 64V106V
最大允許輸入電流 5A5A
最大輸入功率 320W530W
降低額定輸出/限制 自動進行，當：
1.輸入電壓過高；2.設備未能充分冷卻；3.輸入電流大于5A（逆變器因此不會被較大的電流損壞）
交流輸出參數
輸出電壓 207V—253V
額定輸出電壓 230V
最大輸出電流 1.5A2.5A
最大輸出功率 300W500W
額定輸出功率 300W500W
額定頻率 50Hz
頻率 48V—52V（其他值亦可）
輸出相位 單相
諧波失真 小于6%（滿功率） 小于5%（滿功率）
運行特性
最大效率 94.8%95.8%
歐洲的效率 93.4%94.5%
MPP效率 99%
滿功率時降低額定輸出 40℃以上
運行時功耗 2W
空載時功耗 0W
逆變器自身功耗
（夜間操作時） ＜0.1W


 StecaGrid300StecaGrid500
安全
隔離原理 無隔離變壓器
電網監控 可選的，StecaGrid Control
使用條件
安裝地點 室內使用
環境溫度 -20℃—45℃
濕度 0%—95%
標準操作條件下的噪音 ＜32dBA
設備及設計
防護等級 IP20
直流連接 MultiContact MC (Solarline 1),
MC (Solarline ), or Tyco Solarlok
交流連接 Wieland Electric GST 18i V plug
數據連接 Steca 數據連接（逆變器的附件）
機械尺寸（寬×高×厚） 243×176×71mm
重量 1.4kg
通信接口 無
顯示 雙色LED
直流斷路器 無
冷卻原理 自然對流
測試認證 CE


 DC 斷路開關用作StecaGrid 300 and StecaGrid 500
 250 V DC, 6 A DC, 6匹
 Steca DC 斷路開關用作StecaGrid 300 和StecaGrid 500。一個開關可控制1到3臺逆變器。
 認證
 VDE 0100-712
 StecaGrid Remote
直流輸入?yún)��?shù)
最大允許輸入電壓 250V
最大允許輸入電流 6A
使用條件
安裝地點 室內外均可
環境溫度 -40℃—60℃
濕度 0%—95%
設備
防護等級 IP65
直流連接 螺旋式端子
機械尺寸（寬×高×厚） 200×125×122mm
顯示 顯示屏
重量 1.2kg
