TRIMOD模塊化UPS功能特點

簡介:

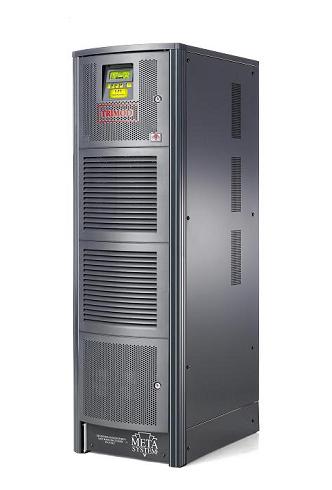

美達模塊化UPS－TRIMOD系列是意大利美達電器推出的最新一代全模塊化、冗余設計的UPS, 系統由多個功率模塊和電池模塊組成。用戶可根據負載需求隨意擴容，容量覆蓋8KVA－60KVA。不斷開發采用新技術的創新型解決方案一直都是 TRIMOD模塊化UPS 主導理念，這款 UPS 產品可以與任何類型的系統完美集成。Trimod單機功率從8KVA到60KVA，型號有: Trimod 8, Trimod 10, Trimod 16, Trimod 20, Trimod 30, Trimod 45和Trimod 60。

產品系列:

  TRIMOD 8KVA/10KVA

機柜由3個2.7KVA/3.4 KVA功率模塊、控制系統、電池模塊、配電系統組成，最多可以容納12 個蓄電池模塊（3組）。如果需要更長的備電時間，還可以連接額外的蓄電池箱。（原廠電池模塊為可選配件）

  TRIMOD 16KVA/20KVA

機柜由6個2.7KVA/3.4KVA功率模塊、控制系統、電池模塊、配電系統組成，最多可以容納8個蓄電池模塊（2組）。如果需要更長的備電時間，還可以連接額外的蓄電池箱（原廠電池模塊為可選配件）。

    TRIMOD 30kVA

機柜由9個3.4 KVA功率模塊、控制系統、配電系統組成。可選配外觀相同的蓄電池柜，最多可以容納16個蓄電池模塊（4組）。如果需要更長的備電時間，還可以連接額外的蓄電池箱。（原廠電池模塊為可選配件）

TRIMOD 45KVA： 機柜由9個5 KVA功率模塊、控制系統、配電系統組成。可選配外觀相同的蓄電池柜，最多可以容納20個蓄電池模塊（5組）。如果需要更長的備電時間，還可以連接額外的蓄電池箱。（原廠電池模塊為可選配件）

TRIMOD 60KVA： 機柜由12個5 KVA功率模塊、控制系統、配電系統組成。可選配外觀相同的蓄電池柜，最多可以容納20個蓄電池模塊（5組）。如果需要更長的備電時間，還可以連接額外的蓄電池箱。（原廠電池模塊為可選配件）

產品技術特點：

全模塊化設計

美達電器為適應目前市場的需求，推出了全模塊化設計的UPS，實現了UPS功率部分與蓄電池部分的模塊化，其中功率模塊采用“二次分解”系統架構，即模塊化UPS各相位的橫向與縱向獨立分解，將UPS的可靠性提高到了一個全新的高度。其中每個功率模塊均是完整的獨立體，包含配置有PFC功能的整流器、逆變器、靜態開關、Booster升壓電路和充電器等。由于每個功率模塊均增加了Booster升壓電路,使得所有的功率模塊均可共享蓄電池組。

冗余性

美達電器推出的模塊化UPS，可最大程度實現X次故障冗余和升級擴容。TRIMOD模塊化UPS系統的所有功率模塊均為在線雙變換設計，在工作時會自動均分系統負載。任何故障的功率模塊，會立刻自動隔離出系統，不影響其余模塊的正常工作，保證負載的正常運轉，大大提高了系統的可靠性。

擴展性

由于采用了創新的全模塊化設計，使得UPS的擴展性大大提高，用戶只需要單獨購買功率模塊并安裝后即可實現系統擴容。因此，TRIMOD模塊化UPS能夠真正做到應需而變，最大程度的滿足將來負載提升的需求，幫助客戶合理投資。

三階段充電

蓄電池是UPS系統的核心組成之一，它能在市電停電時及時放電，從而保證負載的不間斷運行。傳統UPS對于電池的充電一般采用恒流充電、長期浮充等簡單的充電方式，這樣不僅影響蓄電池的性能，更降低了UPS系統的可靠性。美達模塊化UPS標配 “三階段充電”，能夠延長蓄電池30％的壽命，并使其時刻處于最佳工作狀態下，全面提升蓄電池性能。另外，美達模塊化UPS-TRIMOD系列會根據負載情況自動調整蓄電池放電截止電壓，可最大程度地保護蓄電池。

三相獨立控制輸出

普通模塊化UPS能夠?yàn)樨?fù)載提供一定程度上的電源保護，但由于其功率模塊大多為三相設計，UPS一旦遭遇過載、短路等突發情況，會將負載全部切換到旁路供電模式，因此，其并不能夠?yàn)樨?fù)載提供“完全”電源保護。當TRIMOD模塊化UPS系統選擇為三相輸出時，可以根據需要設置為三相120°，以適應三相供電類負載；也可以設置為三相獨立控制輸出，此時模塊化UPS能對三相電源分別進行獨立管理，當三相負載中某一相輸出過載時，僅該相單獨切換到旁路供電模式輸出，其余兩相繼續在正常的逆變狀態下帶載輸出。因此，三相獨立控制輸出供電能夠做到各相間彼此不干擾，并且允許三相負載100％不平衡，真正解決了負載的“安全”問題，使得設備的可靠性大大提高。

多制性

美達電器TRIMOD 8～20KVA UPS率先采用了先進的電源相位及容量的多制技術，改變了傳統的UPS系統輸入輸出相位和容量固定單一性，可靈活組成3/3（三相進三相出）、1/1、3/1、1/3四種電源系統，并保持功率不變。TRIMOD模塊化UPS系統獨有的多制性刷新了傳統UPS系統輸入輸出相位固定的傳統技術，為用戶帶來了前所未有的選擇空間及便利。

綠色環保電源

源于意大利的優秀工業設計與制造技術，TRIMOD模塊化UPS的輸入總諧波失真（THDi）低達3％，每個功率模塊均配置PFC(輸入功率因數校正)電路，使得補償后的輸入PF(功率因數)接近于1，大大減少了對電網的污染，從而有效的保證同一電網內其他機電設備的正常工作。TRIMOD模塊化UPS整機AC-AC效率高達95％，ECO模式下更是達到99％。當實際負載為UPS最大輸出功率的25%時，UPS的效率便可超過92%。因此，高效率不僅可為您節省大量的電費，降低了運行成本，更是為環境保護做出了巨大的貢獻。

固件升級簡便

模塊UPS因其可擴展性架構，其模塊通常會在將來隨著業務的增長而添加。同時，當模塊出現故障時候則需要更換新的模塊，這些新投入的模塊很可能會面臨與原有模塊固件版本不相同的情況。TRIMOD模塊化UPS可通過標配的RS232端口升級所有模塊的固件版本，所有操作過程只需一臺電腦和UPS自帶的通訊線，幾分鐘內即可完成
