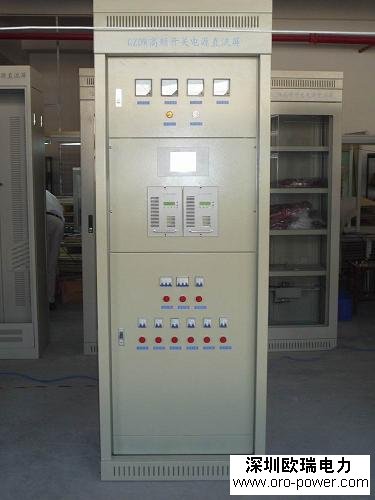

ORO系列GZDW直流系統
GZD（W）系列直流電源柜適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所。
本產品符合GBT19826-2005電力工程直流電源設備通用技術條件規定。
本產品符合DLT5044-2004電力工程直流系統設計技術規程。
本產品充電裝置可用高頻充電模塊和相控充電機。
本產品微機控制器可用PLC控制器型和工業級單片機型。
使用環境條件
1、環境溫度：-10℃～＋45℃；
2、海拔高度：不超過2400m；
3、相對濕度：日平均值不大于95％，月平均值不大于90％；
4、地震烈度：不超過8度；
5、安裝垂直傾斜度：不超過5°；
6、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所；
7、微控制器抗噪聲：1000V 1µS脈沖1分鐘；
8、無強電磁場干擾；
9、使用環境與上述不符時，由用戶與廠家協商解決。
功能特點
歐瑞電力 新一代智能直流電源GZDW系列產品采用核心高頻開關電源、直流電源監控系統；采用雙交流電源自動、手動切換輸入；具有控制母線自動、手動調壓；在線絕緣選線檢測裝置；運行狀態指示；故障報警、記錄；蓄電池智能充電管理、均浮充自動轉換、限流；蓄電池溫度補償?shù)裙δ埽a(chǎn)品具備集成化、單元化、智能化特點。
機械參數
柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；
Ø 柜體結構設計便于設備安裝調試、維護檢修和運行操作。
Ø 外形尺寸有（高X寬X深）2260×800×600mm，2260×800×800mm兩種常規標準規格，并且可根據用戶需求定制非標柜體。
系統組成（組件）
按功能單元分，系統由以下組成部件組成，各組件的基本功能如下：
●高頻開關整流模塊
高頻整流模塊完成AC/DC變換，實現系統的最基本功能。
●交流配電
將三相交流輸入電源通過配電分配到各個高頻整流模塊，其擴展功能為實現兩路交流輸入電源能自動進行投切。
●直流饋電
將直流母線電壓通過配電分配到每一路直流輸出回路。
●硅鏈調壓單元
將整流模塊輸出電壓和電池電壓降壓為一個穩定范圍內的控制電壓輸出。
●監控單元裝置
進行整個系統的管理，人機對話的實現窗口，主要進行電池充電管理，系統后臺遠程控制。通過監控裝置，把交流、直流、擴展量的各種模擬量，各種開關量信號采集并分析處理，具有聲光告警信息。
●電池巡檢
對單體電池電壓監測和告警，我公司提供電池巡檢裝置及電池巡檢單元；分別檢測19節及120節單體電池。
●絕緣檢測
對母線和饋出支路的對地絕緣狀況進行監測，產生告警信號，上報數據到監控模塊系統，在監控模塊中顯示詳細的告警信息。
柜體
★組合柜系統：由充電組合柜（充電柜、饋電柜）、電池柜組成。
★分體柜系統：由充電柜、饋電柜、電池柜組成。
