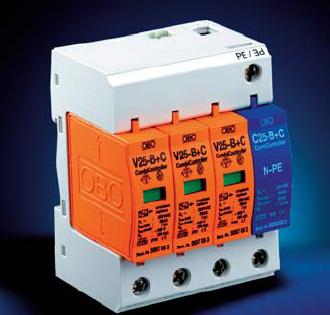

OBOV25-B+C/3+NP防雷器
詳細描述
|
| 特性一覽表 V 25-B+C |
使用優點 |
| 帶標志端子,安裝簡便 |
可以應付頻繁的電涌電流的沖擊 |
| B+C聯合保護器，應用于建筑物整體空間較小的場合 |
只在總配電柜內安裝一套保護器 |
| 可插拔式部件 |
保護器模塊損壞后可以帶電插拔更換 |
| 內部連接的保護器底座，1到4片的底座及模塊數 |
容易安裝 |
熱感斷路器和視窗指示裝置
|
對保護器的工作狀態一目了然 |
| 帶NPE火花間隙模塊的保護器 |
使用范圍廣（適用于TN、TT和IT電網），
結構更安全 |
| V 25-B+C/NPE 具有反向插入保護 |
保證保護器模塊簡單、專業的安裝 | |
|
|
|
技術參數
B+C級電涌保護器
型號 |
V 25-B+C |
| 150 |
280 |
385 |
最大持續操作電壓 UC AC
（最大允許操作電壓） UC DC |
150 V~
200 V~ |
280 V~
350V~ |
385 V~
505 V~ |
| 雷電保護區 |
0→2 |
等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1 |
B+C
Ⅰ級→Ⅱ級 |
| 測試標準 |
IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1 |
按照DIN VDE 0675 Part 6 A1+A2的測試電流
標稱放電電流 In（8/20） |
40 kA |
整體最大放電電流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4 |
60 kA
100 kA
150 kA
200 kA |
|
電涌電壓測試（10/350）（按照IEC 61312-1(02.95)設定的雷電流參數）
脈沖電流 Iimp
電量 Q
單位能量 W/R |
8 kA
4 As
16 kJ/Ω |
7 kA
3.5 As
12 kJ/Ω |
7 kA
3.5 As
12 kJ/Ω |
1 kA(8/20)時的電壓保護水平 Up
5 kA(8/20)時 Up
In時 Up |
≤450 V
≤500 V
≤600 V |
≤650 V
≤700 V
≤900 V |
≤1.0 kV
≤1.2 kV
≤1.5 kV |
| 響應時間 TA |
<25 ns |
| 短路耐受能力25 kA時的最大后備保險絲 |
60 A gl/gG |
| 連接線橫截面積 |
2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線） |
| 安裝位置 |
35 mm導軌（符合EN 50022） |
| Ip等級 |
IP 20 |
| 溫度范圍 υ |
-40℃到+85℃ |
| |
|
模塊NPE
標稱電壓 UN |
C 25-B+C/NPE
230 V/50-60 HZ |
100 V下的絕緣電阻 Rins
浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流 Iimp
電量 Q
單位能量 W/R
標稱放電電流 In（8/20）
電壓保護水平 Up
響應時間 tA
UC下的后續電流 IF
溫度范圍 υ |
>10 GΩ
25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃ | | |
