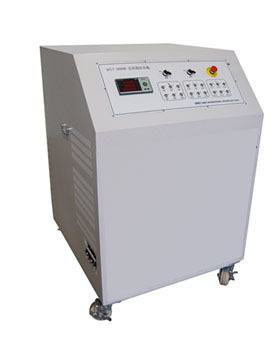

RLC電阻/電感/電容式自動負載柜

RLC電阻/電感/電容式自動負載柜模擬三相交流牽引電動機工作負荷，科學檢測大功率機車逆變器性能。量身定造服務：可根據現場檢測設備的要求，為用戶量身定造各類智能型/全自動型的交流智能假負載、定制不同功率的阻性感性容性綜合交流測試負載，為用戶提供針對性檢測服務。

RLC電阻/電感/電容式自動負載柜ACLT-3890H在機車逆變器領域的突出應用：
1、模擬三相交流牽引電動機的各種工作負荷，科學精確檢測三相大功率機車專用逆變器的各種電氣供電性能。
2、應用于城市軌道交通車輛和鐵路機車車輛供應商對機車電氣性能進行綜合檢測試驗。
3、應用于鐵路局車輛段對機車逆變系統進行定期檢測，日常維護測試。
4、應用于科研單位、檢測機構對大功率逆變器進行科學檢測。

RLC電阻/電感/電容式自動負載柜ACLT-3890H用途：用于大功率牽引變流裝置的負載實驗，本負載柜由一臺可調電抗器和一臺三相可調電阻并聯組成三相交流負載檢測系統，模擬三相交流牽引電動機工作負荷，精確檢測逆變器的帶載能力。

RLC電阻/電感/電容式自動負載柜ACLT-3890頂端設安裝吊環(孔徑為：Ф50㎜)，要求本負載柜即能固定于地面，每臺主機上安裝有四個角輪便于進出電梯和移動。電阻柜放置于地面上時，所以應考慮散熱效果。
2、ACLT-3890H RLC阻性/感性/容性三相可調負載箱的進出線方式，采用下進下出的方式，接線排高度在地面40-50cm.
3、ACLT-3890H主機由三相純阻性負載和三相純感性負載兩部分組成，其中三相阻性負載為320kW,三相感性負載為260KVA (該三相功率是以接入電壓380V/50Hz為基準進行標稱)；三相阻性負載和三相感性負載可以任意組合各種功率輸入。
4、ACLT-3890H的阻性負載：1kW，2kW，2kW，5kW，10kW，20kW，20kW，50kW，100kW，100KW，100KW，11檔可以隨意組合,能滿足1kW～460 kW以內任意組功率組合。（可增加）
5、ACLT-3890H的感性負載：1KVA，2KVA，2KVA，5KVA，10KVA，20KVA，20KVA，50KVA，50KVA，100KVA,10檔可以隨意組合,能滿足1kVA～260 KVA以內任意組功率組合。ACLT-3890H的容性負載：1KVAR，2KVAR，2KVAR，5KVAR，10KVAR，20KVAR，20KVAR，50KVAR，50KVAR，100KVAR,10檔可以隨意組合,能滿足1kVA～260 KVAR以內任意組功率組合。
6、ACLT-3890H的控制面板上，阻性負載、感性負載、容性負載每段的功率值以交流380V/50Hz為基準進行標注。
7、 阻性負載采用新型純阻性合金功耗元件，可靠性高。感性負載采用獨立分相電抗器；連接方式為：A、B、C、N星型接法。
8、阻性、感性、容性部分均可自由組合，最小步進幅度1KW；控制方式采用三相同步控制。
9、本負載分裝在3個柜體中，1個為阻性負載機柜，1個為感性負載機柜，1個為容性負載機柜。阻性負載柜作為主機，感性容性負載柜作為叢機。
10、主機阻性負載柜上具備11檔可以隨意組合式的阻性功率控制開關，在主機阻性負載柜上具備10檔可以隨意組合的感性功率控制開關，同時遠程電腦上可顯示組合后的檢測數據。
11、產品外觀尺寸為：1380mmХ1090mmХ1800mm（三臺）

RLC電阻/電感/電容式自動負載柜的安全保護
1、E-STOP緊急停止開關
2、三相電壓過高檢知，發出告警并自動停機
3、三相電壓過低檢知，發出告警并自動停機
4、兩個溫度檢知，發出告警并自動停機
5、風扇故障檢知，發出告警并自動停機
6、具有過流短路保護功能，操作安全簡單
7、主要功耗元件采用專利材料，無紅熱現象
8、具備多重安全保護措施，有效保障設備進行安全測試

ACLT-3880HRLC電阻/電感/電容式自動負載柜的主要技術參數
最大阻性負載放電功率 0-460KW連續可調、可設定
最大感性負載放電功率 1kVA～260 KVA連續可調、可設定
最大容性負載放電功率 1kVA～260 KVAR連續可調、可設定
放電電壓范圍 3相380V，AC  0~480.0V
電壓精度 ±0.5%
電壓分辨率 0.1V
溫度測量范圍 0~100ºC
溫度精度 ±1ºC
溫度分辨率 0.1ºC
頻率測量范圍 40-60HZ
電流測量范圍 0-1500A
供電電源 AC 220V/50HZ±15%
顯示方式 LCD背光
保護裝置 緊急停止按鈕，切斷輸入保護電驛
散熱方式 強制風冷式
環境 -10℃~50℃               5%~90%RH
外型 1380mm×1090mm×1575mm
機柜式設計，可自由進出電梯
重量 1800kg
備注 合同生效后45天內供貨，提供安裝調試服務

RLC電阻/電感/電容式自動負載柜
