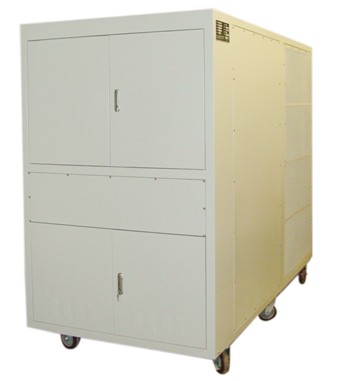

防孤島試驗檢測裝置ACLT-3860H

一、ACLT-3860H產品主要功能：
1 ABC三相阻性加載功率、感性加載功率、容性加載功率直接分別獨立顯示，交流諧振點癥狀直接顯示于面板上。RLC負載精確加載到位之后有指示燈提示。
2 內置的阻性負載、感性負載及容性負載最小標準功率為0.01K，步進幅度0.01K，負荷功率連續可調，可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。
3 阻性負載采用合金電阻元件，測試過程不會由于阻性負載元件發熱而引起阻抗值熱漂移變化。
4 內置電感采用磁路式可控式的負載電感負載元件，滿足線電壓400V/50HZ（相電壓230V/50Hz）工況下0.01KVA功率調節要求，滿足長時間加載測試過程電感阻抗功率不會發生變化。
5 內置電容采用標準CBB電容元件，滿足線電壓400V/50HZ工況下0.01KVAR功率調節要求，滿足長時間加載測試過程電容阻抗功率不會發生變化。
6 內置電容負載每一支路必須增加有防短路專用保護電路模塊，避免電容器元件在測試過程及加載開關閉合瞬間發生短路燒毀主機。
7 ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。
8 可根據性能參數檢測要求，可以通過遠程PC機設置相應的功率，任意組合、設定放電功率。可以精確模擬各種負荷工況及負荷頻率，LC并聯諧振頻率為50HZ；
9 主機采用電子電路控制，具有溫度過熱自動報警保護功能：由于特殊原因出現過過熱、過流時，可自動切斷負載。
10 可以將測量數據上傳到PC機上并實現對檢測過程記錄存儲功能。
11 新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
12 功率輸入連續可調。負載采用耗能方式工作，散熱采用強制風冷方式。
13 檢測過程的測量數據可以記錄并保存到遠程PC機上（遠程控制室，試驗檢測報告需要）。
14 配備后臺分析軟件，測量數據可以導成EXCLE格式的檢測報告。
15 滿足并網逆變器防孤島試驗檢測要求，滿足DIN VDE0126-1-1標準試驗，滿足IEC62116-2008標準試驗流程檢測要求，軟件內置IEC62116-2008版內置測試步驟（31次）
16 可以在遠程PC軟件上控制并調節RLC功率負荷（控制室操作臺PC機上調節，具有自動加載功能、也可手動加載）。
17 可以滿足并網逆變器輸出的三相電壓不平衡時，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。
18 主機控制電路能對阻性負載元件的的寄生電感進行自動補償，滿足精確加載有功功率檢測。
19 主機控制電路能對感性負載元件的寄生電阻進行自動補償，滿足精確加載電感檢測，滿足防孤島試驗檢測。
20 在防孤島試驗檢測過程，要求設備能精確模擬交流諧振頻率是50HZ；（電感負荷比電容大，諧振頻率會大于50HZ，電感負荷比小于電容，諧振頻率會小于50HZ，元器件寄生量過大，會導致諧振頻率偏差，測試逆變器孤島自動保護試驗時，避免是由于過頻或欠頻引發保護，而不是防孤島保護）
21 在電力品質因素Q=2的條件下,滿足1--100KW單相或三相并網逆變器的精確檢測，RLC負載精確加載到位之后有指示燈提示。
22 在電力品質因素Q=1的條件下,滿足1--200KW單相或三相并網逆變器的精確檢測，RLC負載精確加載到位之后有指示燈提示。
23 所供產品免費保修三年，免費提供現場安裝及調試技術支持服務。

二、ACLT-3860H的技術參數：
1. 主回路由阻性負載、感性負載和容性負載三部分組成；
2. 三部分負載由內置開關分段控制，可在遠程軟件上實現自動、手動加載調節；
3. 阻性負載R：0-200KW連續可調，步進幅度0.01K；
4. 感性負載L：0-200KVA連續可調，步進幅度0.01K；
5. 容性負載C：0-200kvar連續可調，步進幅度0.01K；
6. 主機內置負載采用三相四線制接入法，L1、L2、L3三相RLC負載可以在軟件面板上分別實現獨立控制，軟件有預置功能自動加載；
7. 阻性、感性、容性部分均可自由組合，最小步進幅度0.01K；
8. 適用環境溫度范圍：－10～+40℃；冷卻方式：強制風冷；
9. 并聯LC回路的交流諧振頻率：50HZ；
10. 接入負載電壓： 三相AC400V/50Hz或單相AC230V/50Hz；
11. 接線方式：三相四線制，單相兩線制；
12. 電壓精度為±0.5%、電壓分辨率為0.1V；電流測量范圍0-300A，精度為±1A。
13. 阻性負載、感性負載和容性負載全部以50Hz標注；
14. 工作電源：交流220V/50Hz；（中國大陸使用）

三、ACLT-3860H的選配功能
建議選配智能型控制，軟件內置IEC62116-2008防孤島試驗規范的檢測流程及步驟，可調RLC負載自動加載提示，快速實施逆變器防孤島試驗檢測，同時精確補償RLC負載之中的寄生電感、寄生電阻值，做到精確鑒定檢測并網逆變器的防孤島保護功能。RLC負載精確加載到位之后有指示燈提示。
