4A鋰電池充電管理IC CN3702，雙節鋰電池，大電流充電，CN3702是PWM模式雙節鋰電池充電管理集成電路，獨立對鋰電池充電進行全面自動管理，具有封裝外形小，外圍元件少和使用簡單等優點。
CN3702具有恒流和恒壓充電模式，非常適合鋰電池的充電。在恒壓充電模式，CN3702將電池電壓調制在8.4v，精度為+/-1%；在恒流充電模式，充電電流通過一個外部電阻設置。
對于深度放電的鋰電池，當電池電壓低于2.8v/節時，CN3702用所市值的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到由一個內部電阻和一個外部電阻所設置的值時，充電結束。在充電結束狀態，如果電池電壓下降到4v/節時。自動開始新的充電周期。當輸入電源掉電或者輸入電源低于電池電壓時，CN3702自動進入低功耗的睡眠模式。
其他功能包括輸入低電壓鎖存，電池溫度監測和充電狀態指示等。

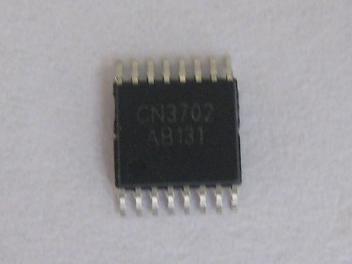

CN3702采用16管腳TSSOP封裝。
應用：
筆記本電腦
備用電池應用
便攜式工業和醫療儀器
獨立電池充電器
特點：
寬輸入電壓范圍：7.5v到28v
對兩節鋰電池完整的充電管理
充電電流達4A
PWM開關頻率：300KHZ
恒壓充電電壓精度：+/-1%
恒流充電電流由外部電阻設置
對深度放電的電池進行涓流充電
充電結束電流可由外部電阻設置
電池溫度監測功能
自動在充電功能
充電狀態和充電結束狀態指示
軟啟動功能
采用16管腳TSSOP封裝
產品無鉛
