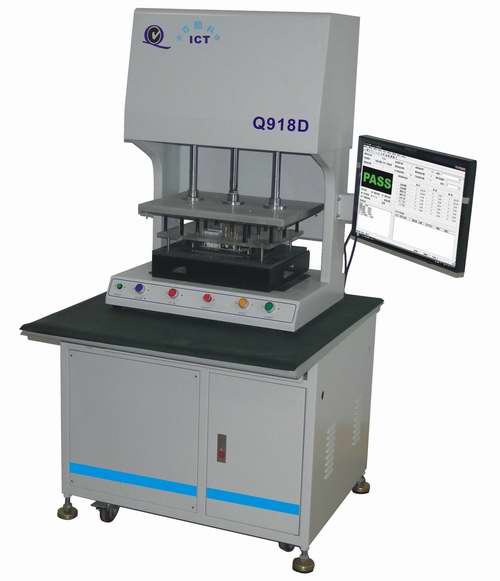

ICT測試儀Q918D
地區城市：廣東省 －深圳市 更新時間：2012-3-26 17:31:54
聯 系 人： 張寧 有效期限：2012-4-26 9:49:43
公司名稱：深圳市千百順科技有限公司
電子信箱：zhang070402@126.com 聯系電話：18926458396
特 性--ICT的功能 ：
Q918D是我司根據市場需要，全新推出的一款電路板測試儀，可滿足業界目前對電路板常規元件、發光二極管亮度、按鍵測試、有源器件供電測試輸出電壓電流的測試需求。
◆短的數秒鐘內，全檢出組裝電路板(loaded PC board)上零件-電阻、電容、電感、電晶體、二極體、穩壓二極體、光偶器、繼電器等零件，是否在我們?cè)O(shè)計的規格內運作。
◆先期找出制程不良所在，如漏件(missing part)、折腳(bending)、短路、錫橋、反向(miss-oriented)、錯件(wrong part)、開路、焊接不良等問題，回饋到制程的改善。 （電路板上的元件焊好以后，能測試元件的特性是否正常）
◆述故障或不良資訊以印表機印出測試結果，包括故障位置、零件標準值、測試值，以供維修人員參考�？梢杂行Ы档腿藛T對產品技術依賴度，不需對產品線路了解，照樣有維修能力。
特性：電解電容器極性測試功能ECJ; BGA及銀膠貫孔阻值測試 自動隔離點選擇功能; 自動開短路、元件學習功能; 連板展開及連板測試功能 ; WINDOWS視窗操作介面; 超強電路板圖形檢視功能； 超強測試報表及測試統計分析功能； 超容性； 品牌ICT程序均能兼容和相互轉換； 子板選側：跳過故障位打件的光板，不測試
長久以來，電解電容極性(Polarity)測試一直是品保人員心中永遠的痛。 電解電容的反插在PCB上形同潛藏的不定時炸彈，不知何時有爆裂的危險。 傳統ICT對電解電容極性測試可測率僅30~50%，不但測試時間長，且漏判率高，而采用人工目視檢查亦同樣耗時而不可靠。
針對實裝電路板電解電容極性和并聯電容漏件測試，提出整體解決方案，可測率趨近于100%， 測試速度快而精確，真正解決您生產線電解電容測試的問題。針對電解電容，可測率趨近100% 固態防爆電解電容極性趨近100%測試 并聯電解電容漏件測試
|
|
|
|
|
ICT 編輯畫面 |
ICT 測試畫面 |
ICT 板示畫面 |
測試時可即時圖形顯示不良元件、腳位及針點位置，編輯時可隨點隨選或手動輸入零件編號、腳位、短/開路不良群組、網點列表等，方便問題查找及維修。
傳統二線、三線測試技術，均只能作較粗略之量測，易造成量測的死角。本公司機種采用五線式(5 wires)測試技術(2 wires信號， 2 wires測量表頭，1 wire Guarding)，可快速、精確量測。
ATPD自動測試程式除錯(Automatic Testing Program Debug)，大幅節省DUT測試程式制作時間。
針對被測板可作每日、每月或特定期間之測試資料統計分析。根據不良零件、不良針點排行，能很快找到生產問題點所在，有效地達到如針床品質、DUT品質等生產問題之監控。
可快速完成程式調試，節約程式調試時間；先進的連板展開及子板偵測功能，連板展開后無需調試，子板偵測可實現對連板中缺板或無著件板自動刪略測試
使用四線測試技術可消除通道和針點接觸電阻，測試穩定，最小可測試0.05歐姆電阻。
完善的自我檢測功能，開機即對設備的量測卡、開關卡和I/O卡自檢，保證測試前設備的良好性。
可搭配SFIS(Shop-Floor Information System)現場管理軟體連線
單步10個隔離點，對待測體信號源分流提供了更強的隔離效果，提高了測試的穩定。
預留SFIS系統、條碼掃描、方位監控、蓋章功能、紅外線保護等接口，客戶可根據需求進行選購。
測 試 參 數 ：
|
測試點數（標準配置） |
384pins(Standard) 可根據客戶需求擴增 | |
|
測試步驟 |
無限制 | |
|
開關卡 |
每一通道卡有64個通道,128點（選件） | |
|
隔離點 |
每一測試有10個 | |
|
測試速度 |
開/短路 : 0.5sec/1024 points | |
|
A/D...D/A |
14 位元 | |
|
信號源 |
AC 電壓 : 10mVPP ~ 2500mVPP | |
|
測試范圍 |
電阻 |
0.1Ω ~ 40MΩ ±1%~5% |
|
電容 |
1pF ~ 40mF±2%~5% | |
|
電感 |
1uH ~ 50H±2%~5% | |
|
二極體及DR模式 |
0.1 ~ 6V±1%~3% | |
|
穩壓二極體 |
0.1 ~ 15V±1%~3%（標配）或0.1~50V±1%~3%（選購全Realy開關卡） | |
|
電晶體 |
三端測試Vce飽和電壓及β值 | |
|
場效電晶體 |
三端測試Vds, Cds , Rd(on) | |
|
光藕器及繼電器，用四端測試其導通電壓或電阻 | ||
|
電解電容器極性測試 |
3端電解電容極性測試 ，2端漏電法 | |
|
貼片元件空焊測試(選件) |
可另選購SMD元件開/短路及空焊測試模組 | |
|
阻抗串并聯 |
采用多頻率測試法或振幅相位法 （相位分離法，8°~82°） | |
|
主處理機 |
IPC相容主機 | |
|
打印機(選件) |
可另選購40Column單/雙色打印機 | |
|
操作系統 |
WinXPSR2界面（選購）/Windows98SR2界面（標配），ICT軟件 | |
|
使用電源 |
AC 100 ~ 240V | |
|
輕型壓床規格 |
460mm(W)×370 mm(D)×550 mm(H),氣缸行程：100mm ,缸徑：40φ，出力：100kg（at 5bar） | |
|
壓床選擇 |
1.輕型壓床. 2.夾手治具. 3.發針治具 | |
|
電路板工作尺寸 |
180mm×300 mm | |
|
機器尺寸 |
485 mm(W)×500 mm(D)×325 mm(H) | |
|
供給氣壓 |
3~6kgs/cm2 | |
|
選購功能 |
TAJ：SMD貼片元件開/短路及空焊測試模組； 穩壓IC測試功能：0~11V，0~20mA可程式； LED亮度測試功能：0~11V，0~20mA可程式； 按鍵測試功能 | |
