臺達F系列
地區城市：湖北省 更新時間：2012-4-12 16:43:10
聯 系 人： 李愛紅 有效期限：2012-5-12 15:22:18
公司名稱：武漢世佳偉業科訊電子技術有限公司
電子信箱：sjzl@sjdz.net 聯系電話：027-83314566
主要功能及特點:
- 任意V/F, 恒轉矩全新產品我們現貨多，價格好，并提供長達一年的全國質量聯保期。
變轉矩控制; - 內置PID及RS485通訊控制功能, 支持Modbus協議;
- 壓力,流量,溫度等被控物理量的設定與顯示功能;
- 定量循環, 定時循環（輪泵）功能; 可控制四臺泵;
- 工頻/變頻自動切換;
- 邏輯控制功能最多可控制7臺電機;
- 睡眠及自動喚醒功能;
- 三路模擬量輸入信號信道(可作比例運算及加法運算);
- 二路模擬量輸出(0-10Vdc/4-20mA信號);
- 16段速及自動程序運轉;
- 節能運轉;
- 內置DC Reactor;
- 電機累計運行記時功能等。

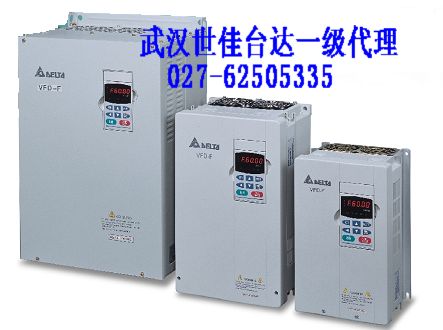

VFD-F(風機水泵專用型)
■ 460Vac三相系列全新產品我們現貨多，價格好，并提供長達一年的全國質量聯保期。
|
型號VFD□□□F |
055 |
075 |
110 |
150 |
185 |
220 |
300 |
370 |
|
標準適用馬達輸出功率（kW） |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
|
輸出額定電流(A) |
13 |
16.5 |
23 |
30 |
37 |
44 |
60 |
73 |
|
型號VFD□□□F |
450 |
550 |
750 |
900 |
1100 |
- |
- |
- |
|
標準適用馬達輸出功率（kW） |
45 |
55 |
75 |
90 |
110 |
- |
- |
- |
|
輸出額定電流(A) |
91 |
110 |
150 |
- |
- |
- |
- |
- |
|
輸出頻率范圍 |
0.1Hz-120Hz | |||||||
|
過負載能力 |
120%ED輸出電流運行60秒 | |||||||
|
最大輸出電壓 |
對應輸入電源 | |||||||
|
相數.電壓.頻率 |
三相380-480Vac,50/60Hz | |||||||
|
電壓.頻率允許變動范圍 |
電壓: ±10%，頻率：±5% | |||||||
|
冷卻散熱系統 |
強制風冷 | |||||||
■功能特性全新產品我們現貨多，價格好，并提供長達一年的全國質量聯保期。
|
控 制 特 性 |
控制方式 |
正玄波PWM方式(V/F控制) | |
|
輸出頻率范圍 |
0.1Hz~120Hz | ||
|
頻率設定解析度 |
0.01Hz | ||
|
輸出頻率解析度 |
0.01Hz | ||
|
PWM載波頻率 |
最大15kHz&Soft PWM | ||
|
轉矩提升 |
自動轉矩提升及自動滑差補償,啟動轉矩在1Hz時可達150%的額定轉矩 | ||
|
四組電機循環運轉 |
定時循環;定量循環 | ||
|
睡眠功能 |
|||
|
開機次數與時間記錄 |
|||
|
加速/減速時間 |
0.1~3600秒(兩種加減速時間可分別獨立設定) | ||
|
失速防止準位 |
依據馬達負載特性以驅動器額定電流的20~150%設定 | ||
|
直流制動 |
停止時可自0.1~60Hz操作,制動電流0-100%的額定電流啟動時間0-5秒,停止時間0-25秒 | ||
|
回升制動轉矩 |
約20%(外接選購的制動單元及制動電阻可達125%) | ||
|
V/F曲線 |
任意V/F曲線或遞減轉矩特性曲線 | ||
|
操 作 特 性 |
頻率設定信號 |
數位操作器 |
由▲▼鍵設定 |
|
外部端子 |
0-10Vdc,4-20mA,RS485通訊接口,模擬量可相加 | ||
|
運轉操作信號 |
數位操作器 |
可由RUN、STOP、JOG鍵執行 | |
|
外部端子 |
2線制/3線制運轉，寸動運轉，RS485通訊 | ||
|
智慧型輸入端子 |
11組 | ||
|
智慧型輸出端子 |
運轉指示，頻率到達輸出，零速指示，程序運轉，計數到達輸出，過轉矩輸出，外部中斷指示，多組輔助馬達控制輸出，低電壓檢出，操作模式指示，故障指示, Relay接點可擴展至6組. | ||
|
類比信號輸出 |
0-10Vdc, 4-20mA | ||
|
故障信號接點 |
3個NO/NC繼電器接點 | ||
|
內建功能 |
PID回授控制，輸出頻率High/Low 限設定，瞬間停電再啟動，異常故障再啟動，S曲線，計數器，節能運轉，數位頻率輸出信號，異常記錄，參數鎖定及重置，REV禁止，過電流失速防止，過電壓失速防止，風機、水泵程序運轉,Flying Start. | ||
|
保護功能 |
過電壓，過電流，低電壓，外部異常中斷，電機過負載，接地保護，驅動器過負載，驅動器過熱,最高載波頻率由溫度控制,輸入欠相保護. | ||
|
數位操作器 |
含8個功能鍵，5位數的7段LED，5LEDs狀態指示，可設定頻率F，實際輸出頻率H，輸出電流A，使用者自定義物理量U，壓力設定/顯示, 參數READ/WRITE，故障信息顯示，RUN、STOP/RESET、FWD/REV、JOG運轉 | ||
|
環 境 條 件 |
操作環境溫度 |
-10℃ to +50℃（+50℃無防塵蓋） | |
|
儲存溫度 |
-20℃ to +60℃ | ||
|
操作環境濕度 |
90%RH以下（無結露） | ||
|
安裝高度 |
1000m以下，無腐蝕性氣體、液體、粉塵 | ||
|
振動 |
20Hz以下9.80665m/s2(1G)，20~50Hz 5.88m/ s2(0.6G) | ||
產品應用案例
樓宇供水、大型風機水泵
全新產品我們現貨多，價格好，并提供長達一年的全國質量聯保期。
