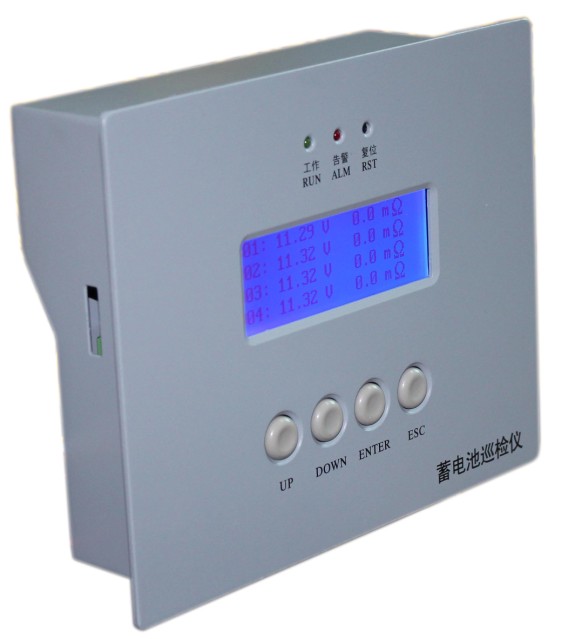

蓄電池巡檢儀系統KM-BU01
1. 概述
KM-BU01蓄電池巡檢儀是為滿足UPS、EPS、直流電源、通信電源等系統而設計的一款在線式蓄電池巡檢儀。可完成對電池組電壓、電池電流、單體電池電壓、電池內阻、電池環境溫度及電池放電計量等監測和告警功能。適用于對2V、6V、12V蓄電池進行在線監測。 KM-BU01蓄電池巡檢儀自帶24節電池巡檢功能，每個測量端口均采用光藕進行隔離。另外，可通過擴展KM-BU02電池巡檢單元實現120節電池巡檢功能。內置標準RS485通訊接口，實現上位機通訊功能。
2．功能
1、 單體電池監測具有過壓、欠壓和差壓報警功能，準確查找
故障電池；
2、 檢測單體電池電壓、電池組端電壓和電流、電池環境溫度和測量單體電池內阻；
3、 放電計量：記錄放電電壓、電流、放電容量和放電時間；
4、 完善的故障報警功能；
5、 開放式通訊協議設計，RS485串行通訊接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，實現遙測、遙信功能，可方便的與電力自動化系統對接，實現電池系統自動巡檢；
6、 系統對故障信息提供繼電器常開觸點輸出；
7、 可按現場實際情況設定巡檢電池節數并接線，如18節時只需完成BAT00至BAT18接線, 當超過24節電池時，需通過485通訊接口擴展電池巡檢單元。
3. 特點
1、 可通過擴展電池巡檢單元，實現120節單體電池電壓采集功能；
2、 最多可監測4組獨立的蓄電池組；配置靈活，操作簡單；
3、 每個電池電壓測量端口均采用光藕進行隔離確保系統安全穩定運行；
4、 通過液晶顯示屏，實現人機界面可視化操作；
5、 完善的告警處理及記錄功能，可快速查詢當前故障內容；
6、 完善的遠程通信功能，通過RS485接口實現遙測，遙信等功能。
4. 主要技術參數
1、 工作電壓：AC220V/DC80~320V
2、 單體電壓測量精度：≤±0.3%
3、 單體電壓測量范圍：0.5V~16V
4、 電池組電壓測量精度：≤±0.5%
5、 電池電流測量精度：≤±0.5%
6、 電池溫度測量精度：≤±1℃
7、 連接端口：遠程通訊接口RS485 1路
8、 智能設備接口RS485 1路
9、 單體電池采集路數 24路
10、 電池電流采集 2路
11、 電池溫度采集 2路
12、 干節點輸出 1路
13、 外型尺寸（長X寬X深）：180X142X57mm
14、 整機重量：≤ 1Kg
15、 工作環境溫度：－15℃～55℃
5、安裝尺寸 本產品采用嵌入式安裝，用戶只需在面板上開一個152*136mm的方孔，將本產品卡入其上，然后從反面擰緊螺絲即可。
