產品特點：

●0 ~ 2V電壓信號輸入

●測量精度：0.005%

●分辨率：0.01mV

●顯示方式：5位半

●電源采用DC5V供電

●支持RS-232通訊



典型應用：

●模擬信號測量、監視

●設備運行監視

●傳感器信號的測量

●工業現場數據的獲取與記錄

●模擬信號轉RS-232數字信號



產品介紹：

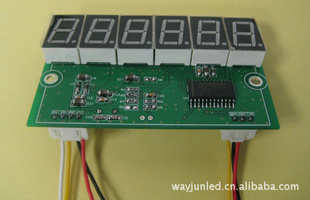

    產品采用高精度、低漂移的24位AD轉換器來測量模擬量信號，測量到的數據由單片機進行處理后輸出到LED數碼管顯示，同時，產品還支持RS-232通訊功能，可以通過RS-232接口連接到計算機，將測量數據顯示到計算機上。

    產品測量精度高，按工業標準設計，使用方便，廣泛應用在工業測量，信號監測等領域。



極限參數：⁽¹⁾

供電電源：0 ~ 5.5VDC

輸入電壓：0 ~ 2.5VDC

工作溫度：   - 45 ~ +85℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +85℃

存儲濕度：   10 ~ 95% (無凝露)



注意（1）：在超過極限參數的條件下可能會對產品造成損壞，或影響其性能。供電電源無反接保護，請不要接反。



典型參數：

(以下數據如無特殊注明，都是在供電電源為DC5V，溫度為25℃時測量的)

供電電源：5VDC（4.75 ~ 5.25VDC）

輸入電壓：0 ~ 2V

精度：0.005%

溫度漂移：±5 ppm/℃(最大±10 ppm/℃)

輸入電阻：> 1 M Ω

轉換速率：< 1S

通  訊：RS-232通訊

功率消耗：0.3W (最大0.6W)

外形尺寸： 80 mm x 47 mm x 20 mm



RS-232通訊說明：

產品可以通過RS-232接口與計算機進行通訊。通過計算機發出命令，作出相應應答。用戶可以通過串口調試助手，其他串口調試軟件或Windos超級終端來進行通訊與測試。如果測試軟件輸入不了回車鍵，請使用十六進制格式輸入命令。

出廠波特率：9600bps（可根據需要設置）



1、讀取測量數據命令

說  明：從產品中讀取測量數據。

命令格式：#01(回車鍵)

參數說明：#    分界符，十六進制為23H。

        01  模塊地址，十六進制為30H,31H。

        (回車鍵)  結束符，上位機回車鍵，十六進制為0DH。

應答格式：>(測量數據)(回車鍵)    命令有效。

         ?01(回車鍵)      命令無效或非法操作。

參數說明：>    分界符。十六進制為3EH

        (測量數據)代表讀回的測量數據。十六進制為每個字符的ASCII碼。

        (回車鍵)  結束符，上位機回車鍵，十六進制為0DH。

         ?    分界符，十六進制為3FH。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。



應用舉例：用戶命令（字符格式）    #01(回車鍵)

                  （十六進制格式）2330310D

          模塊應答（字符格式）    >+1.99999 (回車鍵)

（十六進制格式）3E2B312E39393939390D

說  明：測量到的數據是1.99999V



2、設置小數點位置命令

說明：設置產品小數點顯示的位置。

命令格式：$015VV(回車鍵)

參數說明：$    分界符，十六進制為24H。

        01  模塊地址，十六進制為30H,31H。

        5  設置小數點位置命令，十六進制為35H。

VV  01~06，表示小數點從第一位到第六位。十六進制為每個字符的ASCII碼。

        (回車鍵)  結束符，上位機回車鍵，十六進制為0DH。

應答格式：!01(回車鍵)  命令有效。

?01(回車鍵)命令無效或非法操作

參數說明：!    分界符，表示命令有效，十六進制為21H。

        ?    分界符，表示命令無效，十六進制為3FH。

        01  代表輸入模塊地址。

        (回車鍵)  結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。



應用舉例：用戶命令（字符格式）    $01501(回車鍵)

                  （十六進制格式）2430313530310D

          模塊應答（字符格式）    !01 (回車鍵)

（十六進制格式）2130310D

說  明：該命令把小數點位置設在第一位。



外形尺寸與接線說明：(單位：mm)
