1. 產品簡介

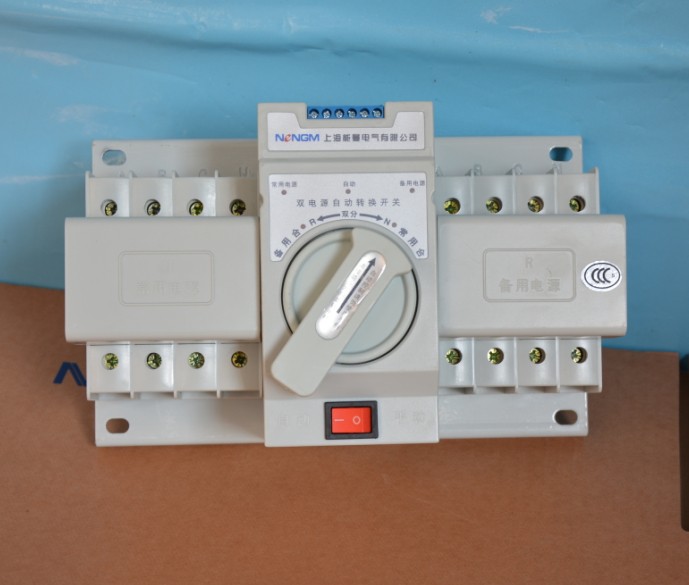

上海能曼電氣NMQ3N-63型雙電源自動轉換開關電器(以下簡稱轉換開關)內部元件采用高端電機，高端D型小型斷路器，適用于交流50Hz或60Hz，額定工作電壓400V，額定工作電流63A及以下的雙回路供電系統�？筛鶕�需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能，同時還具備消防、雙分和輸出合閘信號功能。特別適用于需要消防要求的寫字樓、商場、銀行、車站、醫院及高層建筑照明線路的安裝使用。
產品符合GB/T14048、11標準。
2.型號及含義

3.產品特點
▲結構合理，體積最小，外形美觀，配有防護罩，供電更加安全可靠。
▲保擴功能齊全，具有短路，過載、缺相、欠壓等保護。
▲無噪聲運行，節能降耗安裝方便，操作簡單，性能可靠穩定。
4.操作與安裝
根據設計電路實際需要接好常用電源和備用電源的進出線、零線。兩臺斷路器出線端并聯、但相序必須一致(見接線圖)。
如斷路器為3極時，必須將零線接到轉換開關的零線端子上(6.2圖中常用零線與備用零線分別接到2#及4#接線端子上)。
5.正常工作條件
轉換開關是由兩臺微型斷路器與電動機和機械轉動裝置組合成套一體并通過控制器對兩路電源進檢測，當電路發生異常，控制器對檢測結果作出邏輯判斷，根據控制器指令驅動操作機構分閘或閘，從而保證對負載安全可靠地供電。
接通與分斷能力

•額定短路分斷能力：3kA
•額定短路接通能力：3kA
•轉換時間：≤3s
•轉換開關的控制電壓為AC230V
•轉換開關的機械壽命(常用與備用的轉換)為3000次，電壽命為1500次
•額定絕緣電壓：U=500V
•額定工作電流：10A、16A、20A、25A、32A、40A、63A。
•一般情況下：轉換開關具有自投自復功能，而且常用電源優先的原則。如果特殊場合需用自投不自復的轉換開關時，用戶與制造
