PTC線性熱敏電阻
特點
LPTC線性熱敏電阻的阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。

①、什么叫溫度系數
答:溫度系數是指線性熱敏電阻隨溫度的升，降相應的阻值高，低變化率。例:常溫(25度)1K  300OPPM的熱敏電阻，每溫度變化1度，阻值變化0.3%,當溫度由25度升至105度時，阻值由lK變?yōu)閘K X(l+0.3%X(l05-25))=1.240K。溫度系數越大，阻值變化率也大。 阻值變化率除了由廠家生產時由溫度系數決定，用戶在電路設計時也可以增大集成放大器的增益，增大變化率(PPM);用普通電阻與熱敏電阻串、并聯，可降底變化率 (PPM)。
②、什么叫正溫度線性熱敏電阻?
答:普遍熱敏電阻部存在阻、溫的非線性變化，需要設計線性補償電路。本產品能在-40度-250度區域內保持阻、溫的線性變化，從而簡化電路。目前，普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這萬面的應用領域。
③、設計、試用該產品時還有什么萬便之處?
答:同一檔溫度系數的熱敏電阻可以串、并使用，其阻溫特性不變，例:lK 2OOOPPM，可串聯成2K 2O0OPPM或并聯成500Ω 20OOPPM，給電路實驗提供萬便，可以獲得最佳數據，便于訂單，批量生產。

應用范圍

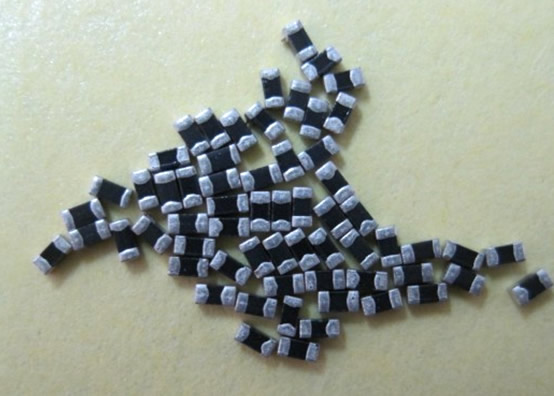

1.SMD線性熱敏電阻特性：
·體積小
·無引線,適合高密度表面貼裝
·優良的可焊性及耐熱沖擊性
·適合波峰焊及再流焊
2.PTC貼片線性熱敏電阻用途：

·半導體陶瓷電容、液晶顯示、晶體管及移動通訊設備用石英振蕩器的溫度補償?shù)刃铚囟妊a償?shù)母鞣N電路,精密電路和晶振器溫度補償
·可充電電池的溫度探測,汽車工業溫度檢測及控制
·計算機微處理器的溫度探測,家用電器的溫度檢測及控制，醫療器械溫度檢測及控制制
·微馬達調速控制

規格型號	阻值范圍	阻值精度	溫度系數	溫度系數公差	額定功耗
	（Ω）at25℃		PPM/℃		（W）
CMZL0603-101	100	±1%,±5%	1500、2000、2500、3000、4000	±10%	0603(1608):1/16 0805(2012):1/10 1206 (3216):1/8
CMZL0603-391	390
CMZL0603-471	470
CMZL0603-561	560
CMZL0603-681	680
CMZL0603-102	1K
CMZL0603-202	2K
CMZL0603-302	3K
CMZL0603-332-CMZL0603-103	3.3K~10K
CMZL0805-101	100
CMZL0805-391	390
CMZL0805-471	470
CMZL0805-561	560
CMZL0805-681	680
CMZL0805-102	1K
CMZL0805-202	2K
CMZL0805-302	3K
CMZL0805-332-CMZL0805-103	3.3K~10K
CMZL1206-101	100
CMZL1206-391	390
CMZL1206-471	470
CMZL1206-561	560
CMZL1206-681	680
CMZL1206-102	1K
CMZL1206-202	2K
CMZL1206-302	3K
CMZL1206-472	4.7K
CMZL1206-562	5.6K
CMZL1206-622-CMZL1206-203	6.2K~20K
