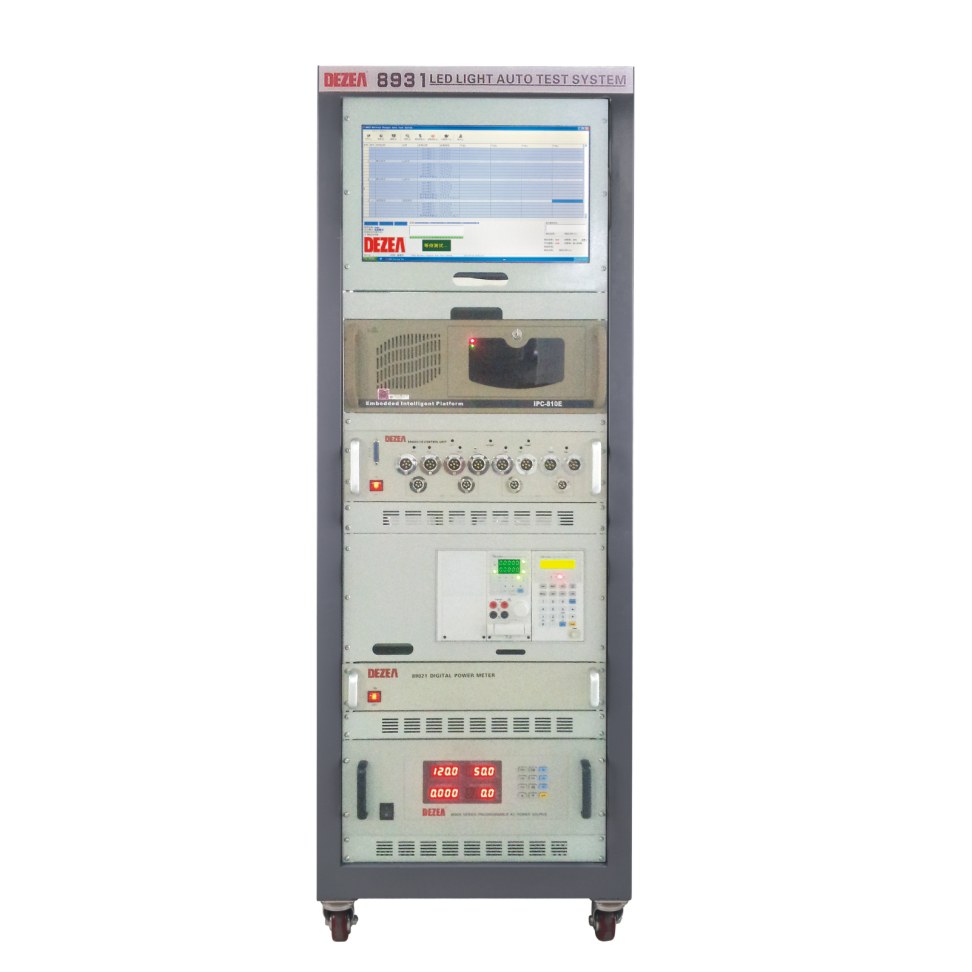

8931 LED燈具自動測試系統
地區城市：廣東省 －東莞市 更新時間：2014-10-28 18:35:22
聯 系 人： 童靜 有效期限：2015-10-27 10:01:49
公司名稱：東莞市德字電子有限公司
電子信箱：515496161@qq.com 聯系電話：13925563968
產品特點：Product features
1、專用LED燈具自動在線測試系統，測試效率高，數據精確；
2、自動線尺寸適中，不占用空間；
3、支持交流電及直流電測試；
4、可測試各方向光強度均勻性；
5、可測試閃爍；
6、支持調光功能量測；
7、支持電氣安全量測；
8、支持后段功能擴展。
產品優勢：Product advantage
一、測試項目：
1、光能量特性量測；
Lm, lm/w, LED operating frequency (Flicker)；
2、光色特性量測；
CIExy, Duv, CIEu'v', CCT, CRI；
3、電源特性量測；
AC mode : Power factor (PF), Irms, Vrms, THD；
DC mode : Forward voltage。
二、量測原理：
系統采用單晶硅太陽能板(mono-crystalline silicon solar cell)為光偵測器，在待測物周圍適當布滿，如圖一的燈泡測試與圖二的燈管測試結構，利用太陽能板的光電轉換原理，以及太陽能板相對大面積與成本較低廉之特點，不僅大幅縮減了量測設備尺寸，也大幅提升了測試速度，含上下料件時間在內，每顆LED燈泡的所有光電參數測試可在六秒鐘內完成，實現了在生產在線測試的可能性。
8931 LED燈具自動測試系統-22.gif
（球泡燈量測模塊示意圖）
8931 LED燈具自動測試系統-33.gif
（燈管量測模塊示意圖）
8931 LED燈具自動測試系統-44.gif
（單晶硅太陽能板波長響應）
三、系統框架：
在LED照明市場推廣過程中，各國政府無不推行各相關標準規范，如美國的能源之星計劃，便要求LED照明廠家提供光電參數規格予消費者，諸如光通量流明(lumen)、功率因子(power factor)、色溫(CCT)、演色性(CRI)、發光效率(efficacy, lm/W) 等等，所以一完善的生產量測設備，需有能力能完成這些所有的光電參數量測。因此，此量測系統包含了交流電源、數字功率表、直流電源、與光學量測模塊。光學量測模塊如上述圖一與圖二所示，模塊根據待測物尺寸做適當設計，于模塊內側各面貼附太陽能板做為光偵測器，并配備有光譜儀與多信道光纖，如圖六所示，用以量測顏色相關參數。
以球泡燈量測設備為例，其系統架構如圖四，光學量測模塊如圖五所示。其中各模塊之功能如下：
交流電源：提供待測物交流電源；
直流電源：提供待測物直流電源；
數位功率表：量測相關電性參數；
光學量測模塊：提供光學參數量測之光路與工具；
光譜儀：量測顏色相關參數。
8931 LED燈具自動測試系統-55.gif
（量測設備系統框架）
技術指標：Technical specifications
8931 LED燈具自動測試系統-11.gif
產品用途：Product use
各種LED燈具。
訂購信息：Ordering information
8931 LED燈具自動測試系統
