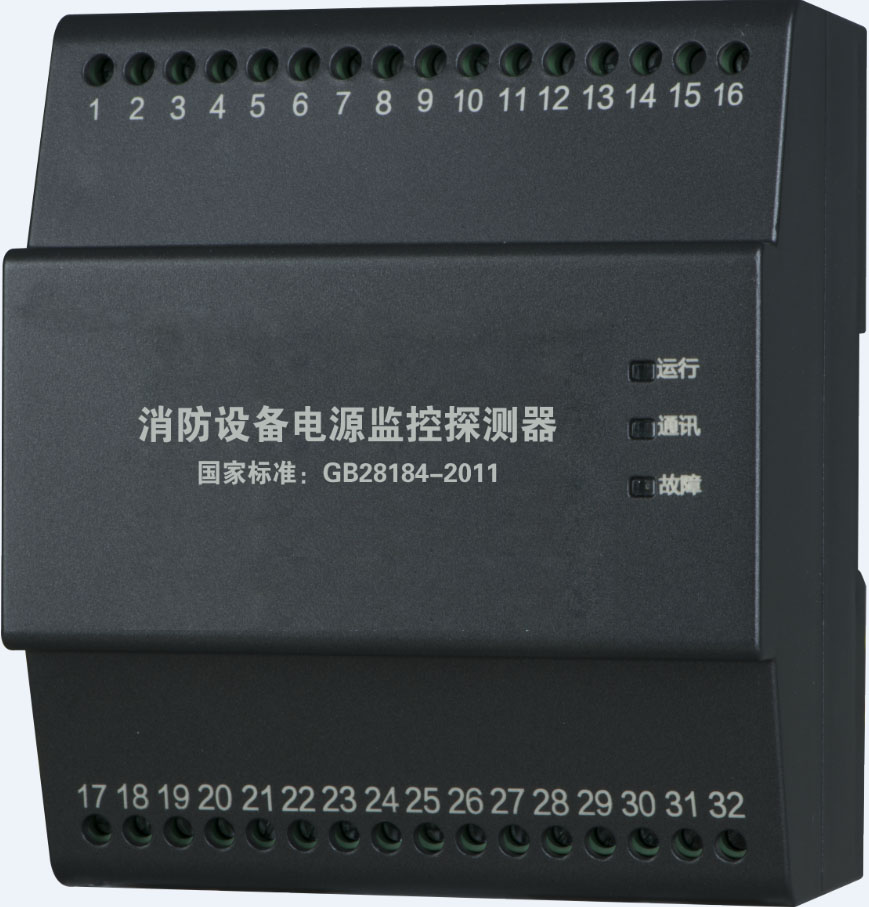

SIWOFB SIWOFA 系列消防設備電源監控系統由消防設備電源狀態監控器主機(以下簡稱監控器主機)、消防設備電源狀態監控器模塊(以下簡稱監控器模塊)及各類傳感器三大部分組成。 主要功能及特性： 　　◎監控消防設備電源三相交流電壓、三相交流電流、剩余電流、溫度及開關狀態功能; 　　◎有欠壓、過壓、過流、缺相、剩余電流超值及超溫等報警功能; 　　◎監控模塊本身有聲、光報警功能、報警值設定功能、記錄查詢功能及自檢功能; 　　◎?qū)崟r(shí)顯示消防設備電源運行狀態參數及故障報警參數; 　　◎可設置報警閾值、地址、電流互感器類型等參數; 　　◎可與監控消防設備電主機通訊、數據實時傳輸?shù)街鳈C(jī); 　　◎一組常開輸出端子，一組常開輸入端子。(可以采集開關狀態) 　　適用范圍： 　　交流單、三相消防設備配電回路。 　　主要技術參數 　　主要監控報警功能及范圍 　　注： 　　1：交流電流采樣用外接交流電流互感器，共分3檔100A225A400A輸出均為100mA。 　　2：交流電壓采樣直接取A、B、C、N到模塊內部降壓(不用電壓互感器)，采樣范圍AC20V---285V。 　　3：剩余電流采樣采樣零序互感器1A:0.4mA。 　　4：溫度采樣用PT1000 鉑電阻。 消防設備電源監控系統 　　設計依據 　　《消防控制室通用技術要求》 GA 767-2008 　　《建筑設計防火規范》 GB 50016-2006 　　《智能建筑設計標準》 GB/T 50314-2006 　　《民用建筑電氣設計規范》 JGJ 16-2008 　　產品執行標準 　　《消防設備電源監控系統》 GB28184-2011 　　1、 國家標準化管理委員會近期批準發布的，該標準在2012年8月1日開始實施。 　　2、 消防設備電源監控系統是建筑消防系統的重要組成部分，由消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備組成。系統通過傳感器采集現場消防設備的電壓/電流信號，傳輸給消防設備電源狀態監控器，監控建筑中所有消防設備的主電源和備用電源工作狀態，在電源發生過壓、欠壓、過流、缺相等故障時能發出報警信號，以保證建筑消防系統內各消防設備的供電正常，從而確保消防系統穩定運行。 　　3、 GB28184-2011《消防設備電源監控系統》規定了消防設備電源監控系統的定義、組成、技術要求、試驗方法、檢驗規則和標志等。標準對消防設備電源監控系統的主要部(器)件性能、基本功能、采集輸出信號的電壓和誤差、外殼防護性能、絕緣電阻、電氣強度、電磁兼容性能、耐氣候、機械環境適應性能、產品說明書等提出了具體的要求。 　　該標準為首次制定，標準的技術要求和試驗方法先進、合理，可全面科學地考核消防設備電源監控系統的整體性能，確保其有效性和可靠性。該標準的發布，對于推動消防設備電源監控系統的廣泛應用，加強產品質量監督和管理將發揮重要作用。 　　　消防設備電源 — 各類消防設備供電的交流或直流電源，包括主電源和備電源。 　　消防設備監控系統 — 用于監控消防設備電源的工作狀態，在電源發生過壓、欠壓、缺相、錯相、過流等故障時能發出報警信號的監控系統。有消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備組成。 　　適用范圍 　　適用于新建、擴建及改建的工業與民用建筑內消防設備電源監控。消防設施及設備包括：消防控制室、火災自動報警系統、消火栓系統、自動噴水滅火系統、氣體滅火系統、泡沫滅火系統、干粉滅火系統、防排煙系統、防火卷簾、消防電梯、應急廣播、應急照明等。 　　監控系統結構及組成 　傳感器分為電流互感器、剩余電流互感器、溫度傳感器;電壓信號采樣直接取A、B、C、N到模塊內部降壓，故不需要配置傳感器。 　　通過傳感器對消防設備電源的工作狀態參數(電壓、電流、剩余電流、配電箱體內溫度等基本參數)進行動態采集并將采集的信號傳輸至監控器模塊，采集參數實時顯示于監控器模塊液晶屏上，方便工作人員及時觀察電源狀態參數的變化。分布于各個所需監控點的監控器模塊和監控器主機之間以二總線的連接方式組成一個整體的網絡，此網絡即為消防設備電源監控系統。監控器模塊的電源由監控器主機提供。 詳細參數請咨詢：陜西億利通電氣科技有限公司
