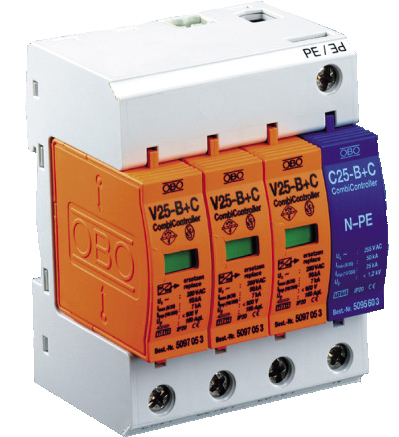

OBO V 25-B+C, V 25-B+C/...+NPE 電源防雷器產品：功能和應用領域雷電浪涌保護器V 25-B+C依據VDE 0185,Part 1和Part 100的要求，而設計的一種雷電保護等電位連接器。該裝置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等級為B+C級保護器的要求。在建筑物雷電保護安裝工程中，它保證了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直接雷擊雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。 V 25-B+C/3+NPE（B+C等級）可用于TN-C-S，TN-S，TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的最新需求設計而來的，允許成對保護器簡單、安全的安裝。高性能浪涌保護器OBO V 25-B+C有一個特別的壓敏電阻電路，裝置內含良好非線性特性（а>30）的氧化鋅壓敏。即使電路出現高能電涌，設備也能得到最大程度的保護。甚至當電涌電流達到60 kA時，保護器的電壓仍低于1.5 kV。因此，該保護器能夠承受直擊雷的部分雷電流。在過載情況下，保護器內置的熱感斷路器可以將保護器模塊從主電路中脫離出來，保證供電系統正常工作，與此同時狀態顯示視窗由綠色變?yōu)榧t色。 OBO電涌保護器V 25-B+C不僅能承受高通流容量的雷電流，同時具有低的保護電壓的特性，能夠作為一個B+C聯合保護器使用。特性一覽表 V 25-B+C 使用優點帶標志端子,安裝簡便 可以應付頻繁的電涌電流的沖擊 B+C聯合保護器，應用于建筑物整體空間較小的場合 只在總配電柜內安裝一套保護器可插拔式部件 保護器模塊損壞后可以帶電插拔更換內部連接的保護器底座，1到4片的底座及模塊數 容易安裝熱感斷路器和視窗指示裝置 對保護器的工作狀態一目了然帶NPE火花間隙模塊的保護器 使用范圍廣（適用于TN、TT和IT電網），結構更安全 V 25-B+C/NPE 具有反向插入保護 保證保護器模塊簡單、專業的安裝安裝 OBO V 25-B+C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。技術參數 B+C登記電涌保護器型號 V 25-B+C 150 320 385 最大持續操作電壓 UC AC （最大允許操作電壓） UC DC 150 V~ 200 V~ 330 V~ 410 V~ 385 V~ 505 V~ 雷電保護區 0→2 等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 B+C Ⅰ級→Ⅱ級 測試標準 IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 按照DIN VDE 0675 Part 6 A1+A2的測試電流標稱放電電流 In（8/20） 30 kA 整體最大放電電流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 50 kA 100 kA 150 kA 200 kA 最大放電浪涌電流（8/80）根據Vds 2031 V 25-B+C/4 Imax 100 kA 電涌電壓測試（10/350）（按照IEC 61312-1(02.95)設定的雷電流參數）脈沖電流 Iimp 電量 Q 單位能量 W/R 8 kA 4 As 16 kJ/Ω 7 kA 3.5 As 12 kJ/Ω 7 kA 3.5 As 12 kJ/Ω 1 kA(8/20)時的電壓保護水平 Up 5 kA(8/20)時 Up In時 Up ≤450 V ≤500 V ≤600 V ≤750 V ≤850 V ≤1150 V ≤1.0 kV ≤1.2 kV ≤1.5 kV 響應時間 TA <25 ns 短路耐受能力25 kA時的最大后備保險絲 60 A gl/gG 連接線橫截面積 2.5-25 mm2（多股軟線，連接端加護套） 2.5-35 mm2（單股、多股線） 安裝位置 35 mm導軌（符合EN 50022） Ip等級 IP 20 溫度范圍 υ -40℃到+85℃ 模塊NPE 標稱電壓 UN C 25-B+C/NPE 230 V/50-60 HZ 100 V下的絕緣電阻 Rins
