效率描述

≥70 %

穩定性描述

穩壓精度

Umax=100%，Umin=95%（Umax、Umin只在輸出電壓為可調模式下存在）

短路

打嗝模式，異常條件移除后可自動恢復

過溫度

關斷輸出電壓，溫度下降后可自動恢復

MTBF

≥100000 H（25 ℃測試條件下）

特點描述

寬頻電壓輸入范圍

輸出低噪聲

可調試（包括PWM數字平均電流調節方式）

多重保護功能：短路保護、過壓保護、過溫保護

小型結構設計、調光線性好

型號

輸出參數

結構模式

備注

功率W

可調電壓V

最大電流A

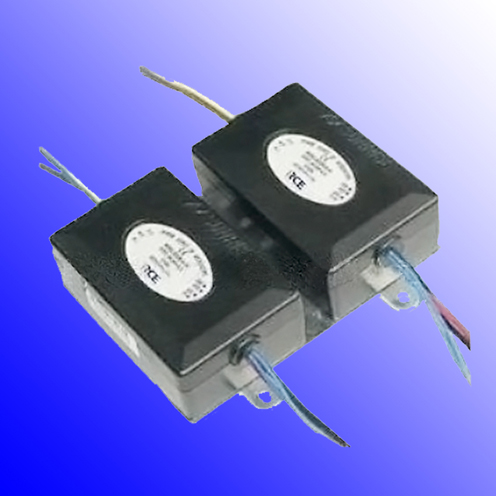

SRX15D-12-001

15+15

（3.3-12）*2

1.25*2

塑膠外殼金屬底板

應用于體視顯微鏡、鹵素燈燈源

SRX20D-12-001

20+20

（3.3-12）*2

1.7*2

塑膠外殼金屬底板

項目名稱

內容說明

輸入?yún)��?shù)

輸入電壓

AC 100-240 V

工作頻率

50/60 HZ

環境參數

工作溫度

（-10）-50 ℃

工作濕度

30-90% RH

儲存溫度

（-30）-80 ℃

儲存濕度

20-95% RH

安規參數

耐壓

I/P-O/P：3000 VAC /5 S；I/P-FG：3000 VAC /5 S；O/P-FG：1500 VAC /5 S

絕緣阻抗

I/P-O/P、I/P-FG、O/P-FG：100 MΩ/S （500 VDC，25 ℃，70% RH測試條件下）

其他

外形尺寸

83.5*110*30mm
