Vishay推出新型Bulk Metal®箔電阻及其代替器件

器件經經嚴格軍標認證

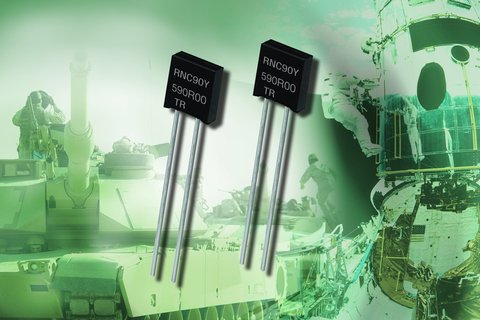

QPL RNC90Y和非QLP S555高可靠性箔電阻具有±0.005%的負載壽命穩定率、
±0.005%的容差和高達25kV的ESD免疫能力

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，已將其QPL RNC90Y系列高可靠Bulk Metal®箔電阻的容差減小到±0.005%。如果設計者需要的電阻阻值比QPL規定的范圍更高或更低，但是要求具有同樣的性能，也可采用非QPL版的S555器件。

    憑借于R級電阻的高可靠性，RNC90Y通過了MIL PRF 55182/9軍標認證，該標準主要針對需要更嚴格容差、更低溫度系數和更好的長期穩定率等高級性能的軍工和航天應用。這些電阻可以在整個溫度變化范圍、加負載、頻率漂移和短時過載的情況下保持其阻值不變，這種特性是業界其他產品所無法企及的。設計者會發現，RNC90Y器件的穩定率比薄膜和厚膜電阻高幾個數量級(百萬分之一的變化對百分之幾的變化)

    這種增強器件提供了4.99Ω～121kΩ的寬阻值范圍，在+125℃下工作2000小時后的負載壽命穩定率為±0.005%。Vishay的箔電阻不僅限于提供標準數值的產品，也可以提供“用戶所需”數值的產品(如100.123kΩ對100kΩ)，且無需額外的成本和交貨時間，因此Vishay可以把S555做為RNC90Y的替代產品提供給用戶。

    非QPL版的S555電阻采用了特殊的調節工藝，提供給那些需要更高或更低阻值，同時也需要與RNC90Y相同或更好性能的客戶來使用。通過認證和未認證的型號均是在同樣的生產線上制造出來的，采用同樣的制造工藝、批號控制和調節，并且是100%進行了Group A篩選。認證型號還接受了MIL Group B和C標準的額外測試。

    這兩種電阻在+70℃和+125℃下的額定功率為0.6W和0.3W，最高工作電壓為300V。每種器件的尺寸為0.105英寸 x 0.300英寸(2.67mm x 7.62mm)，高度為0.326英寸(8.28mm)，典型重量為0.6g。

    采用其他技術的電阻需要數秒鐘乃至數分鐘才能達到穩態的熱穩定，而RNC90Y和S555器件幾乎可以立刻達到熱穩定，時間還不到1秒鐘，短到1ns的上升時間幾乎無法測量，而且沒有振鈴現象。這些用于模擬應用的終極電阻能夠應付地上和地下各種非常規的環境條件，且漂移極小。這些電阻的結構保證了高水平的可靠性，能夠更好地抵御熱沖擊、潮濕、機械沖擊和振動。

    這些電阻具有絕佳的ESD免疫能力，可承受25kV的靜電放電，提高可靠性，并實現無感(< 0.08 μH)和無容設計。RNC90Y只提供錫鉛合金端子，引腳間距為0.15英寸，引腳間距為0.2英寸的型號是RNC90T。

    RNC90Y和S555電阻現可提供原型樣品，并已實現量產，供貨周期為八周。可在5天內提供用于設計驗證原型的標準等值產品。

    VISHAY簡介

    Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使 Vishay 成為了全球業界領先者。有關 Vishay 的詳細信息，敬請瀏覽網站 www.vishay.com。

    Bulk Metal ® 是 Vishay Intertechnology, Inc. 的注冊商標
