凌力爾特近日推出可變?cè)鲆娣糯笃?(VGA) LTC6412

擁有 31dB 模擬控制范圍的 800MHz VGA
從 3.3V 電源獲得 35dBm OIP3

   加利福尼亞州米爾皮塔斯 (MILPITAS, CA) 凌力爾特公司 (Linear Technology Corporation) 近日推出 800MHz 模擬控制的可變?cè)鲆?STRONG>放大器 (VGA) LTC6412，該器件具有卓越的噪聲和失真性能、增益符合性以及增益平坦度。該器件的增益控制是高度線性的。LTC6412 具有僅為 0.45dB有保證的最大符合性誤差，這比同類解決方案有極大的改進。
   LTC6412 為從 1MHz 至 500MHz 工作而優化，提供從 -14dB 至 17dB 的連續增益調節。就所有增益設定值而言，3 階輸出截取點 (OIP3) 在 240MHz 時為 35dBm。LTC6412 還在整個增益范圍內實現了恒定輸出噪聲水平，在最大增益設定值時噪聲指數 (NF) 僅為 10dB。這導致恒定 SFDR 特性，在整個增益控制范圍內，于 240MHz 時保持高于 120dB。因此 LTC6412 非常適用于接收器 IF 鏈路中的自動增益控制 (AGC)。

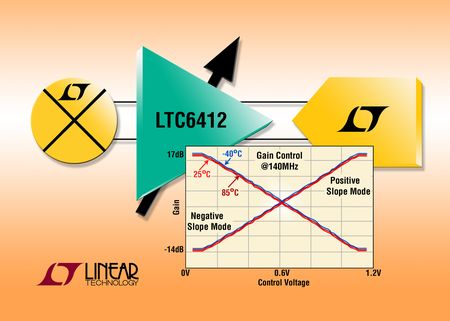

   該器件的增益用正或負斜率的控制電壓控制。采用負增益斜率模式時，增益控制斜率在 140MHz 時約為 -32dB/V，控制范圍為 0.1V 至 1.1V。
   LTC6412 在 3.3V 電源時僅消耗 110mA 電流，在與諸如 LT5557 等其它低壓混頻器、LTC6400 和 LTC6416 等 ADC 驅動器、以及 LTC2208 等 ADC 配合使用時，實現了一個低功率、緊湊型解決方案。它還包括一個停機引腳，從而就斷電或休眠模式而言，將電流消耗降至低于 1mA。
   LTC6412 采用 4mm x 4mm 24 引腳 QFN 封裝。以 1,000 片為單位批量購買，價格為 4.69 美元，LTC6412 提供了商用級和工業級版本。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LTC6412
• 800MHz -3dB 小信號帶寬
• 連續可調增益控制
• -14dB 至 +17dB 對數線性 (Linear-in-dB) 增益范圍
• 就全部增益設定值而言，在 240MHz 時具 35dBm OIP3
• 在最大增益時具 10dB 噪聲指數
• 2.7nV/√Hz 輸入?yún)⒖荚肼?BR>• 差分輸入和輸出
• 就全部增益而言具 50Ω 輸入阻抗
• 從 3V 到 3.6V 的單電源工作
• 110mA 電源電流
• 4mm x 4mm x 0.75mm 24 引腳 QFN 封裝

凌力爾特公司簡介
   凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn 。■
