安科瑞能效管理系統在瑪鋼低壓的應用
徐霜1
1安科瑞電氣股份有限公司，上海 嘉定 201801；
摘要：介紹安科瑞能效管理系統，采用智能電力儀表采集10KV配電現場的各種電參量。系統采用現場就地組網的方式，組網后通過現場總線通訊遠傳至監控后臺，通過能效管理系統實現對變電所配電回路用電的實時監控、分析及管理。
0 概述
濟南玫德鑄造有限公司始建于1962年，現已發展成為擁有一個總廠、三個分廠、一個獨立核算的鋼管公司、一個科技園，生產、供應管道流體配件和電力金具鑄鐵件的大型企業集團。實力強大。全球同行業，生產規模最大、品種規格最全、銷售區域最廣。針對不同市場供應管道、閥門、管件、電力金具等產品，提供水處理、消防、空調制冷、礦山、機械、設備、電力等服務。
該工廠主要有1路10KV進線、5路變壓器（10KV/0.4KV）及若干0.4KV饋線回路。
1、客戶需求

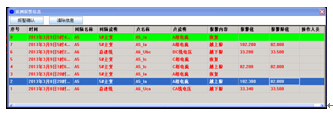

公司每年在用電方面的投入成本比較大，主要對用電質量和用電明細均不明確，對用電管理人員造成了很多困惑，根據其實際情況提出以下需求： 1.變壓器的電流越限時無法實時被管理人員得知，安全用電存在隱患，系統需能實現短信告警功能。
2.該工廠工人為3個班組，人工抄表無法精確到具體每個班組的用電量，無法真正實現內部績效考核。

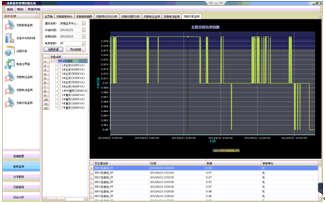

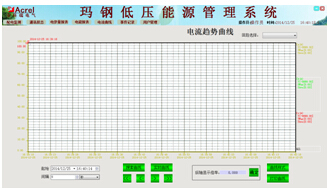

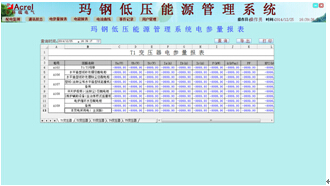

3.需實時監測變壓器的實時電流、電壓、功率及能耗波動情況。
4.能夠查看具體某個回路或幾個回路每天的用電量，并可進行對比，形成餅圖、棒圖的形式。

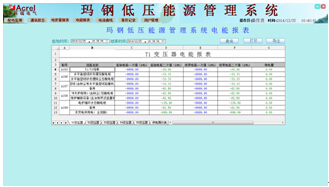

5.每個變壓器均可查看當日能耗、昨日能耗及同期能耗值。
6.系統可實現同比、環比分析功能。
7.系統可遠程訪問，使管理人員隨時可查看工程系統用電回路工作狀態。
根據用戶需求，需要對瑪鋼低壓10KV變電所建立能效管理系統（主要是數據的實時監控及能耗數據處理分析），在10KV變電站隔壁的值班室內設置監控平臺，對改造后的回路實時監測、統計、分析，以保證用電的安全、可靠和高效。
安科瑞能效管理系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控、集中管理及能效分析。
2、系統結構描述
本監控系統采用分層分布式結構，即站控層，通訊層與間隔層；如圖（1）所示：

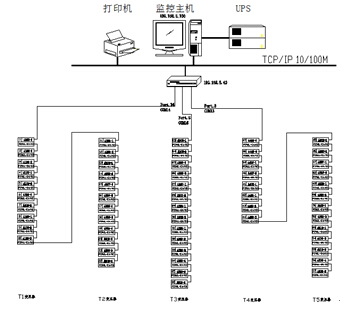

圖（1）能效管理系統網絡拓撲圖
間隔設備層主要為：智能電度表、開關量、模擬量采集模塊和框架斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。

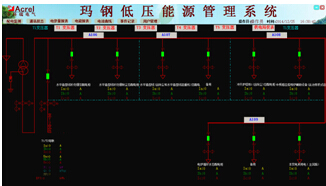

站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機、短信報警模塊、報警蜂鳴器等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
改造后增設的智能電度表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。
RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。
