Acrel-2000電力監控系統在平頂山中選自控系統有限公司的應用
徐霜
安科瑞電氣股份有限公司，上海 嘉定 201801；
摘要：介紹平頂山中選自控系統有限公司，采用智能電力儀表，采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000型電力監控與電能管理系統實現變電所配電回路用電的實時監控和管理。
0 概述
平頂山中選自控系統有限公司(以下簡稱中選自控)是中煤國際工程設計研究總院 （以下簡稱中國煤國際）的全資二級子企業，是中國煤炭科工集團公司（以下簡稱中國煤炭科工）的三級子企業，是中國煤炭協會選煤分會理事單位，位于河南省平頂山市。
本次項目為平頂山中選自控系統有限公司低壓變配電所部分的電力監控系統。
1 需求分析
現場共有一座0.4KV配電室。電力監控系統需要實現數據集中管理、分析處理。軟件大概功能要求如下：
電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示。各回路子畫面上顯示該回路各電參量、回路名稱、電流越限值等信息。

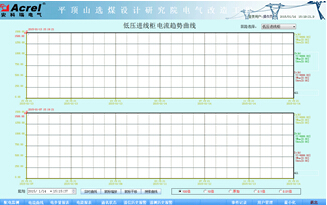

對各回路的電流繪制趨勢曲線，便于分析該回路配電運行工況。

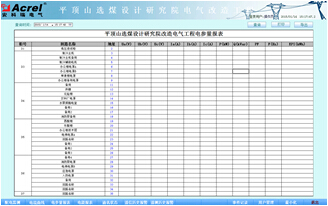

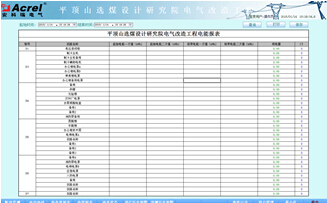

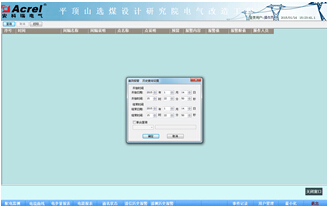

對各回路的電能集抄功能，并可生成時間段內符合客戶管理需求的用電報表。
本技術條件適用于平頂山中選自控系統有限公司的0.4KV配電室低壓柜。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限于此，其技術性能應滿足對配電室數據監控的要求。
2 系統方案
監控系統主要實現平頂山中選自控系統有限公司變電所的0.4kV配電系統進行用電監控與電能管理。監控范圍為變電所T1變壓器的低壓進線柜、聯絡柜、饋線柜儀表進行遠程實時監控和電能管理。系統接入變電所33只多功能電力儀表，分1條總線，總線直接接入本變電所內采集設備，從而在監控主機上實現總線上儀表與監控主機的數據連通。如下圖所示：站控管理層、網絡通訊層和現場設備層。

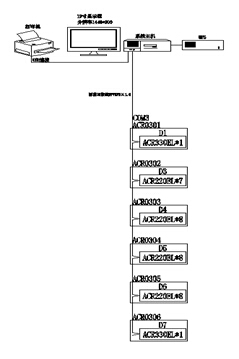

網絡拓撲圖
1）站控管理層
站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在主要指置于值班室的工控機、顯示器、UPS等。
2）網絡通訊層
通訊層主要是由USB/485、以太網設備及總線網絡組成。USB/485主要功能是監測現場智能儀表；以太網設備及總線網絡的主要功能是實現數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。
3）現場設備層
現場設備層是數據采集終端，主要由智能儀表組成，智能儀表通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接該配電間監控主機進行組網，實現遠程數據采集。

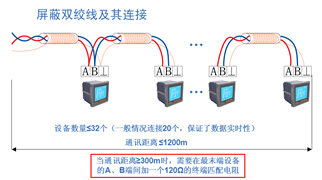

智能儀表現場連接示意
現場儀表以手拉手方式通過屏蔽雙絞線(RVVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在32只左右，然后將數據上傳至USB/485，進而將數據上傳至當地監控終端。具體連接示意圖如下所示：
低壓進線和饋線回路采用多功能儀表，它能測量所有常規電力參數，如：三相電壓、電流、功率因數、頻率、有功電度、無功電度。
3 系統功能
功能特點

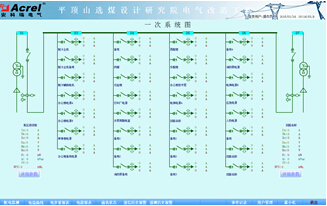

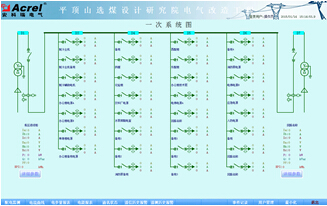

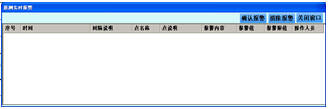

系統開機后會通過點擊相應的快捷方式圖標，即可進入操作系統和電力監控系統。本系統采用全中文界面，操作簡單方便；運行穩定可靠。點擊相應快捷按鈕即可進入相應的系統功能模塊；系統具有一次系統圖顯示，模擬圖顯示和網絡結構圖顯示；系統提供了友好的人機交互界面，一切操作均可在界面上進行，而且具有遠程顯示功能。

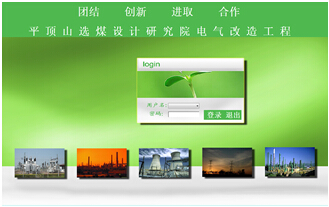

登錄界面
點擊桌面上的“平頂山選煤設計研究院電氣改造工程變電所電力監控系統”，軟件開始運行。初始界面為“登錄界面”，選擇用戶名，輸入對應的密碼，點擊登錄按鈕，才可進入監控系統界面，查看監控數據，否則無法查看。用戶名分為“管理員”和“操作員”，兩者權限不同，操作員只能操作部分功能，管理員擁有最高權限。
進入監控系統界面后，會發現整個界面分為三塊，標題界面、配電系統界面和菜單切換界面。
在菜單切換界面中含有最小化及退出2個快捷功能。當選擇退出時，系統將彈出如果點擊確認，則退出所有程序；如果點擊取消，則不會對系統操作。
菜單切換界面
在軟件窗口最底部是菜單切換界面，該界面排的7個按鈕為系統各個功能切換按鈕。
通過點擊菜單切換界面上的功能按鈕，就可進入相應的功能界面。
配電監測
配電監測功能說明
