徐霜

安科瑞電氣股份有限公司 上海嘉定

    摘要：本文簡述了消防設備電源監控系統的組成原理，分析了消防設備電源監控系統在應用中的設計依據和相關規范。通過安科瑞消防設備電源監控系統在無錫SK海力士W17危險品倉庫項目的實例介紹，闡述了消防設備電源監控系統功能的實現及其重要意義。

    0 項目概述

    無錫SK海力士位于江蘇無錫新區出口加工區，為獨資建造的世界一流的存貯器制造企業。本項目設計范圍為W17危險品倉庫消防負荷雙電源回路，共1臺雙電源配電箱。本項目在消防負荷配電箱內安裝雙電源電壓信號傳感器，消防設備電源狀態監控器設置于倉庫消防控制室內，系統采用總線形式組網。本項目后臺圖形顯示裝置設置于消控中心，消防設備電源監控器通過轉發將數據上傳至后臺圖形顯示裝置。

    1 用戶需求

    本項目要求消防設備電源監控系統能通過對無錫SK海力士消防設備的供電電源的故障和異常狀態進行監控，及時報警提醒相關人員消除這些隱患，防止發生火災時，消防設備無電可用，設備不能正常投入使用。

    為便于值班監控管理，中央主機應具有以下主要功能：

    1)按照配電圖紙，對各回路消防設備進行監控，掌握消防設備電源的運行情況。

    2)消防設備電源監控系統內部能夠實現統一的監控平臺，能夠得到系統內部全部參數的實時數據；對整個消防設備電源監控系統的智能化管理，能夠通過檢測消防設備電源的電壓狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相等故障信息。

    3)主機對監控報警和故障報警事件應具有實時打印事件編號、監控部位、事件性質、報警參數及日期時間等數據的功能。報警事件數據應專門儲存，有獨立的查詢界面，并不可修改，以供故障責任分析之用。

    4)除以上條款要求外，主機的其它功能和性能尚應符合國標GB 28184-2011 《消防設備電源監控系統》的規定及GB 25506-2010 《消防控制室通用技術要求》的標準。

    2 引用標準

    系統的設計滿足以下所列制造和試驗標準：

    1.ISO/IEC11801 《國際綜合布線標準》

    2.GB/50198 《監控系統工程技術規范》

    3.GB28184-2011 《消防設備電源監控系》

    4.GB25506-2010 《消防控制室通用技術要求》

    5.GB/T 50314-2006 《智能建筑設計標準》

    6.GB50016-2006 《建筑設計防火規范》

    7.GB50303-2002 《建筑電氣裝置工程施工質量驗收規范》

    8.JGJ 16-2008 《民用建筑電氣設計規范》

    9.GB50052-2009 《供配電系統設計規范》

    10.GB50054-2011 《低壓配電設計規范》

    3 解決方案

    3.1系統結構

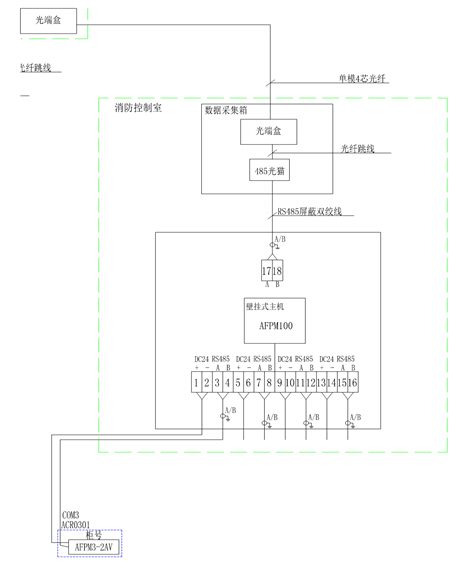

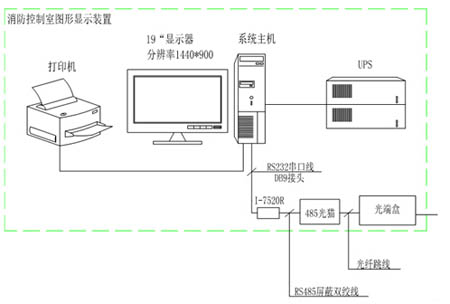

    無錫SK海力士W17危險品倉庫項目消防設備電源監控系統采用后臺圖形顯示裝置+消防設備電源狀態監控器+電壓傳感器的三層結構組網模式。根據項目實際要求，為該項目配置消防設備電源監控系統的電壓傳感器型號為：AFPM3-2AV，消防設備電源狀態監控器型號為：AFPM100/B。AFPM100/B設置在倉庫消防控制室內，引出1根RS485總線及DC24V電源線與現場配電箱內的傳感器相連，引出另一根RS485總線與后臺圖形顯示裝置連接，由于倉庫消防控制室距離消控中心距離較遠（超過500米），為保證通訊質量采用光纖傳輸。系統拓撲結構如下圖：

    3.2 AFPM100/B系統功能

    3.2.1監控報警功能

    1）被監控設備電源回路開關狀態

    2）被監控設備電源的工作狀態（電壓、電流及報警狀態信息）

    3）報警響應時間：≤100s

    4）報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

    5）報警光信號：紅色LED指示燈常亮

    3.2.2控制輸出功能

    1）對個別或全部被監控設備的報警繼電器進行遠程遙控操作

    2）監控器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

    3.2.3故障報警功能

    1）監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路

    2）監控器主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）

    3）監控器與其分體電源間連接線斷路、短路

    4）當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號

    5）故障報警響應時間：≤100s

    6）故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

    7）故障報警光信號：黃色LED指示燈常亮

    8）故障期間，非故障回路的正常工作不受影響

    3.2.4自檢功能

    1）連接檢查：通信線路及分體電源線路的斷路、短路

    2）設備自檢：手動檢查或系統自檢

    3）自檢耗時：≤60s

    3.2.5報警記錄功能

    1）記錄10000條相關故障報警信息

    2）報警類型：故障類型、發生時間、故障描述

    3）報警事件查詢

    4）報警記錄打印

    3.2.6打印功能

    監控系統可漢字打印，可打印報警事件及時間、故障事件及時間。

    3.2.7消音

    在發生報警或故障等警報情況下，監控設備的揚聲器會發出相應的報警聲加以提示，按“消音”鍵揚聲器終止發出警報，報警燈綠燈亮。期間工作人員可以對有關故障進行處理。一切回歸正常，報警燈滅。如有新的故障發生時，消音指示燈滅，揚聲器將再次發出警報聲。

    3.3 后臺圖形顯示裝置系統功能

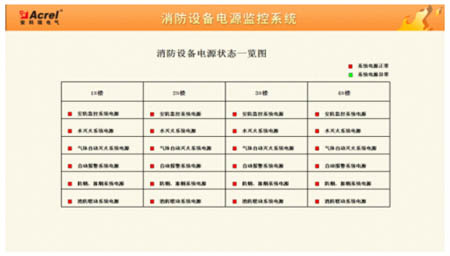

    3.3.1消防設備電源狀態顯示

    消防設備電源監控系統可同時監控多棟樓宇的多設備電源運行狀態圖，實時監測各設備電源運行狀態，并能通過紅綠顏色的變化來顯示故障信息。

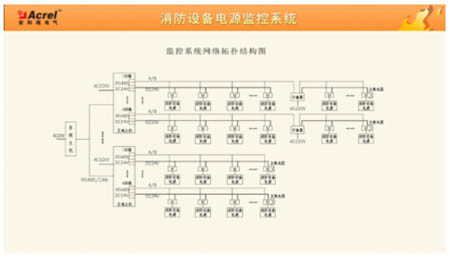

    3.3.2系統組網顯示

    系統拓撲圖顯示了從系統監控主機到終端的監測模塊的組網圖，適用于大型建筑群或現場設備較多的情況。其中，系統監控主機為站控管理層，負責收集、分析現場監控模塊傳遞來的數據，并顯示出來。主機供電電源采用AC220V，備用電源可自帶，也可由現場提供。通訊層由區域主機構成，每個區域主機可采集128個監控模塊，如遇特殊情況可擴展，采用DC24V供電�，F場設備層由現場監控模塊組成，采集電源的狀態信息并上傳，可由區域主機提供電源。

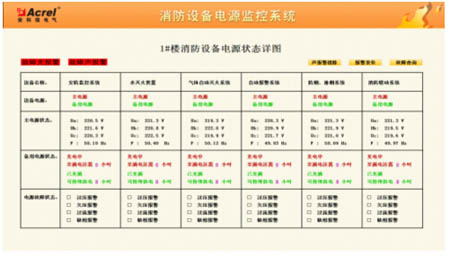

    3.3.3狀態顯示詳圖

    界面主要針對獨棟樓內所有消防設備電源情況。如圖，各消防設備均由主電源供電，主電源狀態欄內，實時顯示其電壓、電流參數，且當參數變化超過相關規定時，會顯示電源的故障類型，并進行聲光報警。用隨時查詢、復位和清除各報警信息。

    3.3.4維護

    維護功能主要包括：設備自檢、軟件復位、通道管理、探測器管理、用戶管理等。

    4 結束語

    無錫SK海力士W17危險品倉庫項目消防設備電源監控系統能夠對消防設備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。

    參考文獻

    [1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

    [2].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣 2010. 6

    作者簡介

    徐霜，女，本科。任職單位：現任職于安科瑞電氣股份有限公司<
