PWM兩線無源隔離變送IC獲國家專利

    導讀：業界最小體積低功耗兩線制無源型PWM脈沖調寬信號隔離轉換輸出4-20mA變送器IC，通過后級（輸出端）電流回路饋電工作方式，接收來自前級設備輸出的PWM信號，經過隔離轉換后輸出對應的4-20mA標準兩線制電流信號。產品具有PWM信號的轉換精度高、線性度好，輸出回路供電電壓范圍寬（12-36VDC）等特點。集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 3000VDC 隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要訂制合適產品。

    順源科技是07年深圳市高新技術企業及2011年、2014年國家高新技術企業。公司以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。

    順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器、顯示控制儀表方面有10多年的設計、生產和應用經驗，全系列產品有20多項國家專利和軟件著作權。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。

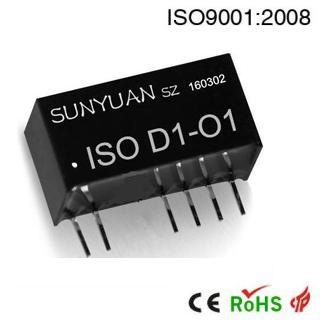

    本次獲得國家專利的新產品： ISO D-O1；是順源科技新開發的業界最小體積低功耗無源型PWM脈沖調寬信號隔離轉換為兩線制4-20mA變送 IC。該IC工作方式是通過后級（輸出端）電流回路饋電方式，接收來自前級設備輸出的PWM信號，經過隔離轉換后輸出對應的4~20mA標準兩線制電流信號。這款PWM脈寬變送器是一種將PWM方波信號的占空比經隔離轉換為模擬標準信號的混合集成電路。產品設計為低成本、小體積的標準SIP8 Pin 阻燃IC封裝；內部包含信號耦合高速隔離變換電路、精密基準電壓源開關控制電路、低通濾波電路， 驅動放大電路、VI轉換電路等。產品具有PWM信號的轉換精度高、線性度好，輸出回路供電電壓范圍寬（12-36VDC）等特點。集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 3000VDC 隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

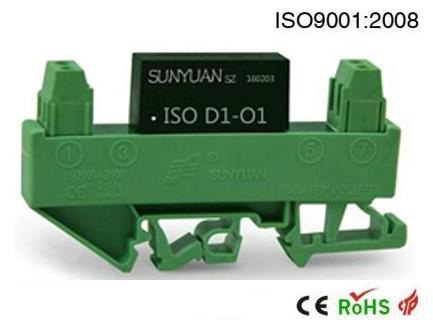

    順源科技新研制的 模擬混合集成電路： ISO D-O1；采用先進的高速光電耦合隔離模式及高效能后級饋電技術來實現PWM信號到4~20mA 標準信號的精準隔離轉換，可以同當前各類型儀器儀表設備的標準模擬量輸入端口（如：PLC、DCS、FCS）相匹配。無需工作電源的兩線制超小體積（22.0X11.0X9.0mm）標準PCB板上安裝設計，能有效簡化用戶系統設計方案選擇，減少安裝體積和布線成本。產品也有擴展功能的DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。DIN導軌式安裝方式可實現信號一進一出、二進二出，三進三出等多路傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真?zhèn)鬏數闹悄芑�功能�?廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要訂制合適產品。

    產品原理框圖

    引腳功能描述

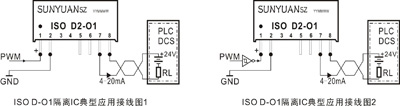

    典型應用

    外形及PCB布板尺寸

    產品選型舉例

    例1： PWM脈寬信號輸入：20KHz 方波； 信號輸出：4-20mA；

    對應產品型號： ISO D5-O1

    例2： PWM脈寬信號輸入：50Hz 方波； 信號輸出：4-20mA；

    對應產品型號： ISO D1-O1

    例3： PWM脈寬信號輸入：1KHz 方波； 信號輸出：4-20mA；

    對應產品型號： ISO D3-O1

<
