凌力爾特公司 (Linear Technology Corporation) 推出一款完全符合 ISO 11898-2 標準的 CAN (控制器局域網) µModule® (微型模塊) 收發器和隔離器 LTM2889，可提供針對 3.3V 或 5V 應用中大的地對地電壓差和共模瞬變之保護作用。在實際的 CAN 系統中，節點之間的地電位差異很大，常常超過可容許的范圍，這會導致通信的中斷或收發器的毀壞。LTM2889 通過采用內部電感式隔離實現 CAN 收發器的隔離，從而把接地點分離開來。該器件實現了旨在顯著地改善系統可靠性的多級別保護，包括 2500VRMS 的電流隔離、±60V 的總線電壓故障容限、>30kV/µs 的共模瞬變承受能力、以及 ±25kV HBM ESD 保護。LTM2889 無需外部組件，可確保打造一款適用于隔離型串行數據通信的完整和堅固型µModule 解決方案。
LTM2889 集成了一個低 EMI DC/DC 轉換器以給隔離的收發器供電，并為 CAN 節點組件提供高達 0.75W 的隔離功率。除了很多內置保護機制，該器件還提供一個擴展的 ±36V 共模范圍，以適合在有電氣噪聲的環境中和存在地環路的情況下運行。LTM2889 的數據傳輸速率在 22kbps 至 4Mbps 之間，具可調轉換率以在數據傳輸速率更低時降低 EMI。停機模式使所有 LTM2889 的輸出都進入高阻抗?fàn)顟B(tài)，以及將功耗降至不到 1µA。
LTM2889 有商用、工業和汽車溫度級版本，采用扁平 15mm x 11.25mm x 3.42m 表面貼 BGA 封裝。所有集成電路和無源組件都包含在凌力爾特符合 RoHS 要求的µModule 封裝之內。千片批購價為每片 9.96 美元。LTM2889 屬于一個 µModule 隔離器系列，該系列包括隔離式 RS485、RS232、USB、SPI、I2C 和 GPIO 的器件。

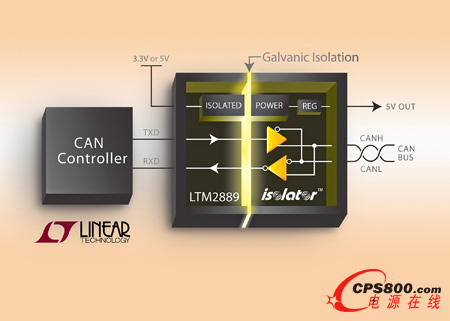

照片說明： 2.5kV 隔離式 CAN 收發器和電源
性能概要： LTM2889
·隔離式 4Mbps CAN FD 收發器
·可持續 1 分鐘承受 2500VRMS，符合 UL1577 要求
·隔離式 DC 電源：5V (可調至 3.3V)
·提供高達 150mA 隔離式電源輸出
·3.3V 或 5V 輸入電源電壓選項
·高的總線故障電壓容限：±60V
·低功率關斷模式：典型值 <1µA
·可承受高的共模瞬變：>30kV/µs
·高 ESD：±25kV CANH、CANL 至 GND2 和 VCC2；跨隔離勢壘 ±10kV
·扁平 BGA 封裝<
