凌力爾特公司 (Linear Technology Corporation) 推出高集成度、高壓、適合多種電池化學組成的同步降壓型電池充電器控制器 LTC4013。憑借擴展至 60V 的寬輸入電壓范圍，LTC4013 運用溫度補償型 3 級和 4 級充電算法，高效地給 12V 和 24V 鉛酸電池充電。或者，LTC4013 還可以用接近輸入電源的浮置電壓給多節鋰離子電池所構成的電池組充電。該器件采用模式引腳設定浮置電壓和充電算法。充電電流調節準確度為 ±5%，可用單個電阻器設定至高達 20A (取決于外部組件的選擇)。LTC4013 具用戶可調的最大功率點跟蹤 (MPPT) 電路，可在使用太陽能電池板等功率受限電源的情況下簡便地實現功率優化。MPPT 開路方法針對電池板溫度變化進行校正，沒有因增加太陽能電池板溫度傳感器所帶來的不便。應用包括便攜式醫療儀器、監視設備、電池備份系統、工業級手持式設備、工業照明、軍用設備、堅固耐用型筆記本電腦 / 平板電腦、以及遠端供電的通信和遙測系統。
LTC4013 運用 N 溝道 MOSFET 提供高效率充電，具很寬的 0V 至 60V 電池充電電壓范圍。該產品的主要充電功能可以用引腳搭接配置和編程電阻器調節，從而使用戶能夠根據電池的化學組成，在幾種預先定義的充電算法中做出選擇。對于開口、密封和凝膠等鉛酸電池類型，LTC4013 支持多個充電級，包括浮動、可編程定時吸收和均衡。每種充電電壓包括可調的溫度補償。對于鋰離子 / 鋰聚合物電池，該器件提供了恒定電流 / 恒定電壓充電算法。SYNC 輸入提供了使開關頻率同步至一個外部時鐘的能力，旨在消除某特定頻率范圍內的噪聲或針對某個特定頻率布設噪聲濾波器。其他產品特點包括：一個外部輸入 MOSFET 驅動器 (INFET)，以避免電池在輸入電源短路時放電；兩個開漏狀態引腳；一個 ISMON 引腳以提供有關充電電流的模擬信息。
LTC4013 采用緊湊的 28 引線 4mm x 5mm QFN 封裝，并具裸露金屬焊盤，以提供出色的熱性能。E 級和 I 級器件保證工作在 –40C 至 125C 溫度范圍。E 級版本的千片批購價為每片 3.95 美元，所有器件都有現貨供應。

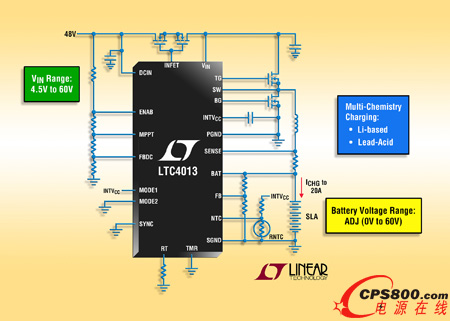

照片說明：60VIN / 60VOUT 20A 降壓型鉛酸和鋰離子電池充電器控制器
性能概要： LTC4013
·寬輸入電壓范圍：4.5V 至 60V
·寬輸出 (電池) 電壓范圍：高達 60V
·內置針對鉛酸電池和鋰離子電池的充電算法
·±0.5% 浮置電壓準確度
·±5% 充電電流準確度
·最大功率點跟蹤輸入控制
·NTC 溫度補償浮置電壓
·兩個開漏狀態引腳
·28 引線 4mm x 5mm QFN 表面貼裝封裝<
