科索(COSEL)發布醫療和工業類的3W高隔離DC/DC轉換器

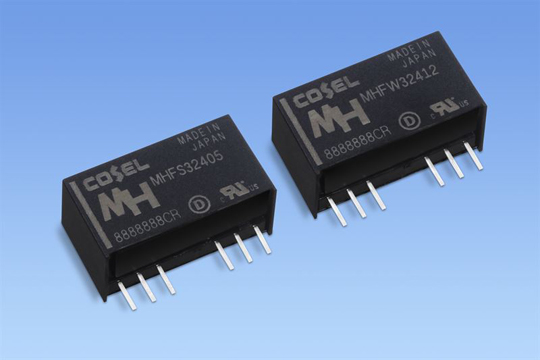

　　科索有限責任公司（6905：東京）今天宣布增加一款新的醫療和工業類3W高隔離DC/DC轉換器。科索MH3系列采用單串聯（SIP）8型包裝，具有3kVAC、4.2kVDC的強化絕緣，符合醫療隔離標準（2MOOP（250VAC）），進行加固后用于可能存在輸入/輸出電壓差的工業應用中。三種輸入電壓（4.5V-18V；9V-36V和18V-76V），有單輸出（MHFS3）和雙輸出（MHFW3）兩種選型，適用廣泛的應用。MH3為性能而生，最大絕緣電容只有20pF，可降低噪聲傳輸。科索獨特設計的MH3在日本制造，保修期為5年。

　　奉行高可靠性的設計理念，科索MH3系列進行絕緣加強且根據安全標準進行3kVAC和4.2kVAC絕緣測試，其變壓器設計用于承受工業應用中可能出現的電壓差。由于在IGBT驅動設備的電源設計方面具有長期的經驗，科索設計者將高功率隔離的最佳實踐應用于低功率3W MH3系列，以減少電機控制或IGBT驅動中發生的差動高壓造成的隔離疲勞。科索對其進行了測試和驗證，并在應用手冊中提供了預期壽命曲線，幫助系統設計師運用正確的設計規則和注意事項開發工業設備的門控制器。

　　對于醫療應用，MH3系列符合IEC60601-1第三版標準中規定的2MOOP（250VAC）（操作人員保護裝置）隔離要求。為了減少庫存，同時也使他們的設備易于安裝和維護，系統設計者要求DC/DC變換器能夠接受大范圍的輸入電壓。科索MH3系列可提供三種寬輸入電壓：4.5V到18V包括12V電池應用，9V到36V結合12V和24V電池系統，18V到76V定位24V和48V系統。MH3系列有五種一路輸出電壓型號：3.3V、5V、9V、12V、15V（MHFS3）和兩種兩路輸出電壓型號：+/-12V和+/-15V（MHFW3）。兩路輸出型號可串聯使用，輸出24V或30V。一路輸出MHFS3型號可以通過使用二次側的‘Vout Trim pin’進行調整。

　　MH3系列內置過流保護電路，具有自動恢復功能。標準品有一個負邏輯操作的遙控引腳（L:開，H:關）。

　　MH3系列可在-40至+85℃環境溫度、20%至95%的相對濕度（非冷凝）范圍內工作。根據冷卻情況，在指定的測量點功率降額可適用于不超過+105℃。

　　為了降低傳輸噪音，科索設計人員將隔離電容降低到盡可能低的水平，最大極限達到20pF，當為電機控制系統供電時具有極大的好處。

　　在某些情況下，工業設備和醫療設備會受到振動的影響，可能會對SIP產品的插腳造成損害。科索MH3系列引腳模塑在環氧樹脂支架上，加強了應用中印刷電路板和模塊之間的連接，使本模塊在要求較高的應用場合中更加可靠。MH3系列已通過振動測試：10-55Hz 98.0m/s2（10G），周期3分鐘，沿X、Y、Z軸各60分鐘；震動測試：490.3m/s2（50G）11ms，沿X、Y、Z軸各一次。

　　針對醫療和工業應用，MH3系列獲得了認證機構的認證：UL62368-1、EN62368-1、c-UL（相當于CAN/CSA-C22.2 No.62368-1）、ANSI/AAMI ES60601-1、EN60601-1第三版、c-UL（相當于CAN/CSA-C22.2 No.60601-1）。

　　為了減少用戶的電路板空間，MH3系列被封裝在SIP8包裝中，尺寸為22.0×12.0×9.5mm[0.87×0.48×0.38英寸](W×H×D)，最大重量為7克。

　　該電源模塊符合RoHS指令，CE標志符合低壓指令。
