大聯大世平集團推出基于NXP產品的汽車通用評估板方案

　　2022年3月17日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K1xx系列的汽車通用評估板方案。

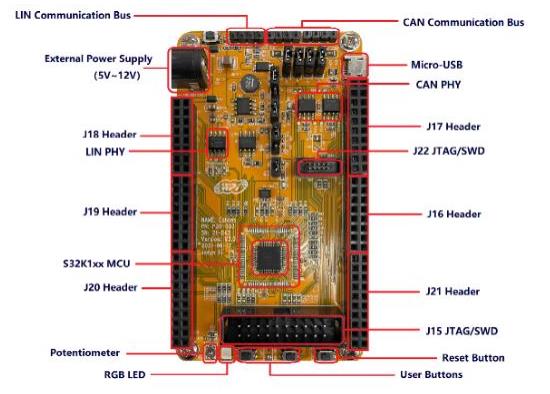

　　圖示1-大聯大世平基于NXP產品的汽車通用評估板方案的展示板圖

　　近年來，在新四化的帶領下，汽車正在從一個單純交通工具逐漸向智能移動終端的方向發展。在這個進程中，汽車技術的日新月異，也讓人們對于汽車的外觀、安全性以及駕駛體驗等方面都提出了多樣化的需求。面對這種趨勢，汽車廠商希望能夠盡可能快地完成產品原型驗證，以滿足汽車市場不斷變化的需求。為此，大聯大世平基于NXP S32K1xx系列產品推出了汽車通用評估板方案，能夠幫助用戶快速上手開發S32K1xx相關的汽車應用。

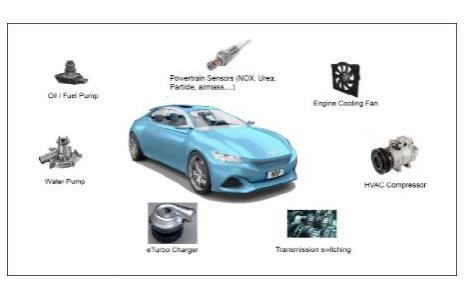

　　圖示2-大聯大世平基于NXP產品的汽車通用評估板方案的場景應用圖

　　本方案面向通用汽車應用，提供豐富的測試組件，包括：板載CAN、LIN和UART/SCI接口，并具有microUSB和12V電源兩種供電選項，可供用戶根據自己的需求靈活選擇。此外，方案采用的主控MCU——S32K1xx系列是NXP推出的一系列汽車級通用MCU，其基于ARM®Cortex®-M0+/M4F設計，提供了一個可擴展的平臺，具有面向下一代應用的安全性、可擴展性、連接性和低功耗特性。憑借著出色的特性，該系列不僅廣泛適用于需要在嚴苛環境下工作的電力電子應用，也同樣滿足需要利用引腳的低成本應用。

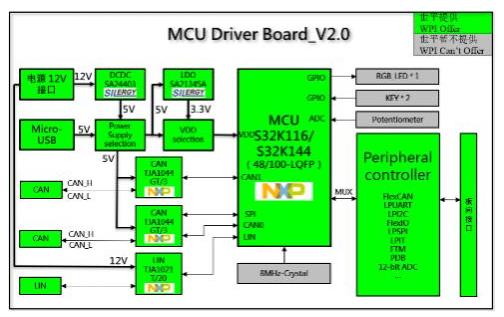

　　圖示3-大聯大世平基于NXP產品的汽車通用評估板方案的方塊圖

　　另外，借助NXP面向大眾推出的免費開發集成環境S32DS，也可使用戶快速熟悉S32K系列MCU，并快速完成產品原型驗證，大大縮短產品開發周期，滿足汽車電子產品快速發展的市場需求。

　　核心技術優勢：

　　Ÿ評估板尺寸為55*98（mm），使用輕巧方便；

　　Ÿ可選貼48-LQFP或100-LQFP兩種規格的S32K1xx MCU（本板示例為S32K144/S32K116）；

　　Ÿ具M(jìn)icro-USB或DC-12V電源兩種供電選項，靈活可選5V或3.3V主控MCU供電；

　　Ÿ選用高效率、高耐壓、環境溫度范圍-40?0?8C至125?0?8C的車規級電源芯片；

　　ŸS32K116（1路）/S32K144（2路）CAN PHY外設模塊，支持CAN-FD；

　　Ÿ1路LIN PHY外設模塊；

　　Ÿ組件：1*RGB LED，2*User Buttons，1*Potentiometer；

　　Ÿ支持JTAG標準調試接口和JTAG 4線SWD調試模式；

　　Ÿ環境溫度范圍：主控MCU電源模式在HSRUN為-40?0?8C至105?0?8C，RUN為-40?0?8C至125?0?8C；

　　Ÿ外設及接口資源涵蓋了S32K1xx芯片的大部分功能，使用此評估板可以滿足開發人員的基本應用設計需求，可在一定程度上加速前期的研發進度。

　　方案規格：

　　評估板上選用的主要IC有：

　　Ÿ主控MCU（S32K144）：

　　ØARM®Cortex®M0+/M4F內核；

　　ØRAM和Flash也最大支持到256KB（RAM）和2MB（Flash）；

　　Ø可擴展的低功耗運行和停止模式，快速wake-up、clock和power gating；

　　Ø帶DSP指令集和單精度浮點數處理單元（FPU）；

　　Ø最高頻率可運行到112MHz；

　　ØADC具有兩個獨立的12-bit精度SAR型ADC模塊（每個模塊16個通道，總共32個通道）；

　　Ø支持FlexIO以及硬件加密模塊CSEc，以及更加豐富的定時器Timer模塊；

　　Ø支持功能安全I(xiàn)SO-26262 ASIL-B等級，NXP提供安全手冊（Safety Manual）和FMEDA；

　　ØEthernet（10/100 Mbps），CAN FD，F(xiàn)lexIO（UART、I2C、SPI、I2S、LIN、PWM），SAI，QSPI；

　　ØCAN最多支持3個FlexCAN，且全部支持CAN-FD（S32K148）；

　　Ø免費的軟件開發集成環境——S32DS for ARM，以及集成Processor Expert的圖像化配置外設底層驅動（LLD）的軟件開發套件（SDK）。

　　Ÿ車規級高速CAN收發器（TJA1044GT/3）規格：

　　Ø完全符合ISO 11898-2:2003、ISO 11898-5:2007和ISO 11898-6:2013標準；

　　Ø提供了針對12V汽車應用的優化功能集；

　　Ø斷開電源時CAN總線具有理想的無源性能；

　　Ø極低電流待機模式，并具有主機和總線喚醒功能；

　　Ø速度高達500Kbit/s時仍具有出色的EMC性能；

　　Ø在CAN FD快速相位下，數據速率高達5Mbit/s；

　　ØTJA1044X/3變體上的VIO輸入允許直接連接電源電壓為3~5V的微控制器。

　　Ÿ車規級高速LIN收發器（TJA1021T/20）規格：

　　Ø符合LIN 2.1/SAE J2602標準；

　　Ø波特率高達20 kBd；

　　Ø極低的電磁輻射（EME）和高電磁抗干擾性（EMI）；

　　Ø在睡眠模式下具有極低功耗，在故障模式中功耗降到最低；

　　Ø可在未通電狀態下被動操作；

　　ØLIN從機應用的集成終端電阻；

　　Ø喚醒源識別（本地或遠程）；

　　ØK-line兼容；

　　Ø輸入電平兼容3V與5V的器件，可直連MCU微控制器。

　　Ÿ車規級DC/DC（Silergy SA24403）規格：

　　Ø內部1ms緩啟動限制涌流；

　　Ø可調開關頻率范圍：300kHz至2.2MHz；

　　Ø輸入電壓范圍：4.2~40V；最大可輸出電流3.5A；

　　Ø參考±2%0.6V時環境溫度范圍：-40°C~125°C；

　　Ø逐周峰值電流限制，電流保護；

　　Ø符合RoHS標準；

　　Ø車規級AEC-Q100 Grade 1認證。

　　Ÿ車規級LDO（Silergy SA21345A）規格：

　　Ø輸入電壓范圍：4V~36V，輸入使能可控；

　　Ø超低的靜態電流，極低的關機電流；

　　Ø優秀的負載和線性調節；

　　Ø最大負載電流300mA；

　　Ø過流保護，過熱關斷；

　　Ø車規級AEC-Q100 Grade 1認證。
