直流繼電器及交流接觸器主要參數測試電路

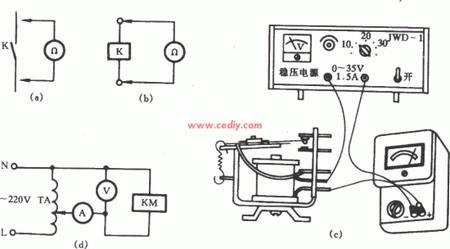

    繼電器的觸點接觸電阻、線圈電阻、線圈吸合電壓和釋放電壓的測試電路如圖所示。

    (1)測量繼電器觸點接觸電阻。一般用萬用表的R×1擋，如圖所示，常閉觸點在閉合狀況下為0歐，要測量常開觸點接觸電阻，須將繼電器銜鐵壓下，使觸點充分閉合，萬用表指示為0歐；松開銜鐵，阻值應為無窮大(∞)。

    (2)測量線圈電阻。仍用萬用表的R×1擋，如圖所示。

    (3)測量直流繼電器吸合、釋放電壓電流。選用一臺0～35V直流穩壓電源，將萬用表打在100mA直流擋，串入繼電器線圈回路中，如圖所示。調節穩壓電源的調壓旋鈕，使電源電壓從低逐漸升高。當剛聽到銜鐵“嗒”一聲吸合時，記下吸合電流和電壓值(用另一電壓表)；然而吸合電壓和電流不是很固定的，須多作幾次，取其平均值。然后再調動調壓旋鈕，使電壓下降，至剛聽到“嗒”的一聲，則為繼電器的釋放電壓和電流值。

    (4)測量交流接觸器、中間繼電器的吸合、釋放電壓、電流。如圖所示，將調壓器TA接通220V電源后，調動調壓手輪。電流表A、電壓表V指示值逐漸上升，當聽到“咔噠”一聲接觸器(或中間繼電器)吸合時，A值為吸合電流值，V值為吸合電壓值。然后調動調壓手輪使電壓下降，當聽到“叭”的接觸器釋放聲時，A表指示值為釋放電流，V表則為釋放電壓值。如果交流接觸器線圈是380V的，則需要用兩只調壓器串聯，以獲得較高的試驗電壓。

■
