凌力爾特推出2.4MHz 降壓型 DC/DC 轉換器LT3972

    凌力爾特公司 (Linear Technology Corporation) 推出 LT3972 的 H 級版本。LT3972 是 3.5A、33V 降壓型開關穩壓器，突發模式 (Burst Mode®) 運作時可保持靜態電流低于 75uA。

    LT3972 在 3.6V 至 33V 的 VIN 范圍內工作，具過壓閉鎖保護以免受高達 62V 的瞬態影響，從而使其非常適用于汽車應用中的負載突降和冷車發動情況。其內部 4.6A 開關可以在電壓低至 0.79V 時提供高達 3.5A 的連續輸出電流。LT3972 的突發模式工作提供超低靜態電流，非常適用于諸如汽車或電信系統等應用，這類應用需要始終保持接通工作和最佳電池壽命。用戶可編程的開關頻率為 200kHz 至 2.4MHz，從而使設計師能夠優化效率，同時避開了關鍵的噪聲敏感頻段。其耐熱增強型 MSOP-10E 封裝與高開關頻率 (這允許使用小的外部電感器和電容器) 相結合，可提供一個占板面積非常緊湊和高熱效率的解決方案。

    H 級版本可在高達 150˚C 的結溫工作，相比之下，E 級和 I 級版本的最高結溫則在 125˚C。E、I 和 H 級版本的所有電氣規格都是相同的。H 級器件經過測試，在高達 150oC最高結溫時有保證，非常適合常處于高環境溫度的汽車和工業應用。

    以 1,000 片為單位批量購買，每片 LT3972HMSE 的價格為 5.47 美元，有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

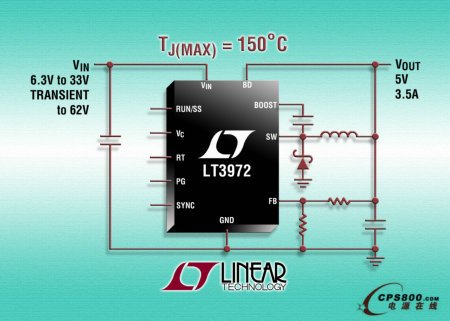

照片說明：TJ (MAX) =150˚C  的33V (62V 瞬態)、3.5A 降壓型轉換器

性能概要：LT3972H
●   寬輸入范圍：在 3.6V 至 33V 工作
●   過壓閉鎖保護電路可經受 62V 瞬態
●   3.5A 最大輸出電流
●   低紋波 (<15mVP-P) 突發模式工作：在 12VIN 至 3.3VOUT 時，IQ = 75uA
●   可調開關頻率：200kHz 至 2.4MHz
●   低停機電流：IQ < 1uA
●   集成的升壓二極管
●   從 250kHz 至 2MHz 可同步
●   電源良好標記
●   飽和開關設計：95mΩ 導通電阻
●   輸出電壓：0.79V 至 30V
●   熱保護
●   軟啟動功能
●   小型 10 引腳耐熱增強型 MSOP 封裝
●   TJ (MAX) = 150˚C
