凌力爾特推出350mA、40V 降壓型開關穩壓器LT3970

    凌力爾特公司 (Linear Technology Corporation) 近日推出 350mA、40V 降壓型開關穩壓器 LT3970，該器件具集成的升壓和箝位二極管。其突發模式 (Burst Mode®) 工作在無負載備用情況下保持靜態電流低于 2.5uA。LT3970 的 4.2V 至 40V 輸入電壓范圍使其非常適用于汽車和工業應用。其內部 550mA 開關在電壓低至 1.21V 時，可以提供高達 350mA 的連續輸出電流。LT3970 的突發模式工作提供超低靜態電流，使其非常適用于諸如汽車或工業系統等應用，這些應用需要始終保持接通工作和最佳電池壽命。開關頻率從 200kHz 至 2.2MHz 是用戶可編程的，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。其 10 引線 3mm x 2mm DFN-10 (或 MSOP) 封裝以及高開關頻率允許使用小的外部電感器和電容器，從而提供一個占板面積非常緊湊和高熱效率的解決方案。

    LT3970 采用一個高效率 550mA、300mV 開關，在單個芯片中集成了必需的升壓和箝位肖特基二極管、振蕩器以及控制和邏輯電路。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 5mVPK-PK。特殊設計方法和新的高壓工藝在寬輸入范圍內實現了高效率，而且 LT3970 的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其它特點包括電源良好標記、軟啟動功能和輸出短路保護。

    LT3970EDDB 采用 2mm x 3mm DFN-10 封裝，而 LT3970EMS 采用 MSOP-10 封裝，以 1,000 片為單位批量購買，每片價格分別為 2.35 美元和 2.40 美元。LT3970IDDB 和 LT3970IMS 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價分別為每片 2.61 美元和 2.67 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

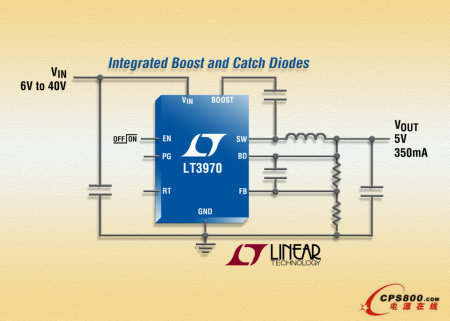

照片說明：采用 3mm x 2mm DFN 封裝的 40V、350mA (IOUT)、2.2MHz 降壓型開關穩壓器

性能概要：LT3970
●   低紋波突發模式工作
●   在 12VIN 至 3.3VOUT 時IQ 為 2.5uA
●   輸出紋波 <5mVP-P
●   寬輸入電壓范圍：4.2V 至 40V 工作
●   可調開關頻率：200kHz 至 2.2MHz
●   集成的升壓和箝位二極管
●   350mA 輸出電流
●   準確的 1V 使能引腳門限
●   低停機電流：IQ = 0.7uA
●   內部監測限制箝位二極管電流
●   電源良好標記
●   輸出電壓：1.21V 至 25V
●   內部補償
●   小型 10 引腳 MSOP和 3mm x 2mm DFN 封裝

凌力爾特公司簡介
    凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn。■
