凌力爾特推出僅消耗 85uA 靜態電流的開關穩壓器 LT3980

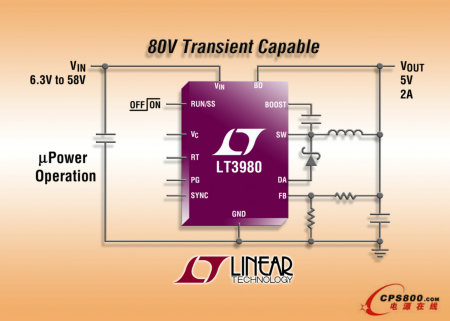

照片說明：58V 輸入、80V 瞬態保護、2A (IOUT)、2.4MHz 降壓型開關穩壓器采用 3mm x 4mm DFN (或 MSOP-16E) 封裝并且 IQ < 85uA

    凌力爾特公司 (Linear Technology Corporation) 推出 2A、58VIN 降壓型開關穩壓器 LT3980，該器件具突發模式 (Burst Mode®) 工作以保持靜態電流低于 85uA。LT3980 在 3.6V 至 58V 的 VIN 范圍內工作，具過壓閉鎖保護，可承受高達 80V 的瞬態電壓，從而使該器件非常適用于汽車應用中常見的負載突降和冷車發動情況。其內部 3.4A 開關在電壓低至 0.79V 時可提供高達 2A 的連續輸出電流。LT3980 的突發模式工作提供了超低靜態電流，非常適用于諸如汽車或電信系統等應用，這類應用具有始終保持接通電路，并需要最佳電池壽命。開關頻率從 100kHz 至 2.4MHz 是用戶可編程的，從而使設計師能夠最大限度地提高效率，同時避開關鍵噪聲敏感頻段。3mm x 4mm DFN-16 封裝 (或耐熱增強型 MSOP-16E) 和高開關頻率相結合，使 LT3980 可采用小型的外部電感器和電容器，從而提供一個占板面積緊湊和高熱效率的解決方案。

    LT3980 運用高效率、3.4A、200mΩ 開關，必需的升壓二極管、振蕩器、控制和邏輯電路集成到單個芯片內。其箝位二極管電流檢測 (DA 引腳) 甚至在高開關頻率的輸入電壓瞬態時也能保護電路。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 15mVPK-PK。LT3980 中采用的特殊設計方法在寬輸入電壓范圍內可實現高效率，而器件的電流模式拓?fù)鋵崿F(xiàn)了快速瞬態響應和卓越的環路穩定性。其它特點包括外部同步 (從 250kHz 到 2MHz)、電源良好標記和軟啟動功能。

    以 1,000 片為單位批量購買，LT3980EDE 和 LT3980EMSE 的價格為每片 3.55 美元。LT3980IDE 和 LT3980IMSE 保證在 -40°C 至 125°C 的工作結溫范圍內運作，千片批購價為每片 4.18 美元。LT3980HMSE 保證在 -40°C 至 150°C 的工作結溫范圍內工作，千片批購價為 4.43 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LT3980
●   寬輸入范圍：在 3.6V 至 58V工作
●   過壓閉鎖以保護電路能經受 80V 瞬態
●   2A 最大輸出電流
●   低紋波 (<15mVP-P) 突發模式工作
●   在 12VIN 至 3.3VOUT 時，IQ = 85uA
●   可調開關頻率：100kHz 至 2.4MHz
●   低停機電流：IQ < 1uA
●   箝位二極管電流檢測保護電路免受短路和輸入過壓影響
●   在 250kHz 至 2MHz 范圍內可同步
●   電源良好標記
●   飽和開關設計：200mΩ 導通電阻
●   熱保護
●   軟啟動功能
●   小型 16 引腳耐熱增強型 MSOP 和 3mm x 4mm DFN 封裝
