IR推出高效解決方案為DDR3內存模塊提供動力

相位調低功能與DirectFET MOSFET相結合，為整個負載范圍提供最佳效率

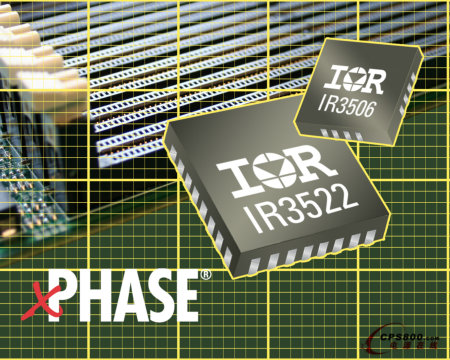

    全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier，簡稱IR) 推出IR3522和IR3506 XPhase ® 芯片組，為DDR3多相位內存應用提供全面的功率解決方案。

    新推出的IR3522雙輸出脈寬調制 (PWM) 控制器內置了I2C接口，為DDR3 VDDQ和Vtt軌提供了全面的系統控制。這款器件能夠與任何數目的IR3506相位IC 連接，驅動盡可能多的相位，為任何數量的DDR3雙列直插內存模塊 (DIMMS) 提供動力，簡化了設計，減少了電路板面積，從而節省了整體系統成本。IR3522/IR3506芯片組通過I2C接口在VDDQ和Vtt輸出之間提供更靈活的余量，使跟蹤功能更加準確。

    IR亞洲區銷售副總裁潘大偉表示：“全新的XPhase解決方案是為DDR3應用而設計，提供外形更小巧、更靈活、更易于設計的電源，而且無論在輕負載還是滿負載下，效率都比傳統方法更高。IR3522兼具兩方面的優點，將模擬控制的精度與通過I2C實現的電源管理功能可編程性相結合，以實現簡單且智能的內存供電。”

    IR3522通過I2C兼容接口為VDDC和Vtt輸出提供輸出電壓編程能力，VDDQ設置點誤差只有+/-0.5%。IR3506則提供源及匯功能，使Vtt輸出到VDDQ的跟蹤更為準確。此外，IR3506還支持省電功能 (PSI)，實現輕負載條件下最高的效率。

IR3522的功能
    IR3522的I2C接口將Vtt跟蹤率定為±25%，可提供數字開/關控制。如果系統沒有I2C通信，兩個ADDR引腳可以用來選擇四個I2C地址，而兩個VID引腳就可以選擇四個不同的VREF1電壓。這款器件不僅利用由故障觸發啟動的Crowbar引腳來驅動外部NMOS器件，實現外部輸出電壓保護，還可通過軟停關斷功能來保證VDDR和Vtt跟蹤操作。與其它所有的XPhase IC一樣，IR3522具有一系列全面的保護功能，包括過流、過壓、開放式遙感和開放式控制。

IR3506的功能
    IR3506相位IC具有7V/2A柵極驅動器 (4A GATEL匯電流) ，支持無損耗電感電流檢測。這款器件還擁有軟停關斷功能，可確保VDDD和Vtt跟蹤操作。IR3506還可在PSI 斷言模式操作中提供過流保護、集成自舉同步PFET、調試功能、PWM斜率自校準、電流檢測放大器，以及均流放大器和單線雙向均流共享。

產品的基本規格

控制IC
