凌力爾特推出1A 非常低壓差線性穩壓器 (VLDO™) LT3022

    凌力爾特公司 (Linear Technology Corporation) 推出 1A 非常低壓差線性穩壓器 (VLDO™) LT3022，該器件具有低至 0.9V 的輸入電壓能力和低至 0.2V 的可調輸出電壓。LT3022 的低 VIN 能力加之該器件的低壓差 (滿負載時典型值為 145mV) 使其非常適用于數字 IC (例如：FPGA、ASIC、DSP、微處理器和微控制器等) 的低電壓、大電流軌應用。它還可以應用在一般的高效率、低 VIN 至低 VOUT 轉換 (例如：1.8V 至 1.5V、1.5V 至 1.2V 或 1.2V 至 0.9V)。此外，該器件以僅為 400uA 的靜態電流提供低功率工作模式，停機時靜態電流不到 10uA，從而延長了手持式應用的運行時間。

    LT3022 穩壓器用低 ESR、電容值低至 10uF 的陶瓷輸出電容器優化穩定性和瞬態響應。LT3022 是高度準確的，在整個電壓、負載和溫度范圍內具有 ±3% 的輸出電壓準確度，0.1% 的典型電壓調節和 0.1% 的典型負載調節。該器件無懈可擊的內部保護電路包括電池反向保護、輸出反向保護、輸出至輸入 (電流) 反向保護、電流限制和具遲滯的熱限制。

    LT3022EDHC 和 LT3022IDHC (16 引線 3mm x 5mm DFN) 以及 LT3022EMSE 和 LT3022IMSE (熱增強型 MSOP-16) 在 -40°C 至 +125°C 的結溫范圍內工作，E 和 I 級版本都有現貨供應，從而可提供熱性能提高和占板面積緊湊的解決方案。以 1,000 片為單位批量購買，DFN 封裝器件的價格分別為每片 2.73 美元和每片 3.13 美元，MSOP 封裝器件的價格分別為 2.87 美元和 3.29 美元。

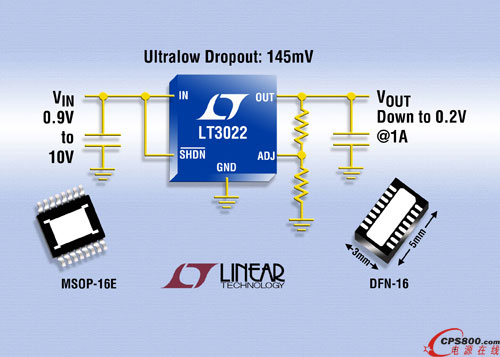

    照片說明： 具 0.2V 輸出能力的 1A VLDO

    性能概要：LT3022

    · VIN 范圍：0.9V 至 10V

    · VREF 準確度：在整個電壓、負載和溫度范圍內為 ±3%

    · VOUT 范圍：0.2V 至 9.5V（可調）

    · 壓差電壓：145mV

    · 輸出電流：1A

    · 采用低 ESR、陶瓷輸出電容器 (最小 10uF) 可穩定

    · 0.1% 的負載調節 (從 1mA 至 1A)

    · 靜態電流：400uA，ISD<10uA

    · 具遲滯保護的電流限制和熱限制

    · 電池反向、輸出反向和輸出至輸入 (電流) 反向保護

    · 16 引線 DFN (3mm x 5mm x 0.75mm) 封裝

    · 16 引線耐熱增強型 MSOP 封裝■
