凌力爾特推出支持36V輸入的同步降壓型開關穩壓器LT3690

    日前，凌力爾特公司推出能接受 36V 輸入的同步降壓型開關穩壓器 LT3690，該器件在效率高達93% 時，可提供高達 4A 的連續輸出電流。LT3690 在 3.9V 至 36V 的 VIN 范圍內工作，提供 60V 瞬態保護，從而非常適用于汽車應用中常見的負載突降和冷車發動情況。LT3690 的突發模式 (Burst Mode®) 工作僅需要70uA的靜態電流，適用于汽車或電信系統等應用，因為這類應用需要始終保持接通工作和最佳電池壽命。開關頻率從170kHz 到 1.5MHz 是用戶可編程的，從而使設計師能優化效率，同時避開了關鍵噪聲敏感頻段。其4mm x 6mm QFN-26 封裝與高開關頻率相結合，允許使用小的外部電感器和電容器，從而可提供一個占板面積緊湊、熱效率高的解決方案。

    LT3690 采用一個高效率 5.5A、90mΩ 高壓側開關，必要的升壓二極管、振蕩器、控制和邏輯電路都集成到單個芯片中。30mΩ 內部同步電源開關提高了效率，并且不再需要外部箝位肖特基二極管。低紋波突發模式工作可在低輸出電流情況下維持高效率，同時保持輸出紋波低于 15mVPK-PK。特殊設計方法使得在寬輸入電壓范圍內實現了高效率，而且該器件的電流模式拓?fù)鋵崿F(xiàn)了快速瞬態響應和卓越的環路穩定性。其他特點包括外部同步 (從 170kHz 到 1.5MHz)、電源良好標記和堅固的短路保護。

    以 1,000 片為單位批量購買，LT3690EUFE 的價格為每片 4.95 美元。LT3690IUFE經過測試，保證在 -40°C 至 125°C 的工作節溫范圍內工作，千片批購價為每片 5.45 美元。所有版本的器件都有現貨供應。

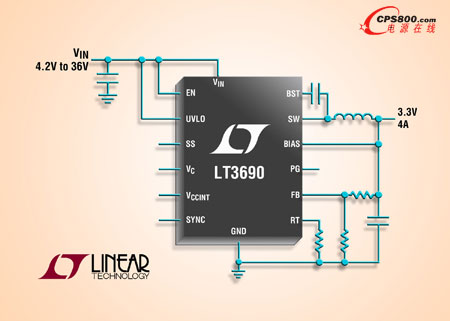

    照片說明：36V、4A (IOUT)、同步降壓型開關穩壓器

    性能概要：LT3690

    ·         寬輸入范圍：在 3.9V 至 36V 的輸入電壓范圍內工作，過壓閉鎖保護電路可安全經受 60V 瞬態

    ·         最大輸出電流為 4A

    ·         集成的 30mΩ N 溝道同步開關

    ·         在 12VIN 至 3.3VOUT 時的 IQ 為 70uA

    ·         低紋波突發模式工作允許輸出紋波 <15mVP-P

    ·         可編程輸入欠壓閉鎖

    ·         0.8V 反饋基準電壓

    ·         輸出電壓范圍為 0.8V 至 20V

    ·         可編程和可同步振蕩器 (170kHz 至 1.5MHz)

    ·         軟啟動和輸出電壓跟蹤

    ·         堅固的抗短路性能性

    ·         電源良好標記

    ·         小型耐熱增強型 4mm x 6mm QFN 封裝■
