德州儀器推出業界最小 12V、750mA DC/DC 電源穩壓器

SIMPLE SWITCHER® 毫微電源穩壓器以 30 平方毫米的占位面積實現 94.6% 的峰值效率

    日前，德州儀器 (TI) 宣布推出業界最小的 12V、750mA DC/DC 電源穩壓器。該 SIMPLE SWITCHER® 穩壓器支持高性能并采用極小型毫微級封裝，可推動空間有限的電源密集型應用發展，充滿滿足消費類、工業以及汽車等各種市場需求。這款毫微電源穩壓器在 2.56 平方毫米封裝中高度整合大量特性，不僅可幫助工程師更便捷地為其系統設計電源，而且與 TI 獲獎型 WEBENCH® 在線設計工具相結合，還可簡化并加速設計進程。

    750mALMR22007 開關穩壓器支持低電流模式，可在輕負載條件下保持高效率�？刂萍軜嬁稍诟鞣N輸入輸出條件下提供快速的瞬態性能以及出色的穩壓功能。LMR22007 可在支持額外可調輸入電流限制情況下提供高達 750mA 的持續負載電流，其可通過防止過多的浪涌電流在啟動過程中保護電源。完整的 12V、VIN 至 VOUT LMR22007 電源設計支持少到 3 個外部組件，尺寸不足 30 平方毫米。

    LMR22007 歸屬 TI 超過 50 款的 SIMPLE SWITCHER 電源穩壓器產品系列，該系列支持從 100mA 到 5A 的電流范圍，旨在滿足寬泛輸入電壓的應用需求。欲了解有關 TI 寬 VIN 產品組合的更多詳情，敬請點擊這里。

    LMR22007 的主要特性與優勢

    ·750mA 毫微穩壓器在 2.7V 至 20V 的寬泛輸入電壓下工作，可提供 0.9V 至 5.5 V 的輸出電壓，而且能夠應對高達 24V 的 VIN 瞬態。應用范圍包括單體至多體鋰離子電池、USB、5VIN 以及 12VIN 電源等；

    ·集成型同步 MOSFET 提供達 94.6% 的峰值效率；

    ·控制架構無需環路補償，便可提供超快速瞬態響應；

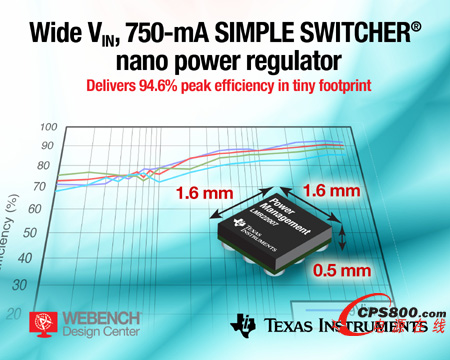

    ·9 引腳 1.6 mm × 1.6 mm × 0.5 mm CSP 封裝采用戰略性引腳布置，不但不需要微型通孔，而且還只需兩層印刷電路板；

    ·其它特性包括內部補償、內部軟啟動、輸入欠壓保護、內部自舉電容器以及熱關閉等。<
