Acrel-2000電力監控系統在青島橡膠六廠的應用
徐霜
安科瑞電氣股份有限公司，上海 嘉定 201801；
摘要：介紹青島橡膠六廠，采用智能電力儀表、智能斷路器，采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000型電力監控與電能管理系統實現變電所配電回路用電的實時監控和管理。
1.概述
青島橡六輸送帶有限公司隸屬于中國化工集團公司，是在青島橡六集團有限公司（原青島橡膠六廠）基礎上整合、組建的輸送帶專業化公司。
根據青島市“環灣保護，擁灣發展”的發展戰略及公司的中、長期發展規劃和對國際、國內輸送帶市場未來需求趨勢的預測，在青島市城陽區棘洪灘橡膠工業園征地329畝，投資6億元人民幣，通過新建1000萬平方米輸送帶生產項目，結合太原路廠區1000萬平方米輸送帶生產設備的搬遷技改，再經過實施擴產1000萬平方米輸送帶生產項目，最終形成3000萬平方米輸送帶生產能力，達產后實現銷售收入15億元人民幣。整個發展規劃將以國際、國內最先進的輸送帶制造技術、工藝、裝備和生產管理技術，堅持科技創新，積極推進精細化管理模式，將橡六公司打造成一個最先進、最安全、最節能、最環保的國際一流的輸送帶生產企業。
本次主要新增車間供配電主要由6個變電所供電：輸送帶車間一變電所、煉膠車間變電所、辦公試驗樓變電所、備品備件庫變電所、特種輸送帶車間變電所、輸送帶車間二變電所。
2.需求分析
為保證生產管理用電負荷的統計與分析及對危險源實時監控。需要對生產現場的低壓配電柜、供電變壓器等電氣設備進行電壓、電流、功率、溫度、濕度等參數進行實時在線監控。一旦監控點被監視參數異常，能夠及時檢測報警，有關人員采取必要的措施，避免安全事故的發生。
本技術條件適用于公司新建輸送帶車間一、煉膠車間、辦公試驗樓、備品備件庫、特種輸送帶車間、輸送帶車間二的配電室采集柜。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限于此，其技術性能應滿足對配電室數據監控的要求。
數據采集
自動采集現場所有電量?jī)x表、溫度模塊等儀表的模擬量數據，自動采集現場開光狀態以及故障狀態等開關量數據。
支持實時采集、自動周期采集（定時采集）可配置周期（1分鐘～24小時）。
支持?jǐn)?shù)據傳輸正確性檢驗，異常數據自動處理。
支持多線程處理機制，提高數據采集效率，能同時對多個設備進行數據采集。

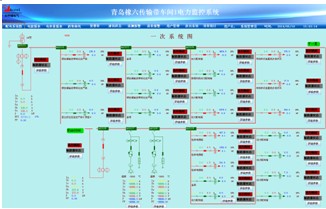

數據實時顯示采用配電室主接線圖直觀顯示模式，各回路開關斷合以及故障狀態直觀可見。
自動采集現場2-31次諧波，生成圖表形式，方便進行諧波分析。
數據分析與處理
數據的綜合統計、分析需要實現以下功能：

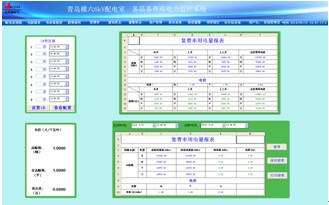

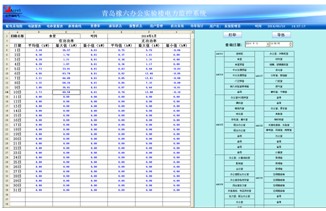

各設備用電數據小時、日、月、年等時間段內的統計、計算。
各設備的用電負荷（有功、無功）最大、最小、平均值計算。
統計各分站及全廠的用電量（有功、無功）。

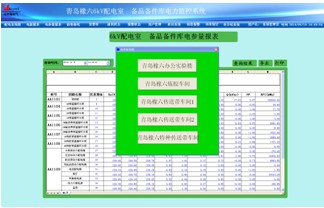

數據查詢與展示

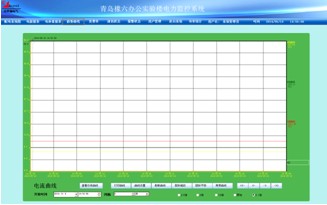

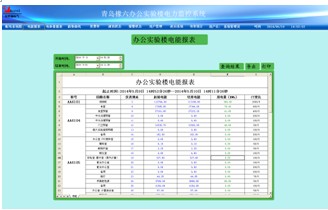

要求能方便實現客戶端查詢和各級管理人員的查詢，查詢界面能適應各級管理人員的要求能夠支持靈活的條件組合查詢和對比分析，各類統計分析的數據可靈活采用報表、棒圖、曲線圖等多種圖表方式直觀的展示功能。
數據展示功能按照不同用戶的不同的權限，分為操作層、管理層、決策層三層能耗展示。
操作層具備能耗分析、能耗累計用量、實時監測、運行記錄及比例、對比、對標分析等功能。
管理層具備能耗數據統計和分析、分類分項的對比、對標分析等功能。
決策層具備能耗數據分析、數據刪除、數據庫導入/導出等功能。
權限管理
要求對不同用戶賦予不同角色的權限，能授權到功能子菜單、具體檔案記錄、數據記錄等。
系統要求具備合理完善的用戶安全控制機制，能使應用環境中的信息資源得到有效地保護，防止信息的丟失、失竊和破壞。
節能改造及效果評估
要求為生產節能改造提供數據支撐，并能提供節能改造前后的效果評估。
現場控制

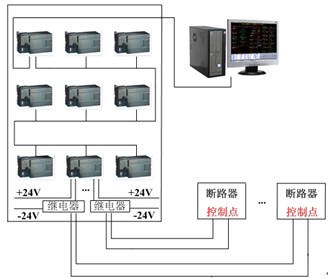

要求具有繼電器輸出回路，輸出控制電壓類型交流、直流可選，視現場設備而定。具有直觀電氣回路狀態顯示畫面，在監控后臺可對現場回路進行分閘操作。
參數設置
可通過采集柜設置各回路互感器變比，各種電流電壓保護整定值，溫度保護閾值。
故障判斷與報警
具有故障自動判斷并采用聲光方式報警功能。報警類型包括開關故障，電壓、電流、溫度超限，現場采集模塊通訊故障，與監控系統通訊故障等。報警時間自動記入系統數據庫，方便用戶查詢；同時系統通過計算機或短信模塊等方式，將報警信息及時發送到工作人員的手機，工作人員可隨時掌握變配電站實時運行狀態，發現變配電運行故障并作出相應處理，提高變配電的管理效率，提升電力系統安全性、可靠性。
2 系統方案

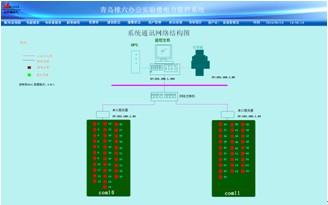

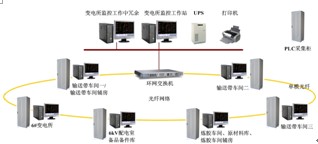

安科瑞Acrel-2000系統根據青島橡六新廠區現場實際情況，整體網絡結構采用光纖環網，保障了廠區電力監控系統傳輸?shù)姆�(wěn)定性與實時性。如下圖所示：站控管理層、網絡通訊層和現場設備層。

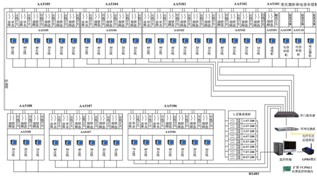

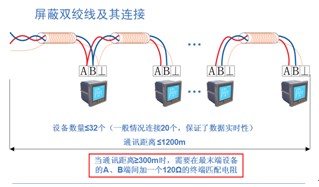

根據現場儀表分布情況，每個車間做一套電力監控系統，6KV配電室及備品備件庫內有電力儀表38臺 溫度巡檢儀5臺；辦公實驗樓內有電力儀表61臺 溫度巡檢儀3臺；煉膠車間內有電力儀表86臺 溫度巡檢儀9臺；特種輸送帶車間有電力儀表39臺 溫度巡檢儀4臺；輸送帶車間一電有電力儀表93臺 溫度巡檢儀22臺；輸送帶車間一電有電力儀表64臺 溫度巡檢儀10臺。本工程中每個車間配有一臺PLC采集柜，采集現場智能設備的參數，傳送至該車間內的監控主機上，然后通過廠區環網交換機將數據上傳至監控主站，從而實現數據的整合及指令下發。下圖以輸送帶車間三（特種輸送帶車間）為例，展示了該車間的整體組網拓?fù)鋱D，其余車間與該組網方式一致，只是現場智能裝置數量不同。
1）站控管理層
站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在青島橡六遷建工程中主要指總站2臺監控主機及每個分站的監控主機。
