徐霜

安科瑞電氣股份有限公司，上海 嘉定 201801；

    摘要：介紹日立建基電力監控系統，采用智能電力儀表采集配電現場的各種電參量。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000型電能管理系統實現變電所配電回路用電的管理。

    0 概述

    日立建機是一家世界領先的建筑設備生產商，總部位于東京。通過遍布全球的經銷網絡向全世界銷售我們的產品。日立建機（中國）有限公司成立于1995年3月，坐落在安徽省合肥市經濟技術開發區，占地68萬平方米，由日立建機株式會社、三菱商事株式會社、香港暨永實業有限公司三方共同出資組建的大型外商投資企業，注冊資本8億人民幣，總投資額17億人民幣。目前擁有中方員工1454人，日方人員31人。公司主要進行工程機械的研發和制造。

    本項目為其中的一處廠房變電所的電力監控系統。根據配電系統管理的要求，需要對變電所的配電柜進出線進行電力監控，以保證用電的安全、可靠和高效。

    Acrel-2000型低壓智能配電系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。

    1、系統結構描述

    本監控系統主要實現日立建基10KV高壓變電所的配電系統進行用電監測與電能管理；監測范圍為變電所的微機保護以及多功能電表進行遠程實時監控和電能管理。該系統總計有33個設備，其中包含23只微機保護，4只多功能電表以及直流屏、溫控儀、光伏縱差保護裝置、小電流接地選線裝置等，實現總線上儀表與監控主機的數據連通。

    本監控系統采用分層分布式結構，即站控層，通訊層與間隔層；如圖（1）所示：

圖（1）電力監控系統圖

    間隔設備層主要為：微機保護、多功能電表以及直流屏、溫控儀、光伏縱差保護裝置、小電流接地選線裝置等。這些裝置分別對應相應的一次設備安裝在變電所的配電柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。

    網絡通訊層主要為：通訊服務器、工業網絡交換機，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。

    站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機、報警蜂鳴器等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

    以上網絡儀表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。

    2、電力監控系統主要功能

    2.1 數據采集與處理

    數據采集是配電監控的基礎，數據采集主要由微機保護多功能表等設備采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度EPI、開關量狀態、遠程設備運行狀態等數據。

    數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

    2.2 人機交互

    系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

    2.3 歷史事件

    歷史事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

    2.4 數據庫建立與查詢

    主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

    2.5 用戶權限管理

    針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

    2.6 運行負荷曲線

    負荷趨勢曲線功能主要負責定時采集進線及重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換；可以查看實時趨勢曲線或歷史趨勢線；對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨勢分析和故障追憶，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

    2.7 遠程報表查詢

    報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。

    報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

    3、案例分析

    3.1 客戶要求

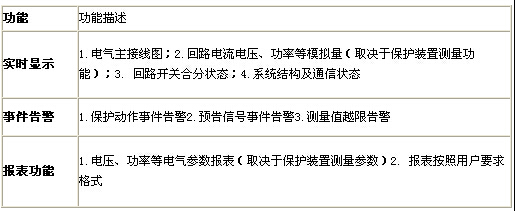

    日立建基的10KV變電所配電系統進行用電監測與電能管理；監測范圍為10KV高壓配電柜內的設備進行遠程實時監控和電能管理。客戶提供的配電配電室電力監測需求表：

    客戶對報表的要求：對各回路的電流、電壓、功率、功率因數、報表并支持查詢歷史數據打印功能。要求能夠進行產能統計即客戶輸入一定時間內的產量系統通過自動計算生成每臺設備所消耗的電能。

    3.2 針對本項目軟件實現功能

    本項目中采用的多功能電表為PZ80-E4，其是針對電力系統、公共設施、智能大廈的電力監控需求而設計的電能計量表，它能測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等多種電參量。該系列電能計量表主要應用于變電站自動化、配電網自動化、小區電力監控、工業自動化、能源管理系統及智能建筑等領域。

    遙信和遙測報警功能，主要完成對變電所的微機保護和多功能電表的開關運行狀態和負載進線監控，對開關變位和負載越限具備彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。負載越限值在相應權限下可自由設置。具備歷史查詢功能,如圖（2）所示：

圖（2）歷史遙測報警信息查詢

    參數抄表功能，主要完成對變電所配電柜進出線回路的電參數進線查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表查詢變電所配電柜進出線回路的電參數，主要包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度EPI、開關量狀態等。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，如圖（3）所示：

圖（3） 參數抄表

    用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，如圖（4）所示：

圖（4） 電能報表

    電能年、月、日?qǐng)?bào)表功能，主要完成對低壓出線回路的電能進線年、月、日統計，為值班人員提供了直觀、精確、可靠的年、月、日?qǐng)?bào)表并且客戶能過通過輸入一定時間內的產量系統能夠自動對產能進行計算并且生成相應的報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，具備數據導出和報表打印等功能，如圖（5）所示：

圖（5）

    系統通訊結構示意圖，主要顯示系統的組網結構，系統采用分層分布式結構，同時監測間隔層設備的通信狀態。紅色表示通訊正常，綠色表示通訊故障，如圖（6）所示：

圖（6）系統通訊結構示意圖

    負荷趨勢曲線界面中可直觀的查看回路的負荷運行情況。查看實時和歷史趨勢曲線，點擊畫面相應按鈕或菜單項可以完成相應功能的切換；幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。為分析整個系統的運行狀況提供了直觀而方便的軟件支持，如圖（7）所示：

圖（7）趨勢曲線圖

    越限報警設置界面中客戶可以根據現場的實際情況設置相應的電流越限值。當系統運行過程中監測到某一回路超過設定值時系統會自動進行報警提醒值班人員盡快查找原因并且解決問題。為整個系統的安全運行提供了直觀而方便的軟件支持，如圖（8）所示：

圖（8）越限報警設置界面

    4 結束語

    隨著社會的發展及電力的廣泛應用，電力監控系統已成為全國各地重點工程項目、標志性建筑/大型公共設施等大面積多變電所用戶的必然選擇，本文介紹的Acrel-2000電力監控系統在合肥日立建基項目的應用，可以實現對變電所配電柜回路用電的實時監控和電能管理，不僅能顯示回路用電狀況，還具有網絡通訊功能，可以與串口服務器、計算機等組成電能管理系統。系統實現對采集數據的分析、處理，實時顯示變電所內各配電回路的運行狀態，對模擬分合閘、負載越限具有彈出報警對話框及報警聲音提示，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究。該系統運行安全、可靠、穩定，為變電所用戶解決用電問題提供了真實可靠的依據，取得了較好的社會效益。^［2］

    參考文獻：

    [1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

    [2].周中等編著. 智能電網用戶端電力監控與電能管理系統產品選型及解決方案[M]. 北京. 機械工業出版社. 2011.10

    作者簡介：

    徐霜，女，漢族，本科，工程師，主要研究方向?yàn)橹悄芙ㄖ�供配電監控系統。<
