測量用電流互感器在風能發電中的應用
徐霜
（安科瑞電氣股份有限公司，上海 嘉定 201801）
摘 要：分析電流互感器的原理，介紹了測量用電流互感器的定義、準確級、和儀表保安系數的概念，結合工程實例分析，談談低壓測量用電流互感器在風能發電領域中應用。
1.引言
隨著我國電力系統不斷發展，國家對新能源發展越來越重視，國家出臺相關政策鼓勵企業發展新能源，風力發電正在世界上形成一股熱潮，而且風力發電在芬蘭、丹麥等國家比較盛行，我國也在西部也大力推行，因為風力發電沒有燃料問題，也不會造成輻射和污染，是一種優良的發電方式，而電廠中對電流信號的測量，必須通過遠傳才能實現測量，為此電流互感器作為一個重要的元件，已被廣泛地應用于風能電廠配電系統配合各種測量儀器、儀表使用。
2.工作原理
電流互感器的工作原理如圖1所示，電流互感器的一次繞組串聯在被測線路中，I1為線路電流即電流互感器的一次電流，N1為電流互感器的一次匝數，I2電流互感器二次電流（通常為5A、1A），N2為電流互感器的二次匝數，Z2e為二次回路設備及連接導線阻抗。當一次電流從電流互感器P1端流進，P2端出，在二次Z2e接通的情況下，由電磁感應原理，電流互感器二次繞組有電流I2從S1流過，經Z2e至S2，形成閉合回路。由此可得電流在理想狀態下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K為電流互感器的變比。
圖1
3.測量用電流互感器的選型
3.1測量用電流互感的先關概念
3.1.1測量用電流互感器是為指示儀表、積分儀表和其他類似電器提供電流的電流互感器。
3.1.2測量用電流互感器廣泛用于對低壓配電系統電流的測量，主要準確（對電流互感器給定的等級）級有：0.1、0.2、0.5、1等，其相應的準確級在國家標準中的要求見表1。
表1 電流誤差限值
3.1.3儀表保安系數是指實際電流與電流互感器額定電流之比值，用FS表示。必需注意在配電系統發生故障電流通過電流互感器一次繞組時，互感器的儀表保安系數越小，與互感器配套使用的儀器、儀表就越安全，FS值受負載影響比較大。
3.2測量用電流互感器的型號規格、技術參數等
3.2.1測量用電流互感器有很多型號規格，但是根據每個系列的特點以及穿孔大小的不同我們將測量用電流互感器型號規格統計,以江蘇安科瑞AKH-0.66 系列測量用低壓電流互感器為例，如表2所示。

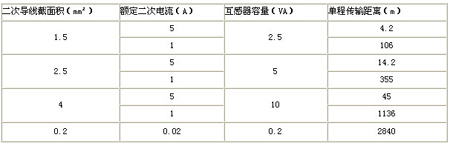

表2 AKH-0.66測量用電流互感器的型號規格
圖2 AKH-0.66 II 型測量用低壓電流互感器外形圖
