徐霜

（安科瑞電氣股份有限公司，上海 嘉定 201801）

    摘 要：分析電流互感器的原理，介紹了測量用電流互感器的定義、準確級、和儀表保安系數的概念，同結合工程實例分析，談?wù)劦蛪簻y量用電流互感器在化工項目低壓配電系統中測量方面的選用。

    1.引言

    隨著我國電力系統不斷發展，以及低壓配電系統的自動化程度不斷提高，電流互感器作為低壓配電系統中的一種重要電氣元件，已被廣泛地應用于低壓配電系統配合各種測量儀器、儀表使用，但是由于化工行業中環境的特殊性，使用電流互感器時必須考慮現場的環境，在選擇電流互感器時，必須考慮電流互感器 的遠傳，而且不能簡單的考慮互感器的容量為10VA就可以滿足要求了。

    2.工作原理

    電流互感器的工作原理如圖1所示，電流互感器的一次繞組串聯在被測線路中，I1為線路電流即電流互感器的一次電流，N1為電流互感器的一次匝數，I2電流互感器二次電流（通常為5A、1A），N2為電流互感器的二次匝數，Z2e為二次回路設備及連接導線阻抗。當一次電流從電流互感器P1端流進，P2端出，在二次Z2e接通的情況下，由電磁感應原理，電流互感器二次繞組有電流I2從S1流過，經Z2e至S2，形成閉合回路。由此可得電流在理想狀態下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K為電流互感器的變比。

圖1

    3.測量用電流互感器的選型

    3.1測量用電流互感的先關概念

    3.1.1測量用電流互感器是為指示儀表、積分儀表和其他類似電器提供電流的電流互感器。

    3.1.2測量用電流互感器廣泛用于對低壓配電系統電流的測量，主要準確（對電流互感器給定的等級）級有：0.1、0.2、0.5、1等，其相應的準確級在國家標準中的要求見表1。

    表1 電流誤差限值

    3.1.3儀表保安系數是指實際電流與電流互感器額定電流之比值，用FS表示。必需注意在配電系統發生故障電流通過電流互感器一次繞組時，互感器的儀表保安系數越小，與互感器配套使用的儀器、儀表就越安全，F(xiàn)S值受負載影響比較大。

    3.2測量用電流互感器的型號規格、技術參數等

    3.2.1測量用電流互感器有很多型號規格，但是根據每個系列的特點以及穿孔大小的不同我們將測量用電流互感器型號規格統計，以江蘇安科瑞AKH-0.66系列低壓測量用電流互感器為例，如表2所示。

    表2 AKH-0.66測量用電流互感器的型號規格

圖2 AKH-0.66 II型低壓電流互感器

    3.2.2測量用電流互感器的技術參數

    額定工作電壓AC0.66kV（等效AC0.69kV，GB156-2003）

    額定頻率50-60Hz

    環境溫度-30℃~70℃，最高耐溫120℃

    海拔高度≤3000m

    工頻耐壓3000V/1min 50Hz

    3.3測量用電流互感器在化工行業低壓配電系統中的問題及應用實例

    測量用電流互感器在低壓配電系統中二次輸出5A和1A的選擇，是一些電氣工程師經常遇到的問題。

    2009年12月山東聊城某化工廠，各生產車間環境多為爆炸性環境，各車間電氣控制室不安裝在車間內，而是安裝在離各車間較遠的公共電氣控制室，來實現對系統電流信息的集中采集，現場電流互感器與控制室之間距離大約200米，有的甚至300米，二次傳輸導線為2.5平方毫米，使用的電流互感器有AKH-0.66/30I 200/5A 0.5級 5VA 穿心1匝 等許多規格，使用的電流表為CL72-AI，該項目比較大，該項目在將完工，部分工程試運行時，發現所有電流表顯示與現場電流完全不準確。

    經分析，電流互感器額定容量就是電流互感器額定二次電流I2e，通過二次回路額定負載Z2e時所消耗的視在功率S2e，即，S2e=I2e²Z2e； 因數顯表消耗的視在功率只有0.05VA，很小，所以我們可以不考慮 ，Z2e=ρ.2L/S=0.0176Ω. mm²/m×2×200 m /2.5=2.82Ω，S2e= I2e²Z2e=5A²×2.82Ω=70.5VA，遠遠大于電流互感器的額定容量5VA，所以此時應該選擇200/1A的電流互感器，2010年2月份該項目更換了所有的比5A電流互感器，同時由于電流表為數顯表，變比可以重新設定為200/1，使整個系統恢復正常。從本實例可以得出電流互感器接數顯電流表時，傳輸距離對比如表3

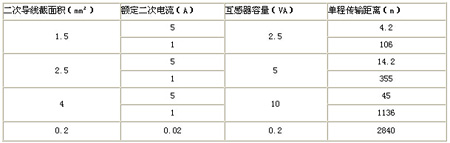

    表3傳輸距離對比

    3.4電流互感器使用過程中的注意事項

    3.4.1電流互感器在接線時，同名端必須要保持一致，即P1、S1；P2、S2。

    3.4.2電流互感器在正常運行時，二次不得開路，防止二次開路產生高電壓，影響人身和設備安全。

    4.結束語

    本文對低壓配電系統中的不同類型電流互感器進行了簡單概述，推薦給電力系統各位專家和電氣工程師們參考，有利于不同類型低壓電流互感器在低壓智能配電系統的廣泛應用。

    參考文獻

    [1]江蘇安科瑞電器制造有限公司.電量傳感器選型手冊,201407版.

    [2]任致遠，周中.電力電測數字儀表原理與應用指南,中國電力出版社，2007.

    作者簡介：徐霜，女，本科，安科瑞電氣股份有限公司，主要研究方向為電量傳感器設計<
