徐霜

（安科瑞電氣股份有限公司，上海 嘉定 201801)

    摘要：分析了霍爾電流傳感器的工作原理以及產品選型，淺談其在光伏直流柜中的應用

    1 引言

    光伏直流柜是對光伏匯流箱匯流后的直流電進行匯總、監控、保護的功能柜（一般指匯總直流負荷的電柜），直流防雷柜可以將多路直流輸入?yún)R總成一路電流輸出，每路都有保護裝置（斷路器、熔斷器等）、防反二極管等，而且可以對每路電壓電流進行監控，并可以實現遠程通信，而霍爾電流傳感器主要起到監測光伏匯流箱實時輸出電流的作用。

    2 工作原理

    霍爾電流傳感器是根據霍爾效應制作的一種磁場傳感器，按原理可分為開環（直放式）和閉環（磁平衡式），基于實際應用中開環（直放式）原理傳感器結構相對緊湊、功耗小且成本較低，光伏直流柜中普遍使用開環（直放式）原理霍爾電流傳感器來配合光伏直流柜匯流采集裝置。

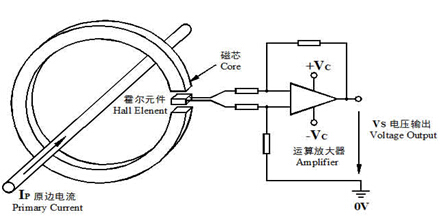

    霍爾電流傳感器開環（直放式）原理：如圖1所示，當原邊電流IP流過一根長導線時，在導線周?chē)鷮�產生磁場，磁場的大小與流過導線的電流成正比，產生的磁場聚集在磁環內，通過磁環氣隙中霍爾元件進行測量并放大輸出，其輸出電壓VS精確的反映原邊電流IP。一般的額定輸出標定為4V/5V。

圖1

    3 選型

    3.1 產品介紹

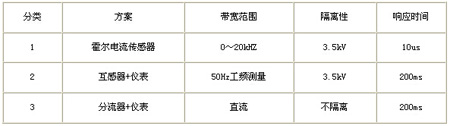

    霍爾電流傳感器結合了電流互感器和分流器的所有優點，克服了互感器和分流器的不足，如表1所示：

表1 霍爾電流傳感器優點對比表

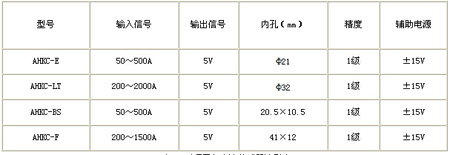

    在傳感器行業內，江蘇安科瑞嚴格按照J(rèn)B/T 7490-2007《霍爾電流互感器》行業標準規定的各項要求，相對于同行采用插針式接線不同， 一律采用綠色可插拔端子現場接線方便、可靠。一般情況下，可以根據輸入信號、內孔尺寸來選擇霍爾電流傳感器 。開環霍爾電流傳感器型號選型如表2所示：

表2 開環霍爾電流傳感器選型表

    3.2 產品外形

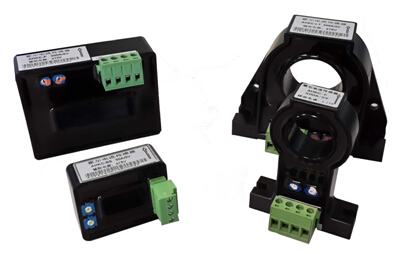

    常見開環霍爾電流傳感器如圖2所示：

圖2 開環霍爾電流傳感器實物圖

    3.3 技術指標

    響應時間：≤10us

    頻寬：20kHz

    失調電壓：±15mV

    工作溫度：-25～70℃

    存儲溫度：-40～80℃

    輸出負載：根據不同輔助電源、輸入信號、輸出信號而定

    輸入過載能力：輸入量程最大值2倍可恢復正常工作

    耐壓：3.5kV/50Hz/1min

    4 應用

    4.1 應用案例

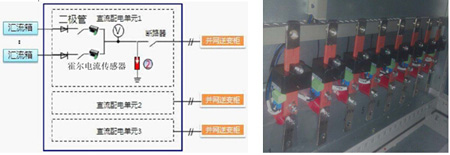

    在實際應用中，以光伏直流柜需要對8路光伏匯流箱輸出電流電壓進行監測為例，鑒于光伏直流柜中一般匯流采用銅牌接入且柜體空間有限制，可推薦采用8個體積較小的AHKC-BS 200A/5V霍爾開環電流傳感器（如圖3、圖4所示）配合安科瑞直流柜匯流采集裝置AGF-D，可計算出前級8路匯流箱的實時輸出電流，同時可 配合1個直流高壓電壓傳感器ACTDS-DV/V（輸入范圍DC 0-1500V）實現功率及電能測量。

圖3          圖4

    4.2 使用注意事項

    1、為了得到較好的動態特性和靈敏度，必須注意原邊線圈和副邊線圈的耦合，要耦合得好，最好用單根導線且導線完全填滿霍爾傳感器模塊孔徑；

    2、使用中當大的直流電流流過傳感器原邊線圈，且次級電路沒有接通電源|穩壓器或副邊開路，則其磁路被磁化，而產生剩磁，影響測量精度（故使用時要先接通電源和測量端M），發生這種情況時，要先進行退磁處理。其方法是次邊電路不加電源，而在原邊線圈中通過同樣等級大小的交流電流并逐漸減小其值；

    3、在大多數場合，霍爾傳感器都具有很強的抗外磁場干擾能力，一般在距離模塊5-10cm之間存在一個兩倍于工作電流Ip的電流所產生的磁場干擾是可以忽略的，但當有更強的磁場干擾時，要采取適當?shù)拇胧﹣?lái)解決。通常方法有：

    ① 調整模塊方向，使外磁場對模塊的影響最小；

    ② 在模塊上加罩一個抗磁場的金屬屏蔽罩；

    ③ 選用帶雙霍爾元件或多霍爾元件的模塊；

    ④ 測量的最佳精度是在額定值下得到的，當被測電流遠低于額定值時，要獲得最佳精度，原邊可使用多匝，即：IpNp=額定安匝數。另外，原邊饋線溫度不應超過80℃。

    5 結束語

    隨著社會的發展，傳統的電流傳感器、分流計等產品已經不能勝任更多的工作，在此條件下，霍爾電流傳感器的產生可以使更多的行業設備在監控下正常工作，減少人員及設備維護的投入成本。霍爾電流傳感器因其眾多優點，被廣泛應用于各個領域，在各種需要電流檢測的系統中，已成為不可缺少的一部分。

    參考資料：

    （1）安科瑞電氣股份有限公司.電量傳感器選型手冊,201407版

    （2）謝文和.傳感器及其應用[M].北京：高等教育出版社，2003.

    作者簡介：徐霜，女，本科，安科瑞電氣股份有限公司，主要研究方向?yàn)殡娏總鞲衅髟O(shè)計<
