導讀：順源科技最新研制的ISO EMH系列智能高隔離變送器儀表，集隔離、顯示、報警控制、變送于一體，廣泛用于高鐵、地鐵750V/1500V軌道電壓隔離監測，電力儀器儀表與傳感器信號收發及監控，高壓變頻器信號遠程抗干擾無失真?zhèn)鬏�，電網變壓器設備運行檢測和控制，電力監控、醫療設備隔離安全柵。

    順源科技是07年深圳市高新技術企業及2011年國家高新技術企業。公司以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。

    順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器產品上有10多年的設計、生產和應用經驗，全系列產品有20多項國家專利和軟件著作權。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。

    本次最新研制的ISO EMH系列智能高隔離變送器儀表，是一種將模擬電壓或電流信號高電壓隔離放大、轉換成精度、線性度相匹配的顯示控制變送器。該產品集隔離、顯示、報警控制、變送于一體，內部包含有一組高效率多隔離的DC/DC電源變換電路、信號調制解調電路、信號耦合隔離變換電路、顯示和報警控制電路等。特別適用于：0-75mV/0-5V/0-10V/0-1mA/0-20mA/4-20mA等模擬量的免調節隔離放大變送、顯示和控制。產品采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。內部集成工藝結構及新技術隔離措施使該器件能達到：輔助電源、信號輸入與輸出6000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動環境要求。智能化設計的新型高隔離變送器系列產品內置反接、過載、抗浪涌等多種保護電路，無需外接其它元件，免零點增益調節，方便用戶現場使用。

    ISO EMH系列智能高隔離變送器儀表采用智能化設計，具備了傳統產品所不具備的多種功能。只需單電源供電就可將模擬信號進行隔離變送，并按設定范圍線性對應地以十進制數字量顯示出來。傳統嵌入的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大。相比于傳統的模擬顯示表，這種智能數字顯示表采用兩個按鍵組合操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，并具有反向、過流保護功能。產品廣泛用于高鐵、地鐵750V/1500V軌道電壓隔離監測，電力儀器儀表與傳感器信號收發及監控，高壓變頻器信號遠程抗干擾無失真?zhèn)鬏�，電網變壓器設備運行信號檢測、隔離及長線傳輸，電力監控、醫療設備隔離安全柵。

    軌道電壓、電網變壓器、高壓變頻器運行監測專用：高隔離安全柵/高隔離放大器/高隔離變送器產品資料簡介。

    1、高隔離模擬量顯示控制智能變送器：DIN 1X1 ISO EMH(LED1)

    2、單雙向模擬信號6KV高隔離變送器IC：ISO EMH U-P-O/ISO EMH A-P-O 系列

    3、軌道電壓監測6KV高隔離放大器模塊：ISO EMH 4-20mA

    典型應用

    ● 高鐵、地鐵750V/1500V軌道電壓隔離監測

    ● 電網設備運行信號檢測、隔離及長線傳輸

    ● 電網變壓器安全運行檢測與監控

    ● 電力儀器儀表與傳感器信號收發及監控

    ● 高壓變頻器信號遠程抗干擾無失真?zhèn)鬏?

    ● 電力監控、醫療設備隔離安全柵

    ● 模擬信號地線干擾抑制及高隔離采集

    ● PLC、DCS現場模擬信號高隔離檢測

    ● 工業高壓設備運行測量、監視和遠程控制

    ● 石油、化工、環保、采礦系統控制點監測

    ● 溫度、壓力、流量、液位信號直觀顯示監測

    ● 傳感器、變送器工作運行狀態顯示與控制

    產品特點

    ● 直觀顯示在線輸入或輸出信號值，方便現場點檢與操作

    ● 高精度四位LED數碼顯示，顯示分辨率末位±2字

    ● 可編程設定兩路上下限隔離式開關量報警信號輸出

    ● 精度等級：0.1級、0.2級、0.5級,全量程內非線性度<0.2%

    ● 內置多種保護電路,無需外接其它元件,免零點增益調節

    ● 輔助電源、模擬量輸入與輸出之間：6000VDC 三隔離

    ● 輔助電源：5V,12V, 24VDC,220VAC等單電源供電方式

    ● 0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模擬信號

    之間隔離、放大相互轉換及顯示與控制

    ● 工業級溫度范圍: -25 ~ +70 ℃

    ● 低成本、小體積標準DIN 35導軌安裝方式

    ● EMC特殊要求場合須增加電磁干擾抑制電路和屏蔽措施

    原理框圖

    典型應用接線圖

    典型應用1：電流輸入電流輸出（I/I）隔離顯示控制

4-20mA模擬量6KV高隔離，智能化顯示控制變送器

    典型應用2：電流輸入電壓輸出（I/V）隔離變送顯示控制

6KV高隔離4-20mA轉0-10V，智能化顯示控制變送器

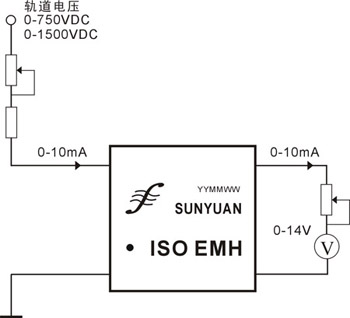

    典型應用3：軌道電壓取樣監控隔離安全柵

    產品組合應用圖片

    報警輸出及應用

    1、 兩路報警信號在主CPU芯片中生成的直流電平信號，經光耦隔離輸出，輸出低電平表示報警狀態，輸出高電平為非報警狀態。

    2、 因?yàn)轱@示控制器是無源二線制工作，最小工作電流3mA，所以報警信號也十分微弱，最低只有0.5mA。借助擴流能力很強的光敏三極管型光電耦合器將信號隔離，采用集電極開路（OC門）輸出。輸出接上拉電壓，電流最大可擴至120mA。這種光敏三極管型的光電耦合器的原理如下圖所示：圖中儀表信號經光耦隔離，⑨、⑩“1H /1L”， ⑦、⑧“2L /2 H”接線端口是光耦OC門信號的輸出端，接儀表外電源電路，對報警信號做進一步的放大與增能，最終達到可以驅動所需要的聲響、光、電、制冷、加溫、電機等執行機構。⑨、⑩“1H /1L”是第一路報警輸出，⑦、⑧“2L /2 H”是第二路報警輸出，“1H”、“2H” 接光敏三極管集電極，“1L”、 “2L” 接發射極。

報警輸出1                      報警輸出2

    3、由于光敏三極管Ic最大電流的限制，其擴流和驅動負載能力有限，用戶如需更大驅動電流，用來現場驅動繼電器、電磁閥、步進電機等裝置，可自行外接功率擴展電路（功率放大管或伺服電路）進行擴流放大處理或做特殊定制。<
