徐霜

安科瑞電氣股份有限公司 上海嘉定

    摘要：本文簡述了電氣火災監控系統的組成原理，分析了電氣火災監控系統在應用中的設計依據和相關規范。最后通過安科瑞剩余電流式電氣火災監控系統在奉賢綠庭國際大廈的實例介紹，闡述了電氣火災監控系統功能的實現及其重要意義。

    0 概述

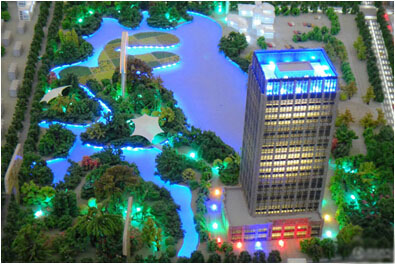

    奉賢綠庭國際大廈位于奉賢南橋航南公路5088弄（韓誼路路口），是南橋核心商務區首席生態商務典范，40-158平方米5A甲級辦公樓，奉賢新城綜合商務辦公企業首選。坐擁近千畝生態園林及周邊景觀，開創南橋生態辦公全新領域。距環城東路400米、東臨S4滬金高速南橋出口600米，未來軌道5號線北接虹橋樞紐，交通優勢突出。

    外立面采取花崗巖、LOW-E雙層中空玻璃，呈現Art-Deco風格；南橋商辦市場尖端新風系統，機械通風，低碳環保；智能化辦公系統；大堂挑高9米，內部有銀行、超市、咖啡廳等商務設施。

    本項目為樓層配電箱內安裝的115只ARCM200BL-Z剩余電流式火災探測器，探測器通過總線方式接至消控中心的Acrel-6000/Q琴臺式電氣火災監控系統。

    1 參考標準

    近年來，國家為了加大電氣火災監控防范的力度，相繼制訂或修改了一批相關標準規范，加強對電氣火災的預防。主要有：

    1.1．GB50045-95(2005版)《高層民用建筑設計防火規范》，其中在條文9.5.1里規定:高層建筑內火災危險性大、人員密集等場所宜設置漏電火災報警系統。

    1.2．GB50016-2006《建筑設計防火規范》，在條文11.2.7里規定:下列場所宜設置剩余電流動作電氣火災監控系統。這些場所包括各種類型的影劇院、館所、倉庫、住宅小區、醫院、商店、學校等等。

    1.3．國家標準《建筑電氣火災預防要求和檢測方法》有關條文也明確要求“應在電源進線端設置自動切斷電源或報警的剩余電流動作保護器”。

    1.4．電氣火災監控系統的產品應滿足:GB14287.1-2005《電氣火災監控設備》、 GB14287.2-2005《剩余電流式電氣火災監控探測器》、GB14287.3-2005《測溫式電氣火災監控探測器》

    1.5．電氣火災監控系統的安裝和運行應滿足GB13955-2005《剩余電流動作保護裝置安裝和運行》

    1.6．電氣火災監控系統的供電應滿足GB50052《供配電系統設計規范》的要求

    1.7．電氣火災監控系統的設計應滿足《電氣火災監控系統的設計方法》的要求(暫行規定)

    2 系統組成

    奉賢綠庭國際大廈電氣火災項目由電氣火災監測后臺，電氣火災探測器以及漏電流互感器組成。
本項目地上部分21層，地下部分1層。其中14層到21層火災探測器25臺，一根總線；6層到13層火災探測器24臺，一根總線；地下1層部分到5層火災探測器34臺，一根總線；地下一層剩余部分火災探測器32臺，一根總線；通訊總線共記4條，總線在樓層以手拉手方式串接后，接入消控中心琴臺式主機后臺，組成電氣火災系統。箱體中漏電流互感器通過電流線接入漏電探測器，漏電探測器實時顯示漏電情況。以上所述組成一套信號穩定，精度可靠的電氣火災監測系統。本系統組網共分為三層：

    1）站控管理層

    站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如主機、顯示器、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。

    監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。

    UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。

    后臺監控設備設置在消控室中。

    2）網絡通訊層

    通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。

    3）現場設備層

    現場設備層是數據采集終端，主要為ARCM200BL系列剩余式電氣火災監控探測器。

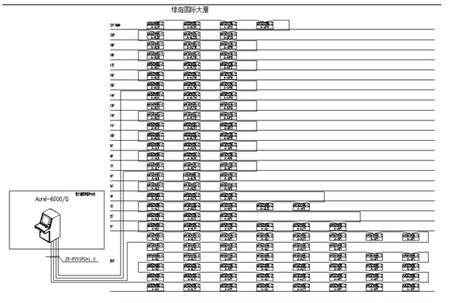

    系統結構拓?fù)鋱D如下：

    3 電氣火災設備

    3.1. 電源

    ① 額定工作電壓 AC220V（AC175～245V）

    ② 備用電源：主電源欠壓或停電時，維持監控設備工作時間 ≥30 分鐘

    3.2. 工作制

    24 小時工作制

    3.3. 通訊方式

    RS485 總線通訊，Modbus-RTU 通信協議，傳輸距離 1km，可通過中繼器延長通訊傳輸距離。

    3.4. 監控容量

    ① 監控設備最高可監控 1024 個監控單元（探測器） 。

    ② 可配接 ARCM 系列監控探測器。

    3.5. 監控報警項目

    ① 剩余電流故障（漏電） ：故障單元屬性（部位、類型）

    ② 溫度報警（超溫） ： 故障單元屬性（部位、類型）

    ③ 電流故障（過流） ： 故障單元屬性（部位、類型）

    監控報警響應時間： ≤30s

    監控報警聲壓級（A 計權） ：≥70db／1m

    監控報警光顯示：紅色 LED 指示燈

    監控報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

    3.6. 故障報警項目

    ① 監控設備與探測器之間的連接線斷路、短路

    ② 主電欠壓或停電

    ③ 備用電源電池短路、斷路

    故障報警響應時間：≤100s

    監控報警聲壓級（A 計權） ：≥70db／1m

    監控報警光顯示：黃色 LED 指示燈

    故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

    故障期間，非故障回路的正常工作不受影響

    3.7. 控制輸出

    報警控制輸出：常開無源觸點，容量：AC250V 3A 或 DC30V 3A

    3.8. 自檢項目

    ① 指示燈檢查：報警、故障、運行、主電源、備用電源指示燈

    ② 顯示器檢查

    ③ 音響器件檢查

    自檢耗時 ≤60s

    3.9. 歷史記錄

    ① 記錄內容：記錄類型、發生時間、探測器、區域、故障描述。

    ② 記錄查詢：根據記錄的日期、類型等條件查詢。

    3.10. 操作分級

    ① 日常值班級：實時狀態監視、歷史記錄查詢。

    ② 監控操作級：實時狀態監視、歷史記錄查詢、探測器遠程復位。

    ③ 系統管理級：實時狀態監視、歷史記錄查詢、探測器遠程復位、探測器參數遠程修改、監控設備

    系統參數設定與修改、操作員添加與刪除。

    3.11. 使用環境條件

    ① 工作場所：消防控制室內，或與消防控制臺并列安裝

    ② 工作環境溫度：-10℃～+55℃

    ③ 工作環境相對濕度：5%～95%RH

    ④ 海拔高度：≤2500m

    3.12、ARCM200BL系列儀表

    ARCM200BL 型剩余電流式電氣火災監控探測器，是針對 0.4kV 以下的TT、TN 系統設計的，通過對配電回路的剩余電流、導線溫度、過電流、過電壓等火災危險參數實施監控和管理，從而預防電氣火災的發生，并實現了對多種電力參數的實時監測,為能耗管理提供精確的數據。產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑電氣火災預防監控、系統絕緣老化預估等的理想選擇。產品符合 GB14287.2-2005《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》的標準要求。

    4 系統功能

    4.1.監控報警功能：

    監控設備能接收多臺探測器的漏電、溫度信息，報警時發出聲光報警信號，同時設備上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位”按鈕遠程對探測器實現復位。對于聲音報警信號也可以使用顯示屏“消聲”按鈕手動消除。

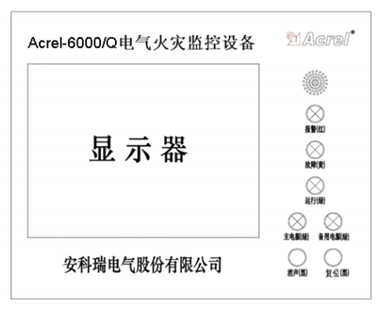

Acrel-6000/Q琴臺式主機面板

    4.2.故障報警功能

    通訊故障報警：當監控設備與所接的任一臺探測器之間發生通訊故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。

    電源故障報警：當主電源或備用電源發生故障時，監控設備也發出聲光報警信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除報警聲響。

故障報警信息提示界面

    4.3.自檢功能

    檢查設備中所有狀態鍵盤、鼠標、運行參數加載、ARTU-J16串口、ARTU-K32串口、UPS電源是否正常。

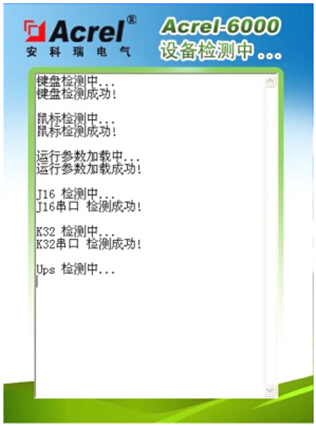

系統自檢界面

    4.4.報警記錄存儲查詢功能

    當發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。

歷史記錄查詢界面

    4.5.電源功能

    當主電源發生停電、欠壓等故障時，監控設備可自動切換到備用電源工作，當主電源恢復正常供電時，自動切回到主電源，切換過程中保證監控設備連續平穩運行。

    4.6.對探測器控制功能

    通過監控軟件操作，可對連接到本設備的所有探測器進行遠程復位控制。

單個探測器復位功能

    4.7.權限控制功能

    為確保監控系統的安全運行，監控設備軟件操作權限分為三級，不同級別的操作員具有不同的操作權限。

    5 結束語

    奉賢綠庭國際大廈電氣火災監控系統由電氣火災監控裝置Acrel-6000/Q、漏電火災探測器漏電火災探測器ARCM200BL組成。 Acrel-6000電氣火災監控系統是本公司自主研發的用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統應用于大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本系統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號，能指示報警部位并保存報警信息�，F(xiàn)場儀表采用總線方式接至消控中心的Acrel-6000/Q琴臺式電氣火災監控系統。本系統具有安裝運輸方便、性價比高、維護方便等優點。

    參考文獻

    [1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

    [2].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣 2010. 6

    作者簡介：徐霜，女，本科。

    任職單位：現任職于安科瑞電氣股份有限公司<
