凌力爾特公司 (Linear Technology Corporation) 推出一款電流模式升壓型 DC/DC 轉換器 LT3952。該器件有一個內部 60V、4A DMOS 電源開關。LT3952 專門為驅動多種配置的大功率 LED 而設計。該器件整合了輸入和輸出電流調節環路和輸出電壓調節，以作為一個靈活的電流/電壓源工作。LT3952 的3V至42V輸入電壓范圍使其非常適合多種應用，包括汽車、工業和建筑照明。
LT3952 可用標稱的 12V 輸入驅動多達 16 個 350mA 白光 LED，從而提供超過 15W 功率。該器件包括高壓側電流檢測，允許其以升壓模式、降壓模式、降壓-升壓模式或 SEPIC 拓?fù)涔ぷ鳌?nèi)部的擴展頻譜頻率調制最大限度減輕了 EMI 問題。LT3952 在升壓拓?fù)鋾r(shí)提供超過 94% 的效率，因此無需外部散熱措施。其內部 LED 短路保護在大多數應用中實現了更高的可靠性。頻率調節引腳允許用戶設定開關頻率在 200kHz 至 3MHz，從而優化了效率，同時最大限度減小了外部組件尺寸和成本。LT3952 在纖巧的解決方案占板面積提供了超過 90% 的效率，同時以 2MHz 頻率切換。該器件采用耐熱增強型 TSSOP-28E 封裝，提供了非常緊湊的大功率 LED 驅動器解決方案。
LT3952 有一個針對 PMOS LED 斷接開關的柵極驅動器，用外部PWM 信號提供高達 4000:1 的調光比。對于要求不那么苛刻的調光要求而言，CTRL 引腳可用來提供 10:1 的模擬調光范圍，內部 PWM 發生器可用來實現 5:1 調光。LT3952 的固定頻率、電流模式架構在很寬的電源和輸出電壓范圍內提供穩定工作。輸出短路保護和開路 LED 保護提高了系統的可靠性。其他特點包括頻率同步、擴展頻譜頻率調制、可編程 VIN 欠壓和過壓保護、以及輸入限流和監視器。
LT3952EFE 采用耐熱增強型 28 引線 TSSOP 封裝。有 3 種溫度級版本可用：擴展溫度級和工業溫度級版本在 –40°C 至 125°C (結溫) 范圍內工作；高溫級版本在 –40°C 至 150°C 溫度范圍內工作。千片批購價為每片 3.95 美元，所有版本都有現貨供應。

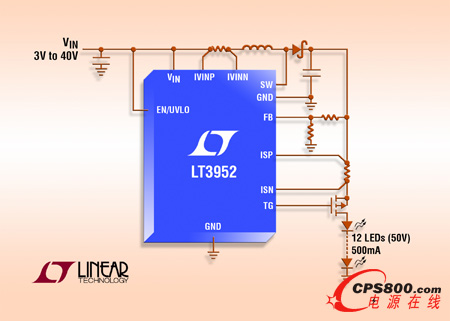

照片說明：具內部 4A 開關和內部短路保護的 60V LED 驅動器
性能概要：LT3952
·4000:1 True Color PWM™ 調光
·4A、60V 內部 DMOS 開關
·寬輸入電壓范圍：3V 至 42V
·利用監視器提供 0V 至 60V 輸出電流調節
·用于 PWM 和輸出斷接的 PMOS 開關驅動器
·LED 短路保護和 /SHORTLED 標記
·內部擴展頻譜頻率調制
·恒定電流和恒定電壓調節
·輸入電流限制和監視器
·可調頻率：200kHz 至 3MHz，可同步至一個外部時鐘
·10:1 模擬調光
·具 /OPENLED 標記的可編程 LED 開路保護
·可編程 VIN 欠壓和過壓閉鎖
·采用 28 引線 TSSOP 封裝<
