徐霜

安科瑞電氣股份有限公司 上海嘉定

    摘要：安科瑞剩余電流式電氣火災監控系統通過ARCM剩余電流式電氣火災監控裝置，對商場、賓館、機場、銀行、醫院、廠房等建筑低壓配電系統進行電氣火災監控。本文通過對無錫恒隆廣場漏電火災系統項目的介紹，重點闡述Acrel-6000電氣火災監控系統在商業地產項目中所實現的功能及其重要意義。

    1、項目簡介

    無錫恒隆廣場由恒隆地產有限公司開發建設。無錫的恒隆廣場包括一期與二期，兩期項目之總樓面面積達375,720平方米。坐落于無錫市之商業中心崇安區人民中路，已開業的恒隆廣場（一期）的面積達262,720平方米，包括購物商場及甲級辦公樓群。

    本文主要對無錫恒隆廣場樓層146個配電回路漏電及由于漏電可能引起火災進行預報和監控，準確監控電氣線路的故障和異常狀態，發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。幫助物業節約人工成本，提高工作效率。

    系統通過探測現場各用電回路漏電電流、過電流等信號，以聲光報警的方式，準確提醒工作人員線路故障的位置，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態有效預防常見的因漏電所引起的建筑物電氣火災事故，保證人民生命財產安全。

    2、漏電火災監控系統的設計依據

    本系統符合中華人民共和國國家標準GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》。另外《高層民用建筑設計防火規范》GB50045-1995 (2005年修訂)9.5.1中規定高層建筑內火災危險性大、人員密集等場所宜設置漏電火災報警系統；《建筑設計防火規范》 GB50016—2006中11.2.7條商店、劇院、電影院、體育館等人員密集場所宜設置漏電火災報警系統

    3、監控系統的設計安裝及布線設計

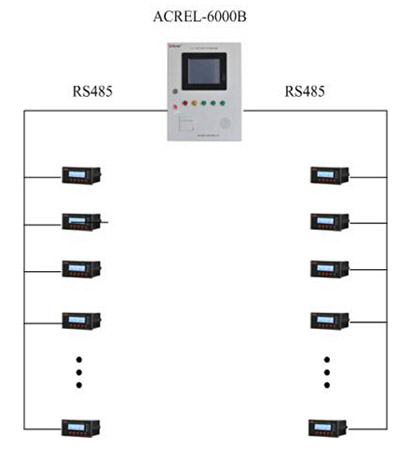

圖1 系統拓?fù)鋱D

    電氣火災監控設備以及系統的報警信號，應設在消防控制室或有人值班的場所。主機電源應取自控制中心的消防供電(AC220V)。

    各監控探測器采用現場供電，電源接入點應在該級斷路器的上端。

    1）配電柜內部形式的安裝設計

    本工程為新建工程，所有監控探測器均安裝于配電房的配電箱內，采用嵌入式安裝，安裝于配電柜面板上。工作人員可以通過面板按鈕查看各回路漏及溫度信息。剩余電流互感器安套在A、B、C三相電源線及N線上，PE線不得穿過互感器，固定牢靠，探測器與互感器之間的連線應該采用屏蔽導線；溫度傳感器為一熱敏電阻ＮＴＣ，可以提供-10-120℃的溫度基準，熱敏電阻可以通過導線連接至漏電火災監控探測器。

    2）整個漏電火災監控系統的安裝設計

    現場每個漏電監控探測器均帶有485通訊接口，需通過屏蔽雙絞線將現場所有探測器以手拉手的方式串聯起來，連接時應注意，每條485總線連接數量不超過110個，且在80個左右為宜。

    本工程共1棟建筑，共計146個配電箱，根據《建筑電氣火災預防要求和檢測方法》有關條文明確要求“為防止電氣設備和線路漏電火災,應在電源進線端設置自動切斷電源或報警的剩余電流動作保護器”。

    因此本項目在各配電箱進線處設置漏電火災探測器146臺ARCM200BL-J1及146臺剩余電流互感器AKH-0.66L，并在消控室設立壁掛式電氣火災監控系統Acrel-6000/B。配電箱模塊通過兩根485總線連接到后臺，將各處的漏電及溫度信息進行集中監控，便于工作人員進行統一管理。

    4、 系統軟件界面

    本套上位機軟件Acrel-6000電氣火災系統。主要有以下功能特點：友好的人機界面，可實時和定時采集現場設備的剩余電流數據和溫度、并有報警提示聲光報警等功能。客戶可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表。

    4.1 軟件運行主界面

    系統主界面顯示當前設備的狀態，包括運行、故障、報警和電源狀態。在正常運行時，故障和報警指示不顯示；當監測到有故障、報警發生時，顯示故障和報警指示；故障和報警消除后，故障、報警指示自動隱藏；在電源狀態欄，顯示當前是主電源供電還是備用電源供電。

    界面實時顯示系統當前的報警和故障信息，信息內容包括有：發生時間，報警、故障探測器（或模塊）的編號，探測器所在的區域和地點、報警、故障類型等。

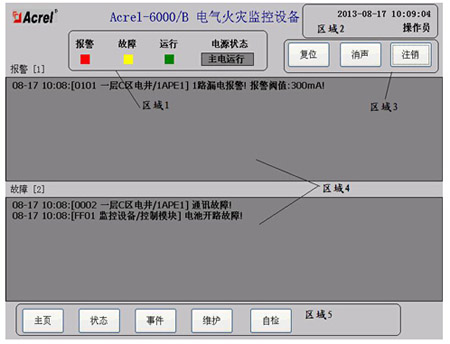

圖2 系統主界面

    4.2 狀態界面

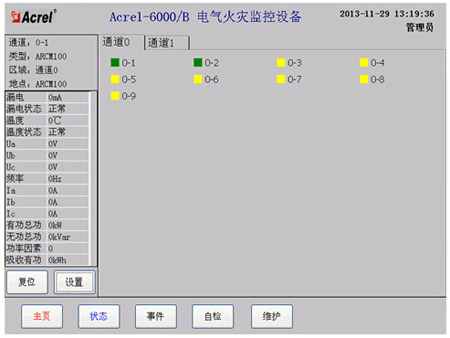

圖3 探測器狀態顯示界面

    在狀態界面中，操作員可以直觀的看到所有連接到監控設備的探測器的狀態，探測器的狀態以顏色進行區分，綠色表示正常，黃色表示故障，紅色表示報警。

    可以通過點擊代表各個探測器的圖標來查詢?cè)撎綔y(cè)器的信息，主要內容包括：探測器的編號、類型、所在的監控區域及探測器中各電參量的值。

    4.3 事件界面

    用戶于該界面內可查詢?nèi)我鈺r(shí)段內相應報警、故障、事件類型的記錄。

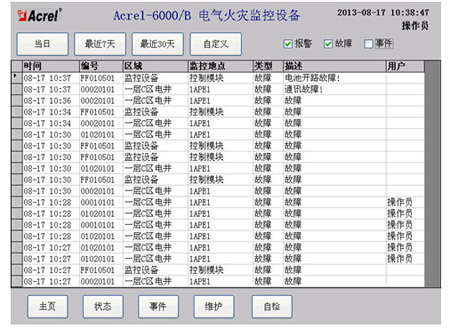

圖4 事件記錄查詢界面

    4.4 維護界面操作

    可查看配置用戶、串口及探測器模塊，探測器配置界面可查詢當前連接到監控設備的探測器的信息，也可依據現場實際情況進行添加修改。

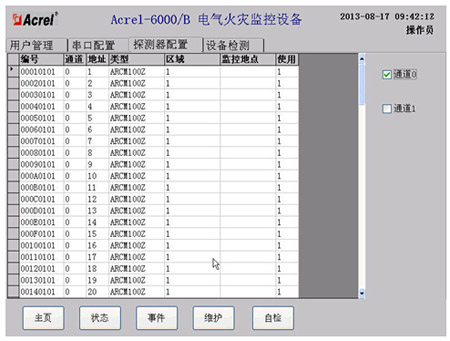

圖5 探測器配置界面

    5、結束語

    隨著智能建筑的發展及電力的廣泛應用，人們對安全的意識認識越來越高。公共建筑安裝漏電火災系統是智能化建設的必然趨勢。電氣火災系統有利于發現安全隱患，及時處理安全隱患，將火災防患與未然有著重要的意義。本系統自投入運行以來，幫助無錫恒隆廣場物業方發現和整改了多處漏電隱患，大大提高了工作人員的工作效率，確保了日常工作的穩定有序的進行，保證了賣家、消費者的日常安全，并為物業的消防管理提供了科學的依據。

    參考文獻

    [1].電力電測數字儀表原理與應用指南[M].，任致程 周中.，中國電力出版社.

    [2].電氣火災監控系統設計與應用圖集 ，吳恩遠 周中

    作者簡介：徐霜，女，本科。任職單位：現任職于安科瑞電氣股份有限公司<
