潘登GGDZ照明穩壓節電柜助力城市公共照明

    據“中國綠色照明工程”統計，城市照明已占我國總發電量的10％以上，照明節電已成為節約電能的重要環節。以上海潘登新電源公司為代表的企業，根據目前城市公共照明的供電方式和氣體放電燈的工作特點，開發生產出GGDZ照明穩壓節電柜，極大地提高了電源使用效率。

    電網電壓與城市公共照明燈具

    電力供電系統中，為了避免送電過程中的線路損耗及用電高峰時造成的末端電壓過低，往往都是以較高的電壓傳輸，特別是午夜后用電低谷時，電網電壓更高。城市照明設計也是更多地考慮了線路末端燈具的電壓與亮度。而上述高電壓只會帶來燈具的加速損壞及更高的電費支出。同時，電網電壓在用電高峰時（晚上6點～11點），波動較為頻繁，也給燈具的使用壽命帶來較大的影響。

    城市公共照明燈具多為氣體放電燈，它只是在啟動時，需要較高的工作電壓，而點燃后適當降低并穩定供電電壓，既可以保持其正常照度。同時，適當降低供電電壓還能有效地節電，并能延長燈具的使用壽命。

    人的眼睛對照度的敏銳度不是線性關系，而是對數關系。根據視覺與光強的對數理論，光強降低10％，視覺降低1％ 。

    所有氣體放電燈在使用前期，其亮度都比設計值 （ 壽命終止時的亮度）高出40％～20％，當燈達到壽命終點時，其亮度正好達到目標設計值。根據這一特點，用照明穩壓節電裝置補償燈的這一老化過程，在保證正常亮度的情況下，可有效地實現節電效果。

    GGDZ照明穩壓節電柜的節電技術

    現在市場中流行的許多種照明節電柜都不具備穩定電壓的功能，僅僅只是簡單地降低燈具的供電電壓。這種節電柜的弊端為：當電網電壓稍有波動時，要么節電柜的輸出電壓升高，燈具不再節電了；要么節電柜的輸出電壓降得更低了，燈具則很容易自動熄滅。由此可見，“穩壓”功能是照明節電柜必須具備的一項功能。也是照明節電柜能夠實現節電的必要條件。上海潘登新電源公司生產的GGDZ照明穩壓節電柜就是市場中為數不多的具有優異穩壓功能的照明節電柜。

    GGDZ照明穩壓節電柜根據用戶電網電壓的波動情況、照明負載的性質，對燈具實行智能穩壓供電，隨時給燈具提供一個既穩定、又能節電，還不會影響照明效果的供電電壓。

    用戶可根據自己的需要，自行設置輸出的節電電壓，對照明負載的運行時間和供電方式進行編程，最大限度地降低照明燈具的電耗。（見下圖）

    用GGDZ照明穩壓節電柜后，僅智能穩壓所實現的節電效果一般就可達20％以上。同時由于照明燈具工作在較低的電壓，其使用壽命大大延長了。

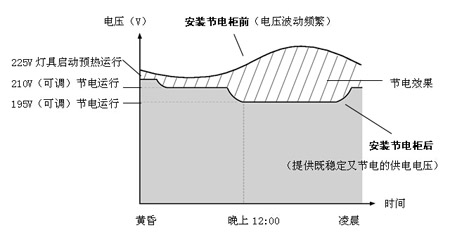

以城市路燈控制為例的節電效果圖

    GGDZ照明穩壓節電柜

    GGDZ照明穩壓節電柜由補償變壓器、調壓變壓器、采樣電路、主控制電路、調壓控制電路、時控電路、保護電路等組成。根據照明負載特點和電網電壓的實際情況，實行分相采樣，分相穩壓調壓。

    其工作過程為：照明負載開始工作時，采樣電路獲取當時節電柜的輸出電壓，經檢測控制電路與基準電壓進行比較判斷，然后輸出控制信號，控制調壓變壓器進行調壓，使補償變壓器產生大小不同的補償電壓，達到降低和穩定輸出電壓的目的。

    以城市路燈為例，其線路一般比較長，啟動時需要220～230V的工作電壓，預熱后再自動轉為用戶設定的輸出電壓。輸出電壓在190V～230V之間可任意調節。（出廠時設定為：從開燈至23點為210V；23點至凌晨5點為195V；凌晨5點至關燈為210V。）輸出電壓的轉變過程是緩慢無級的斜坡方式，不會產生任何沖擊電流。用戶根據當地道路照明需要，通過時控電路對照明負載的運行時間和供電電壓進行編程，以最大限度地降低燈具的電耗和溫度。

    同時，檢測控制電路還對保護電路進行控制，萬一節電柜輸出電壓過、欠壓或補償調壓系統工作不正常時，節電柜還能自動切換到“旁路”狀態，轉到市電供電，不會造成照明負載的供電中斷。

    GGDZ照明穩壓節電柜（路燈型）還可附加無線遠程監測功能（可選）， 可將節電柜的實時電壓電流參數及工作狀態，通過GPRS無線通信方式傳到遠端集中監控室。

    GGDZ照明穩壓節電柜（路燈型）的外殼防護等級為IP54,防塵、防水級別較高，同時還具有防盜功能，當柜門被非正常打開時，柜內會發出聲光報警，并可將被盜事件通過無線遠程監測功能傳到遠端監控室。<
