在很多人看來數據中心運維是一個技術活，數據中心的建設更是一個龐大而復雜的系統工程。確實，數據中心的建設從規劃、選址到設計，再到動工、驗收、運行是一個長期而復雜的工程，耗時往往要2到3年的時間，并且需要投入大量的資金。但如果現在有人告訴你，不久的將來，建設數據中心就像搭積木一樣簡單，你能相信嗎？

    近日，筆者就親眼目睹和體驗了這一不可能。那到底是什么數據中心如此神奇？它又是如何通過搭積木的方式建設？又具有哪些獨特的本領和魅力呢？下面就由筆者為大家一一揭曉。

    在介紹這個神奇的數據中心之前，我們先介紹一些它的誕生地——騰訊，騰訊大家都很清楚，"BAT"中的"T"，是國內互聯網三大巨頭之一，年收入突破1000億元人民幣，擁有QQ和微信等"國民應用"級的產品，目前僅QQ月活躍用戶已突破8億。那么有人會問，騰訊再牛也僅僅是在社交產品領域，在數據中心方面騰訊又有什么建樹呢？騰訊數據中心隸屬于騰訊技術工程事業群，主要職責是負責騰訊數據中心基礎建設及運營工作，目前騰訊在天津、上海、深圳等地擁有數座大型自建或合建數據中心。

    此次所揭秘的神奇數據中心就是騰訊數據中心西部實驗室Tencent Block（騰訊積木），又名T-block（柯博文），屬于騰訊第四代數據中心。其中T即是騰訊的縮寫，寫代表著突破，包含了突破原有土建工程耗時耗力/突破系統能效技術瓶頸的愿望。Block則表達了騰訊希望未來建設數據中心就像堆積木一樣簡單。

    既然如此吊足了大家的胃口，那T-block到底有哪些看點？在正式揭秘之前，我首先給大家歸納了6大看點。

    ● 看點一：PUE達到國際領先水平，實測每日PUE≤1.10.

    ● 看點二：離網光伏與高壓直流（HVDC）并網，實驗室頂部部署了光伏板，與高壓直流HVDC直接并網，并且實現了兩者的無縫對接，零延時切換。

    ● 看點三：可視化IDC整體管控。通過騰訊定制開發的管控系統，實現了數據中心實時動態的可視化管理和遠程操作，可以對數據中心的溫濕度、機柜電力機位利用率等實現三維管控，并且可以實現遠程電力單元的開關控制。

    ● 看點四：國內首臺間接蒸發自然冷卻機組和全球首臺直接及間接蒸發自然冷卻機組的應用。

    ● 看點五：試水RFID資產管理系統，實時管理用戶的硬件及數據資產。

    ● 看點六：全模塊箱體拼接可整體移動擴展，可實現數據中心的快速部署、快速遷移、快速組裝的需求，并且大大降低對場地的要求。

    看完以上亮點是不是已經迫不及待了？那么就讓我們正式走進如圖1所示的騰訊第四代數據中心T-block。

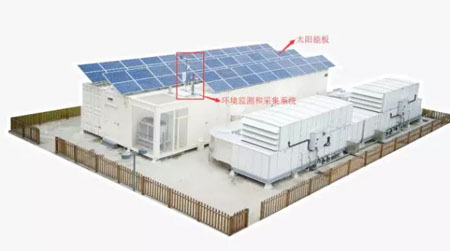

圖1（T-block數據中心外觀）

    從外部我們可以看到T-block是由若干個集裝箱體拼接而成，頂部安裝有太陽能光伏板，整體顏色為奶白色。據悉，T-block實際上是由六大模塊組成，分別是辦公箱、供電模塊箱、兩個IT模塊箱、制冷模塊箱A和制冷模塊箱B.

    外表雖然看著是集裝箱，其實內部已進行大量的改裝，去掉一些隔斷，主要起到框架的支撐作用。而傳統的集裝箱數據中心的特點在于獨立集成，便于整個箱體單獨部署，但它的缺點也很明顯，首先獨立集成性高就很大限制了自身的擴展，比如集裝箱的內部尺寸限制了設備空間，機柜需要定制，內部空間更是不方便大規模運維。而T-block現階段采用集裝箱，看重的是集裝箱對外接口的標準化，以及方便搬遷運輸，用于開展多地試點，而非獨立集成。未來T-block一定是大規模拼裝對接，集裝箱體僅僅作為結構支撐和尺寸對接方便。

圖2（T-block數據中心頂部的太陽能板）

    T-block除了采用高壓直流供電，還加入了離網光伏供電，并實現了兩者的無縫切換。T-block太陽能供電的輸出電壓會略高于市電整流后的電壓，當太陽光線充足的時候會優先使用電壓略高的光伏發電進行設備供電，但當太陽光線變弱時，會自動直接切換到電壓略低的市電供電，實現了兩者的無縫切換。目前T-block光伏裝機容量為15KW，可以為2到3個機柜進行供電，截止目前，光伏發電總量已達到2000KWH.

    為了踐行綠色節能的號召， T-block頂部安裝了環境監測和采集系統，可以對不同地域的空氣質量、溫濕度、日照輻射、風速等情況進行采集，以便于未來數據中心的選址與規劃。作為移動實驗室，T-block未來將遷移到西部更多不同緯度和氣候環境的地區，以便獲得更多的實驗數據。

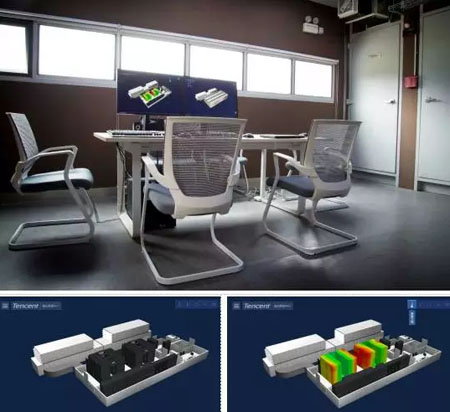

圖3（T-block數據中心辦公區域和遠程管控系統）

    T-block遠程管控系統可以實現數據中心的可看、可視、可調，可以實時了解到光伏發電量、機柜電力和機位資源利用率、溫度云圖、遠程高壓開關控制、機房人員移動監測等功能。并可以做到全機房和單個機柜、單個服務器的溫度、功率等狀態的實時呈現。

    比如在深圳對西部實驗室的內部供電和IT設備進行管控，可以確保在交通不便，自然環境惡略、突發自然災害等無人值守的特殊情況下確保數據中心的正常運營和管理。

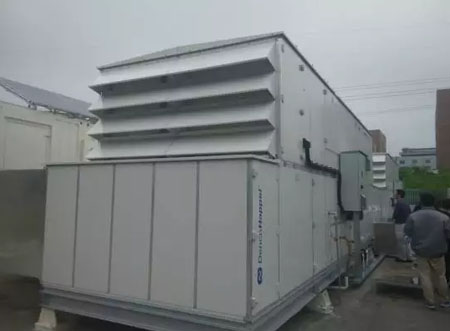

圖4（T-block全球首臺定制化直接及間接蒸發冷卻機組）

    T-block的散熱方面采取了三種制冷模式應對不同的地域和氣候環境，如果室外溫度比較低比較清潔就可以通過新風模式來直接降溫，如果室外溫度較高，就可以采取噴淋蒸發模式進行降溫，如果室外溫度升到更高溫度，那么就可以通過壓縮機輔助制冷來進行降溫。比如在氣候比較清爽的地區，全年95%的時間可以通過新風制冷的模式進行降溫。

    直接及間接冷卻機組分別采用了直接新風和間接換熱兩種制冷模式，如果空氣比較好的地區，可以直接將外部的新風通過風閥直接送到機房內部，我們還可通過檢測濾網內外壓差的方式判斷濾網是否需要更換。如果在北京、天津等空氣質量差的地區則需要通過間接換熱，將機房外部污染空間隔離在室內干凈空氣之外。因此，T-block可以根據不同的季節、不同的地域、不同的氣候可以采用不同的制冷模式。

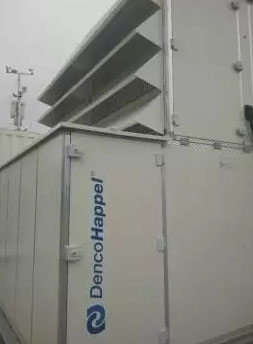

圖5（T-block全球首臺定制化直接及間接蒸發冷卻機組）

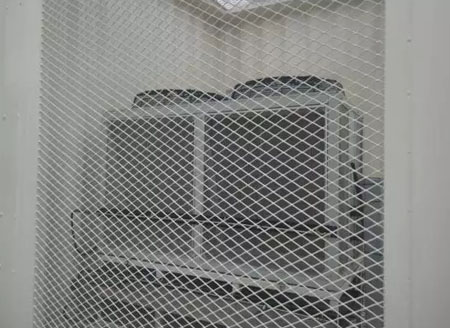

圖6（T-block兩相蒸發制冷機）

    除了直接及間接蒸發冷卻機組，T-block還嘗試了采用兩相蒸發冷卻技術，通過冷媒和氟泵進行制冷。在小小的T-block內部采用如此多的制冷技術，主要為了對不同的制冷方式進行綜合的對比，總結出一套最佳、最為節能的制冷方案。

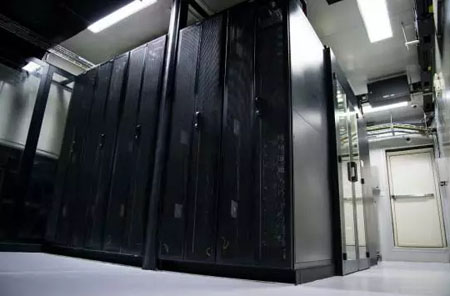

圖7（T-block IT產品箱內部的微模塊機柜）

    IT產品箱是由兩個集裝箱拼接而成，如果未來需要擴展的話，就可以通過搭積木的方式，拼接更多的IT產品箱，實現數據中心的規模化擴容。T-block IT產品箱內部由2個微模塊機柜組成，單個微模塊由10個機柜封閉通道而成，每個微模塊可以安裝200余臺服務器。

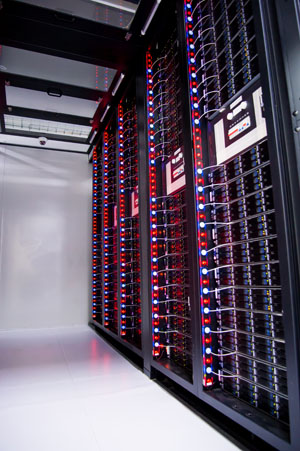

圖8（T-block RFID資產管理系統）

    在微模塊內，每一臺服務器配置有一個單獨的RFID識別器，用于盤點和定位用戶的硬件資源，一旦某臺服務器被取出，RFID識別器將會進行預警，相應的指示燈也會由藍變紅。

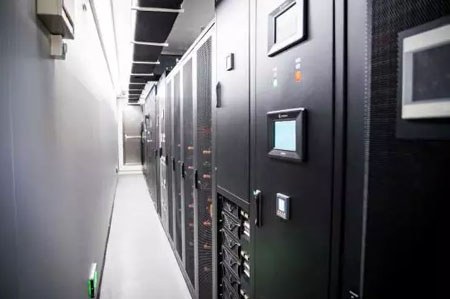

圖9（T-block數據中心供電產品箱）

    T-block供電產品箱雖小但五臟俱全，包含高壓輸入柜、變壓器、低壓配電柜、UPS電池柜、高溫鉛酸電池、磷酸鐵鋰電池、光伏穩壓柜和母線排等設備組成。

    T-block供電產品箱采用了高壓直流和離網光伏并網供電，通過頂部太陽能板轉換的不穩定電壓通過光伏穩壓柜將電壓穩壓到273伏，而高壓直流則由市電整流到270伏的直流電壓，如果光線比較充足，273伏的光伏發電將參與T-block的供電，如果室外光線不足，電壓將從273伏平滑下降到270伏，實現了光伏與市電的無縫切換。

    除此之外，T-block供電產品箱還采用了多種其他節能措施，如ECO模式不間斷電源、磷酸鐵鋰電池和高溫鉛酸電池等。未來大型T-block數據中心電力模塊將由兩個高壓模塊，8-10個低壓模塊，給3到4個大機房模塊供電，每個大機房模塊由2個低壓模塊為15到20個IT微模塊進行供電，每個IT微模塊將由12或18個機柜組成等，非常清晰和標準化搭積木建設和運營。

    總結：

    T-block（柯博文）是走在行業前沿的數據中心，其踐行了數據中心綠色節能的環保理念，在整個實驗項目中，運用了多項世界前沿和領先技術，對于我國數據中心建設具有很好的啟迪和示范作用。雖然T-block（柯博文）目前規模較小，某些方面還處于實驗和論證階段，但小小的"身體"卻蘊含著驚人的能量，未來不可估量。<
